lecteur d'évacuation doit être installé à proximité (voir "fiche de
préinstallation" ci-jointe).

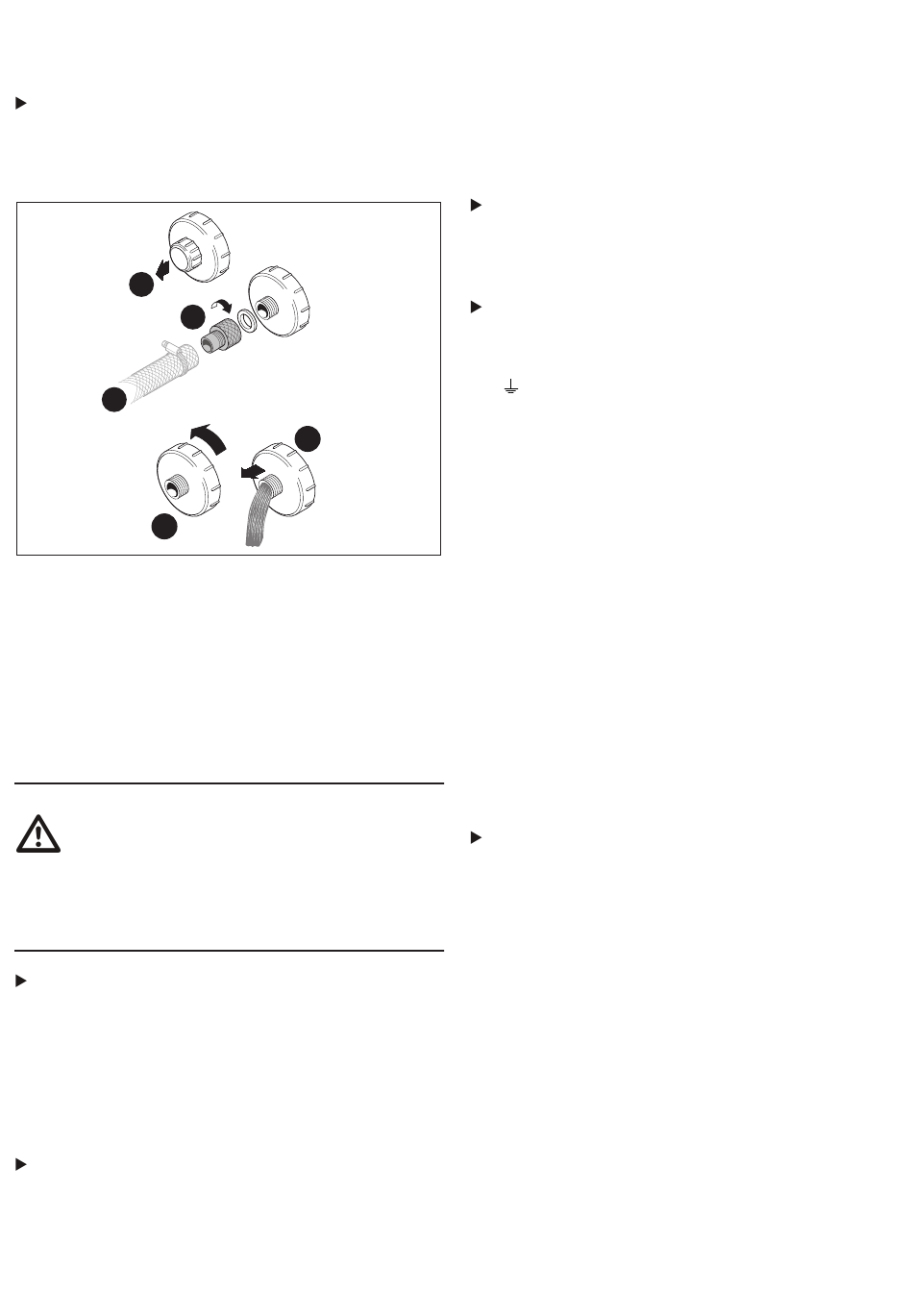

Pour les vidages périodiques, il est possible de raccorder un
tuyau à l'évacuation en retirant préalablement le bouchon de
fermeture se trouvant sur la base et en vissant le raccord avec
le joint prévu à cet effet.
1
2
3
4
Remarques
Pour ouvrir la vanne, tourner la bague dans le sens contraire
des aiguilles d'une montre et la tirer.
Au cas où vous décideriez de raccorder de façon permanen-
te le spa spa au collecteur d'évacuation, il est conseillé de se
raccorder en amont de la vanne (pour avoir un débit majeur)
et d'installer une vanne à tiroir près du puits d'évacuation,
dans un endroit accessible (
ATTENTION
Si pour les remplissages périodiques, le spa
pa est raccordé au réseau public de distribution
d'eau potable, se renseigner d'abord auprès des
autorités locales pour pouvoir respecter les
normes anti-pollution en vigueur dans le pays.
Dans les pays appartenant à la CEE se référer à
la norme EN 1717.
Pour le branchement au réseau électrique et les installa-
tions y afférentes, se référer aux instructions figurant sur la
fiche de préinstallation (chapitre "Branchements électriques"),
en veillant à ce que l'interrupteur général de sectionnement
soit placé dans un endroit sûr et accessible à l'utilisateur.
Branchements électriques
Réaliser le branchement au bornier tel qu'indiqué en
REMARQUE : si l'alimentation est réalisée avec une
double ligne (380-415V 2N) et avant d'effectuer le
branchement, il faut retirer la barrette de connexion
5
i
2, part. D).
i
placée a l'intérieur du boîtier électrique, en suivant
les indications et les schémas reportés dans le ma-
nuel d'installation.
Pour les caractéristiques des câbles, des interrupteurs, etc.,tenir
compte des recommandations figurant sur la fiche de préinstal-
lation, en particulier au chapitre "SÉCURITÉ ÉLECTRIQUE".
Pour garantir le degré de protection contre les projections d'eau,
tel que prévu par les normes et pour faciliter le raccordement au
réseau électrique, indépendamment de la section des conducteurs
utilisés, un passe câble a été installé sur le tableau électrique.
Quoi qu'il en soit,
de "phase" à la borne correspondante et le conducteur "neutre"
à la borne N (en respectant l'ordre indiqué), tandis qu'il devra
brancher le conducteur de "terre" sur la borne portant le sym-
bole , en veillant à ne pas endommager les composants mon-
tés dans le boîtier électrique. Une fois terminée l'installation, fer-
mer le serre-câble comme il se doit et fermer hermétiquement
le couvercle du boîtier électrique.
Modèles avec groupe filtrant (spa-pak) "PERFORMAN-
CE": le câble d'alimentation devra être raccord* à la boîte de
dérivation (fournie), à laquelle seront ensuite reliés la pompe
du spa-pak, la pompe de la mini-piscine et le tableau électro-
nique de la mini-piscine.
REMARQUE: avec ce type de raccordement, la pompe du spa-
pak fonctionne en même temps que la pompe à petite vitesse de
la mini-piscine ; toutefois, lorsque celle-ci est mise sur grande vi-
tesse (hydromassage) la pompe du spa-pak reste éteinte, avec u-
ne réduction importante du débit d'eau dans le filtre à sable. Par
conséquent, en cas d'utilisation intensive de la mini-piscine, il fau-
dra prévoir une alimentation électrique séparée pour le spa-pak,
de façon à pouvoir lancer la filtration externe même lorsque la
fonction hydromassage est en cours. Dans tous les cas, se réfé-
rer au manuel d'installation correspondant.
s-
Le parcours du câble, le choix des matériaux et des solu-
tions d'installation les plus adéquates sont confiés au pro-
fessionnalisme et à l'expérience de l'installateur ; il a la res-
ponsabilité de garantir et de certifier l'installation effectuée.
JACUZZI EUROPE S.p.A. décline toute responsabilité dans les
cas suivants :
installation réalisée par du personnel non qualifié et/ou non au-
torisé à délivrer la certification des travaux effectués.
Non-respect des normes et des dispositions légales relatives
aux installations électriques des habitations, en vigueur dans
le pays où l'installation a été effectuée.
Non-respect des instructions concernant l'installation et l'en-
tretien fournies dans le présent manuel.
4-4b.
Emploi de matériaux non appropriés et/ou non certifiés
conformes pour cette installation.
Mise en place du spa spa
sitions ;
47
l'installateur devra raccorder le conducteur
non conforme aux susdites dispo-
