Elcometer 506 Bedienungsanleitung Seite 100

R

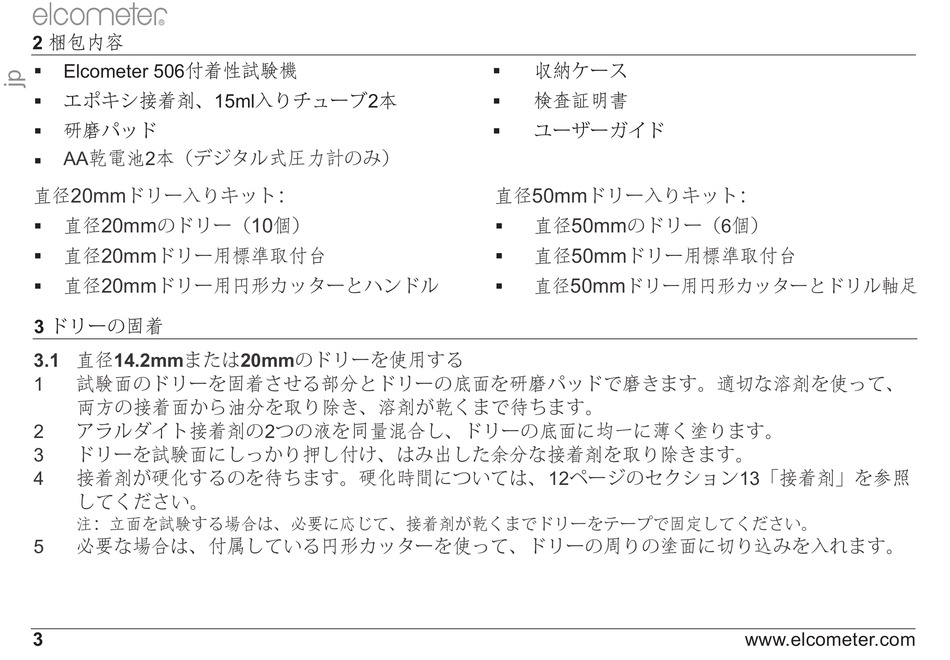

2 梱包内容
Elcometer 506付着性試験機
<
エポキシ接着剤、15ml入りチューブ2本
<
研磨パッド
<
AA乾電池2本（デジタル式圧力計のみ）
<
直径 ドリー入りキット：
20mm
直径 のドリー（
20mm
<
直径 ドリー用標準取付台
20mm
<
直径 ドリー用円形カッターとハンドル
20mm
<
3 ドリーの固着
3.1 直径14.2mmまたは20mmのドリーを使用する
試験面のドリーを固着させる部分とドリーの底面を研磨パッドで磨きます。適切な溶剤を使って、
1
両方の接着面から油分を取り除き、溶剤が乾くまで待ちます。
アラルダイト接着剤の2つの液を同量混合し、ドリーの底面に均一に薄く塗ります。
2
ドリーを試験面にしっかり押し付け、はみ出した余分な接着剤を取り除きます。
3
接着剤が硬化するのを待ちます。硬化時間については、12ページのセクション13「接着剤」を参照
4
してください。
注：立面を試験する場合は、必要に応じて、接着剤が乾くまでドリーをテープで固定してください。
必要な場合は、付属している円形カッターを使って、ドリーの周りの塗面に切り込みを入れます。
5
3
個）
10
収納ケース
<
検査証明書
<
ユーザーガイド
<
直径 ドリー入りキット：
50mm
直径 のドリー（6個）
50mm
<
直径 ドリー用標準取付台
50mm
<
直径 ドリー用円形カッターとドリル軸足
50mm
<
www.elcometer.com
