Inhaltszusammenfassung für Elcometer 3092
- Seite 1 Elcometer 3092 Sclerometer Härteprüfstift Bedienungsanleitung...
- Seite 2 Warenzeichen der Elcometer Limited. Alle weiteren Markenzeichen anerkannt. © Copyright Elcometer Limited. 2009. Änderungen in der technischen Spezifikation, Ausstattung, Design und Lieferumfang ohne Vorankündigung vorbehalten. Alle Rechte vorbehalten. Es dürfen keine Teile dieses Dokuments vervielfältigt, übertragen, umgeschrieben, gespeichert oder übersetzt werden (gleich welcher Form;...
-
Seite 3: Inhaltsverzeichnis
INHALT Kapitel Seite ÜBER DIESES PRÜFINSTRUMENT ..........2 EINSTELLEN DER ANDRUCKKRAFT . -
Seite 4: Über Dieses Prüfinstrument

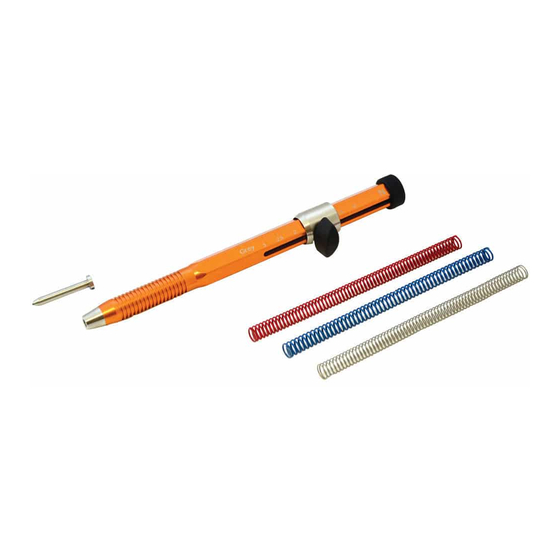

Für weitere Informationen besuchen Sie bitte unsere Webseite www.elcometer.de 1 ÜBER DIESES PRÜFINSTRUMENT Der Elcometer 3092 Härteprüfstift ist ein einfaches aber effektives Prüfgerät zur Ermittlung der Härte einer grossen Auswahl von Beschichtungen und Oberflächen. Das Gehäuse des Instruments beinhaltet ein federgespanntes Werkzeug, ausgerüstet mit einer Wolframkarbid Spitze. -
Seite 5: Lieferumfang
1.1 STANDARDS Ihr Elcometer 3092 Härteprüfstift kann in Übereinstimmung folgender nationaler und internationaler Standards betrieben werden : runde werkzeuge AS 3894.4; diamant werkzeuge EN 438-2, ISO 4586-2. 1.2 EIGENSCHAFTEN • Sehr einfache Handhabung • Portabel, Hosentaschenformat. • Ideal für Prüfungen von Beschichtungen im Produktionsprozess. -
Seite 6: Einstellen Der Andruckkraft
Bitte nehmen Sie sich ein wenig Zeit, diese Bedienungsanleitung zu lesen, damit Sie danach alle Vorteile Ihres neuen Elcometer 3092 Sclerometer Härteprüfstift nutzen konnen. Bitte zogern Sie nicht, Elcometer order einen Elcometer Händler zu kontaktieren, falls Sie Fragen haben. 2 EINSTELLEN DER ANDRUCKKRAFT Die auf die Oberfläche ausgeübte Andruckkraft der Prüfspitze wird von der gewählten Spiralfeder (siehe... -
Seite 7: Feder Einsetzen Und Justieren
2.2 FEDER EINSETZEN UND JUSTIEREN 1. Lösen Sie die Rändelschraube und schieben den Anschlagring vom Gehäuse des Sclerometers. 2. Entfernen Sie die Feder. 3. Wählen Sie die ge- eignete Feder und setzen Sie sie in das Sclerometer ein. 4. Montieren Sie wieder den Anschlagring an. 5. -
Seite 8: Eine Oberfläche Prüfen
3 EINE OBERFLÄCHE PRÜFEN 1. Setzen Sie das Prüfgerät senk-recht auf die zu prüfende Oberfläche und drücken mit aus-reichender Kraft sodass die Feder um ca. 2mm zusammen- gepresst wird. Stellen Sie sicher das das Gehäuse die zu prüfende Oberfläche berührt. 2. -
Seite 9: Pflege Und Wartung
370 g (13 oz) 6 ERSATZTEILE UND ZUBEHÖR Ihr Elcometer 3092 Sclerometer wird mit sämtlichem notwendigen Zubehör geliefert um mit einer Prüfung umgehend beginnen zu können. Über die Lebensdauer des Gerätes hinaus kann es notwendig werden, nachfolgendes Zubehör oder Ersatzteile auszutauschen:... - Seite 10 6.1 SPIRALFEDERN Farbe Kraft Artikelnummer Neutral 0 N bis 3 N (0 lbf bis 0.67 lbf) KT003092P004 0 N bis 10 N (0 lbf bis 2.2 lbf) KT003092P005 Blau 0 N bis 20 N (0 lbf bis 4.5 lbf) KT003092P006 Grün 0 N bis 30 N (0 lbf bis 6.7 lbf) KT003092P007...
-
Seite 11: Ähnliche Artikel
7 ÄHNLICHE ARTIKEL Als Ergänzung zum Elcometer 3092 Sclerometer Härteprüfstift, bietet Elcometer ein großes Programm an weiteren Beschicht-ungsprüfgeräten. Anwender des Elcometer 3092 Sclerometer Härteprüfstiftes könne ebenfalls von nachstehenden Elcometer Produkten profitieren: • Elastizitäts- und Formbeständigkeits-prüfgeräte. • Farbmessgeräte • Erscheinungsprüfgeräte •...
