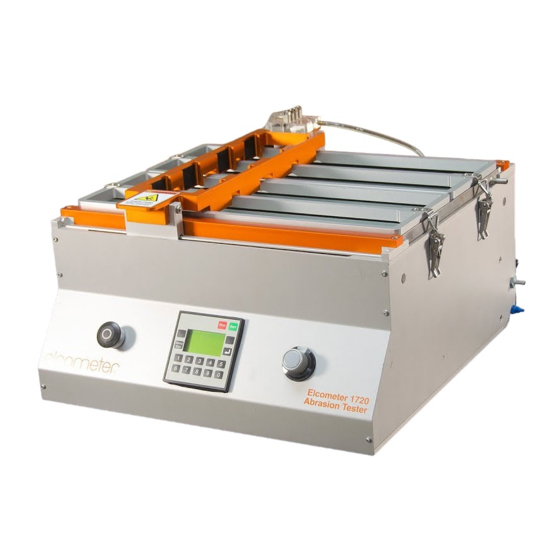

- Seite 1 Elcometer 1720 Abriebprüfgerät Abrieb- und Waschbarkeitsprüfgerät Nasswisch- und Waschbarkeitsprüfgerät Bedienungsanleitung...
- Seite 2 Genehmigung durch Elcometer Limited kopiert, vervielfältigt, übertragen, gespeichert (gleich in welcher Form) oder in eine andere Sprache übersetzt werden. Eine Kopie dieser Bedienungsanleitung steht auch auf unserer Webseite unter www.elcometer.de zur Verfügung. Doc.No. TMA-0316-02 Ausgabe 02 (Based on TMA-0316 Issue 06)
-
Seite 3: Inhaltsverzeichnis
6.1 Für Elcometer 1720 Abrieb- und Elcometer 1720 Abrieb- und Waschbarkeitsprüfgeräte . . 13 6.2 Für Elcometer 1720 Nasswisch- und Waschbarkeitsprüfgeräte ..... 14 HUBLÄNGE DES WERKZEUGTRÄGERS EINSTELLEN . -
Seite 4: Über Ihr Prüfgerät
Betonindustrie. Unsere Produkte decken alle Bereiche der Beschichtungsprüfung ab: von der Entwicklung über die Applikation bis zur Nachkontrolle. Das Elcometer 1720 ist ein führendes Produkt. Mit dem Erwerb dieses Prüfgerätes haben Sie nun Zugang zum weltweiten Servicenetzwerk von Elcometer Limited. Für weitere Informationen besuchen Sie bitte unsere Webseite unter www.elcometer.de. -
Seite 5: Lieferumfang
Entsorgung von Verpackungsmaterialien. Bei Fragen hierzu wenden Sie sich bitte an die zuständigen Behörden. Um das volle Leistungsvermögen Ihres neuen Elcometer 1720 nutzen zu können nehmen Sie sich bitte ein paar Minuten Zeit zum Studium dieser Bedienungsanleitung. Sollten Sie darüber hinaus noch weitere Fragen haben so wenden Sie sich bitte an Elcometer Limited. -
Seite 6: Vorbereitungen
2 VORBEREITUNGEN 2.1 Sicherheitshinweise Das Elcometer 1720 wurde mit Blick auf Ihre Sicherheit konstruiert. Trotzdem kann eine unsachgemässe Verwendung zu Schäden an dem Prüfgerät führen. Bitte beachten Sie hierzu die Sicherheitshinweise in dieser Bedienungsanleitung. Um das Risiko eines elektrischen Schlages zu minimieren sollte das Gehäuse des Gerätes nicht geöffnet werden. -
Seite 7: Zugangsklappe
Abrieb- und Waschbarkeitsprüfgerät Abbildung 2. Pumpe,Werkzeug und • Nasswisch- und Waschbarkeitsprüfgerät Netzanschluss hinter der Klappe Das Elcometer 1720 Abriebprüfgerät besitzt keine Pumpe oder Leitungen. 2.4 Netzanschluss Und Hauptnetzschalter Der Netzkabelanschluss befindet sich hinter der Abdeckklappe auf der Rückseite des Gerätes (Abbildung 3). Eine Sicherung schützt den Netzanschluss - siehe “TECHNISCHE... -
Seite 8: Bedienfeld
1. Eingestellte Zyklen 2. Menü verlassen 2. Zyklen speichern 10er Tastatur zur Eingabe der 3. Löschen Fehlermeldung 3. Menüfunktionen Zyklen Abbildung 4. Bedienfeldl Hinweis: Die Abbildung zeigt 'Pumpe: AUS' und 'Modus: VAR' Diese Funktionen sind für das Elcometer 1720 Abriebprüfgerät nicht verfügbar. -
Seite 9: Prüfgerät Konfigurieren
Zyklen des Werkzeug- trägers während einer Prüfung. www.elcometer.com drücken, Eingabe Anzahl der Zyklen über 10er Tastatur und dann erneut drücken) a. Der Parameter-Modus ist nicht verfügbar bei dem Modell 1720 Abriebprüfgerät. b. Die Pumpen-Parameter sind nicht verfügbar bei dem Modell 1720 Abriebprüfgerät. -
Seite 10: Das Display
4 DAS DISPLAY Der Inhalt der Displayanzeige ist abhängig vom gewählten Modus (ISO oder VAR) und ob das entsprechende Menü angezeigt wird. Hinweis: Der ‘Pumpen’ und ’Parameter‘ Modus ist nicht verfügbar bei dem Modell 1720 Abriebprüfgerät. 4.1 Anzeige - Während Des Betriebes... -
Seite 11: Display - Fehleranzeige
4.2 Display - Fehleranzeige Unter bestimmten Umständen kann die folgende Anzeige im Display erscheinen: Die beiden Umstände die zu dieser Anzeige führen können sind: • Wenn das Gerät im VAR (variable Geschwindigkeit) Modus betrieben wird eine bedeutende Änderung Geschwindigkeit in kürzester Zeit herbeigeführt wurde, z.B. durch schnelles Drehen des Geschwindigkeitreglers. -
Seite 12: Display - Menüanzeige
) für die Rückstellung oder stellung Nein ( ) um den Zählwerkstand unverändert zu Zählwerk belassen. • Elcometer 1720 Modell (Abrieb, Waschbarkeit oder Nasswisch) • Max Hub = maximale Bewegung des Werkzeug- trägers (Abrieb und Waschbarkeit = 300 mm, Geräte- Nasswisch = 140 mm) Information •... -
Seite 13: Prüfung Eines Musters
Gerätes. Führen Sie die anderen Enden der Leitungen in ein Auffanggefäß. 4. Luft aus der Flüssigkeitszuleitung entfernen (Für Nassprüfungen auf dem Elcometer 1720 Abrieb- und Waschbarkeitsprüfgerät und Elcometer 1720 Nasswischprüfgerät) Hinweis: Um die Justierung der Flusskontrollventile zu erleichtern sollte das Entleeren der... - Seite 14 Ventil bis aus allen Leitungen die Luft entfernt ist. 5. Flussrate justieren Für Nassprüfngen auf dem Elcometer 1720 Abrieb- und Waschbarkeitsprüfgerät und Elcometer 1720 Nasswischprüfgerät) • Justieren Sie alle Ventile angefangen vom Nächsten zur Front bis zum Hintersten bis die gewünschte Flussmenge erreicht ist.
-
Seite 15: Werkzeuge
6 WERKZEUGE Für Elcometer 1720 Abrieb- und Elcometer 1720 Abrieb- und Waschbarkeitsprüfgeräte Beschreibung Verwendbar mit Artikelnummer Werkzeug 1. Wildschweinborsten DIN 53378-2:83 KT001720P003 Bürste aus Wildschweinborsten und Edelstahlhalterung Gesamtgewicht : 250g (8.82oz) ASTM D2486 KT001720P030 Werkzeug 2 Nylonbürste (177g) Bürste aus Nylonborsten mit Edelstahlhalterung sowie 177g Gewicht Gesamtgewicht : 454 g (16.01oz) -
Seite 16: Für Elcometer 1720 Nasswisch- Und Waschbarkeitsprüfgeräte
Muster ist dieses Werkzeug ideal zur Prüfung von Beschichtungen und Tinten. Ausgestattet mit einer Filzscheibe, einer Achse für Gewichte, 50g, 100g, 2 x 200g und 2 x 500g Gewichte. 6.2 Für Elcometer 1720 Nasswisch- und Waschbarkeitsprüfgeräte Beschreibung Verwendbar mit Artikelnummer EN 233/C3.2-A:1989... -
Seite 17: Hublänge Des Werkzeugträgers Einstellen
7 HUBLÄNGE DES WERKZEUGTRÄGERS EINSTELLEN Für den Transport ab Werk ist die Hublänge Ihres Prüfgerätes auf das Maximum eingestellt (Abrieb- und Waschbarkeitsprüfgerät = 300 mm, Nasswischprüfgerät = 140 mm). Für die Justierung der Hublänge benötigen Sie den mitgelieferten T-Schlüssel und den Öffnung B Sechskantschlüssel (“PRÜFGERÄT... -
Seite 18: Spezielle Prüfungen
8 SPEZIELLE PRÜFUNGEN Ihr Elcometer 1720 Prüfgerät ist eine äusserst vielseitige Maschine die für eine Vielzahl unterschiedlichster Tests verwendet werden kann. Dieses Kapitel beschreibt die Bedienung des Gerätes für drei spezielle Applikationen. 8.1 Abriebprüfung An Markierungen Das Werkzeug Nr. 10 kann für die Prüfung von Markierungen verwendet werden. -
Seite 19: Nasswischbarkeit Und Waschbarkeit Von Tapeten
8.3 Nasswischbarkeit Und Waschbarkeit Von Tapeten Das Elcometer 1720 Nasswisch- und Waschbarkeitsprüfgerät ist mit Zubehör zur Prüfung von Tapeten auf deren Nasswischbarkeit und Waschbarkeit gemäss EN12956 ausgestattet. Das Gerät entspricht der in dieser Bedienungsanleitung beschriebenen Standardversion, ausgenommen folgender Unterschiede: •... -
Seite 20: Prüfung Von Textilien Mit Dem 'Crockmeter
Das Crockmeter Werkzeug ist nun einsatzbereit. 9 PFLEGE & WARTUNG Reinigen Sie alle Werkzeuge nach deren Verwendung. Das Elcometer 1720 wurde so konstruiert dass es unter normalen Bedingungen über viele Jahre hinweg zuverlässig seinen Dienst verrichten wird. Alle sechs Monate, oder bei intensiver Nutzung auch früher, sollten die nachstehenden... -
Seite 21: Schmierung Der Werkzeugträger-Mechanik
9.1 Schmierung Der Werkzeugträger-mechanik Die Führungen des Werkzeugträgers sollten mit einem Fett, basierend auf Lithium-Seife wie z.B. Molykote Öffnung B BR2 Plus geschmiert werden. Öffnung A Für die Schmierung der Führungen benötigen Sie eine Fettpistole (nicht im Lieferumfang enthalten) um einen Schmierfilm gemäss DIN 71412 zu erreichen, sowie mitgelieferten T-Schlüssel... -
Seite 22: Prüfung Des Pumpensystems
4. Setzen Sie die Bürste ohne deren Halterung in den Werkzeugträger. 5. Starten Sie das Gerät. 10 Zyklen pro Minute und 120 Zyklen pro Minute bei Elcometer 1720 Nasswisch- und Waschbarkeitsprüfgeräten. . Wie d.) bei Elcometer 1720 Nasswisch- und Waschbarkeitsprüfgeräten... -
Seite 23: Service
Das Prüfgerät besitzt keine zu wartenden Teile oder Komponenten (mit Ausnahme der Schmierung siehe Seite 21.). Im unwahrscheinlichen Falle eines Fehlers oder Defekts wenden Sie sich bitte an Elcometer Limited. Die Garantie erlischt bei Öffnen des Gerätes! Die Kontaktadressen finden Sie auf dem Aussenumschlag dieser Bedienungsanleitung oder besuchen Sie unsere Webseite unter www.elcometer.de... -
Seite 24: Zubehör & Ersatzteile
Klasse A Produkte sind für den Betrieb in öffentlichen Gebäuden geeignet die ein Niederspannungsnetzwerk besitzen. 11 ZUBEHÖR & ERSATZTEILE Die nachstehenden ersetzbaren Teile und Zubehör sind bei Elcometer Limited erhältlich: Artikelnummer Beschreibung KT001720P003 Wildschweinborsten-Bürste für Werkzeug 1 KT001720P004 Wildschweinbürste für Werkzeug 1 KT001720P051 Abrasive G120 Platten (x4) für werkzeug 1 &... -
Seite 25: Sonstiges Zubehör & Ersatzteile
2-4 Arbeitsstationen Aufrüstkit für Abrieb- & Waschbarkeitsprüfgerät 12 ÄHNLICHE PRODUKTE Als Ergänzung zu dem Elcometer 1720 Abriebprüfgeräten bietet Elcometer eine grosse Auswahl weiterer Prüfgeräte zur Erfassung der physikalischen Eigenschaften von Oberflächen- beschichtungen. Anwender des Elcometer 1720 können auch von folgenden Produkten profitieren: •...
