Inhaltszusammenfassung für Elcometer 107

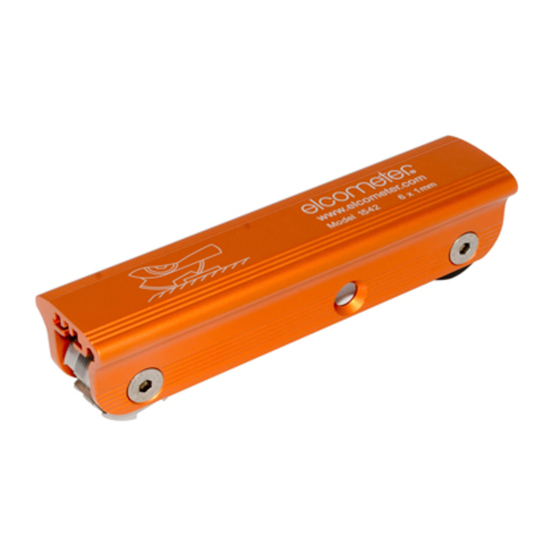

- Seite 1 Elcometer 107 • 1542 Gitterschnittgerät Bedienungsanleitung...
- Seite 2 © Copyright Elcometer Limited. 2009-2012. Sämtliche Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Genehmigung der Elcometer Limited in jedweder Form oder auf jedwede Art reproduziert, übertragen, transkribiert, gespeichert (in einem Abrufsystem oder auf sonstige Weise) oder in jedwede Sprache (elektronisch, mechanisch, magnetisch, optisch, manuell oder auf sonstige Weise) übersetzt werden.
-
Seite 3: Inhaltsverzeichnis
INHALT Abschnitt Seite ÜBER DIESES GERÄT ............2 AUSWAHL DES RICHTIGEN MESSERS . -
Seite 4: Über Dieses Gerät
Informationen stehen auf unserer Webseite www.elcometer.com bereit. 1 ÜBER DIESES GERÄT Das Elcometer Gitterschnittgerät ist ein einfaches aber effektives Gerät für die Bewertung der Haftfestigkeit von Beschichtungen auf ihren Substraten bzw. ihres Abtrennwiderstands. Das Gerät ist ideal für glatte Beschichtungen auf ebenen Flächen geeignet. -
Seite 5: Packungsinhalt
Klebeband (ISO/JIS oder ASTM) • Transportkoffer Das Elcometer Gitterschnittgerät ist in Karton und Schaumstoff verpackt. Stellen Sie bitte sicher, dass diese Verpackung umweltgerecht entsorgt wird. Nehmen Sie sich bitte Zeit, diese Bedienungsanleitung zu lesen, um die optimale Nutzung Ihres neuen Elcometer Gitterschnittgeräts zu gewährleisten. Wenden Sie sich bei etwaigen Fragen bitte... -
Seite 6: Auswahl Des Richtigen Messers
2 AUSWAHL DES RICHTIGEN MESSERS Messen Sie die Schichtdicke und wählen Sie anhand der folgenden Tabelle das richtige Messer. Beschichtungsdicke Messer - Anzahl Schnitte (µm) (mils) ASTM - Metall- ISO/JIS - Harte ISO/JIS - Weiche substrate Substrate (Metall) Substrate (Holz, Putz) 0 bis 50 0 bis 2 1 mm - 11 Schnitte... -
Seite 7: Einstellen Der Messer
3 EINSTELLEN DER MESSER 3.1 ELCOMETER 1542 JUSTIEREN DER MESSER 1. Legen Sie die mit dem Gitterschnittgerät gelieferte Einstelllehre auf eine glatte, ebene Fläche. 2. Lösen Sie die Messersicherungsschraube mit dem beiliegenden Sechskantschlüssel um ¼ Umdrehung. 3. Positionieren Sie das Schnittgerät so auf der Fläche, dass die Vorderkante der Messer auf der Einstelllehre aufliegt. - Seite 8 3.2 ELCOMETER 107 Jedes Messer hat 4 als 1, 2, 3 und 4 gekennzeichnete Messer- kopf Schneiden. Wenden Sie es, oder wechseln Sie zu einer neuen Schneide. Hinweis: : Die ISO/JIS-Norm empfiehlt den Austausch des Schneidwerkzeugs, wenn die Schneidkante auf 0,1 mm Messer abgeflacht ist.
-
Seite 9: Prüfverfahren
4 PRÜFVERFAHREN Schritt ISO/JIS ASTM Setzen Sie das Schneidwerkzeug auf der Probe Setzen Sie das Schneidwerkzeug auf der Probe auf, drücken es leicht nach unten. Mit auf, drücken es leicht nach unten. Mit einer einer durchgehenden, gleichmäßigen durchgehenden, gleichmäßigen Bewegung, Bewegung, ziehen Sie das Schneidwerkzeug ziehen Sie das Schneidwerkzeug auf sich zu, um auf sich zu, um eine Reihe paralleler ca. - Seite 10 Schritt ISO/JIS ASTM Setzen Sie das Schneidwerkzeug um 90° zum Setzen Sie das Schneidwerkzeug um 90° zum ersten Schnitt versetzt auf die Probe auf und ersten Schnitt versetzt auf die Probe auf und wiederholen Sie Schritt 1, um einen Gitterschnitt wiederholen Sie Schritt 1, um einen Gitterschnitt auf der Beschichtung zu erzeugen.
- Seite 11 Schritt ISO/JIS ASTM Bei einem weichen Substrat fahren Sie mit Schritt 10 fort. Bei einem harten Substrat oder Holz fahren Sie mit Schritt 6 fort. Wählen Sie das richtige Klebeband (siehe Wählen Sie das richtige Klebeband (siehe “ERSATZTEILE” auf Seite 14 aus, und entfernen "“ERSATZTEILE”...
- Seite 12 Schritt ISO/JIS ASTM Ziehen Sie das Klebeband innerhalb 5 Minuten Ziehen Sie das Klebeband innerhalb 90 nach dem Anbringen mit einer gleichmäßigen Sekunden (± 30 Sekunden) nach dem Bewegung von 0,5 bis 1 Sekunde Dauer in Anbringen mit einer durchgehenden, einem Winkel von 60°...
- Seite 13 Schritt ISO/JIS ASTM Bewerten Haftfestigkeit Bewerten Haftfestigkeit Beschichtung anhand einer Sichtprüfung der Beschichtung anhand einer Sichtprüfung der Gitterschnitte bei guter Beleuchtung. Verwenden Gitterschnitte mit einer beleuchteten Lupe. Sie, falls vereinbart, eine Lupe zur besseren Vergleichen Sie die Gitterschnitte mit den unter Betrachtung.
-
Seite 14: Iso/Jis- Und Astm-Normen
5 ISO/JIS- UND ASTM-NORMEN Die ISO/JIS- und ASTM-Normvorgaben sind unten wiedergegeben. Wir empfehlen Ihnen, die neueste Ausgabe dieser Normen zu erwerben. Oberfläche Beschreibung ISO/JIS ASTM Die Schnittkanten sind absolut sauber. Keine Rasterquadrate haben sich abgelöst. Beschichtungsspäne haben sich an den Kreuzpunkten der Schnitte gelöst. Hiervon sind weniger als 5% der Prüffläche betroffen. -
Seite 15: Aufbewahrung
Ersatzmesser sind bei Elcometer oder Ihrem örtlichen Händler erhältlich. Das Elcometer Gitterschnittgerät enthält keine vom Benutzer wartbaren Teile. Im unwahrscheinlichen Fall eines Defekts sollte das Gerät an Ihren örtlichen Händler oder direkt an Elcometer eingesandt werden. 8 TECHNISCHE DATEN Elcometer 107... -
Seite 16: Ersatzteile
9 ERSATZTEILE Die folgenden Ersatz- und optionalen Zubehörteile sind bei Ihrem örtlichen Elcometer Händler oder direkt von Elcometer erhältlich: Modell Beschreibung Bestellnummer Elcometer 107 Messer, 6 x 1 mm T99913700-1 Messer 11 x 1 mm T99913700-2 Messer 11x 1.5 mm... -
Seite 17: Verwandte Ausrüstung
Beschichtungsprüfausrüstung. Benutzer des Elcometer Gitterschnittgeräts könnten auch von den folgenden Produkten aus dem Sortiment von Elcometer profitieren: • Elastizitäts- und Schlagfestigkeitsprüfgeräte • Farbprüfgeräte • Schichtdickenprüfgeräte • Erscheinungsbildprüfer • Wasch-, Bürst- und Abriebfestigkeitsprüfer Kontaktieren Sie für weitere Informationen bitte Elcometer, Ihren örtlichen Händler oder besuchen Sie www.elcometer.com...
