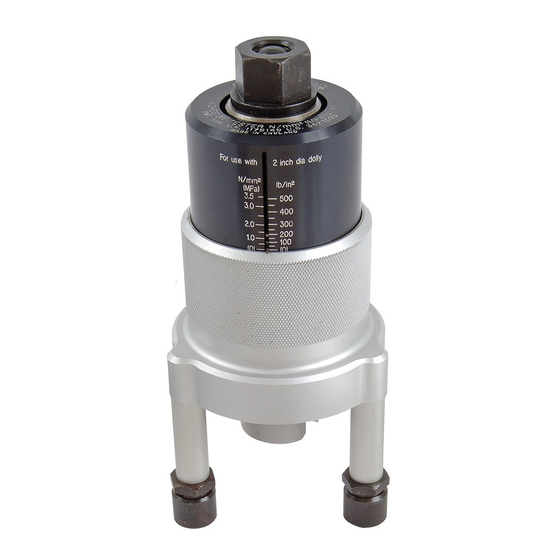

- Seite 1 Elcometer 106 Haftfestigkeitsprüfgerät Gebrauchsanleitung...
- Seite 2 Markenzeichen der Elcometer Limited. Alle anderen Markenzeichen werden anerkannt. Im Lieferumfang des Elcometer 106 ist Araldite Epoxy Klebstoff enthalten, der auch einzeln erhältlich ist Das Sicherheitsdatenblatt für diesen Klebstoff können Sie auf folgender Website downloaden: www.elcometer.com/images/MSDS/araldite_epoxy_adhesive.pdf © Sämtliche Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Genehmigung der Elcometer Limited in jedweder Form oder auf jedwede Art reproduziert, übertragen,...
-
Seite 3: Inhaltsverzeichnis
INHALT Abschnitt Seite Über Ihr Prüfgerät ..............2 Verwendung Ihres Prüfgeräts . -
Seite 4: Über Ihr Prüfgerät
Vielen Dank für die Wahl dieses Elcometer 106 Abreiß-Haftfestigkeitsprüfgeräts. Willkommen bei Elcometer. Elcometer ist weltweit führend im Design, der Fertigung und der Bereitstellung von Inspektionsausrüstung für Beschichtungen und Beton. Unsere Produkte decken alle Aspekte der Beschichtungsprüfung ab - von der Entwicklung bis zur Anwendung und der Inspektion nach der Anwendung. - Seite 5 1.1 NORMEN Ihr Elcometer 106 Abreiß-Haftfestigkeitsprüfgerät ist gemäß den folgenden nationalen und internationalen Normen verwendbar: ASTM D 4541, AS/NZS 1580.408.5, EN 13144, ISO 4624 ersetzt EN 24624 & NF T30-062, ISO 16276-1, JIS K 5600-5-7 & NF T30-606. 1.2 DIESE GEBRAUCHSANLEITUNG Diese Gebrauchsanleitung beschreibt den Gebrauch der folgenden Modelle des Elcometer 106: Elcometer 106/1 Skala 1(0) bis 3,5 N/mm²...
-
Seite 6: Verwendung Ihres Prüfgeräts
überschüssigen Klebstoff herauszuquetschen, der dann entfernt werden sollte. Lassen Sie den Klebstoff für die empfohlene Zeitdauer aushärten - siehe 3. Stempel sind nach der Reinigung wiederverwendbar. Zusätzliche Stempel sind bei Elcometer oder Ihrem örtlichen Händler erhältlich - siehe 7. 2.2 SICHERES ANBRINGEN DES STEMPELS - VERTIKALE FLÄCHEN Ihr Elcometer 106 wird mit einem magnetischen Stempelhalter geliefert. - Seite 7 2.3 BELASTEN DES STEMPELS 1. Schneiden Sie mit dem Stempelmesser sehr vorsichtig um die Basis des Stempels herum. Dies ist nur erforderlich, wenn die laterale Haftung in der Beschichtung stärker als die Adhäsion ist, wie zum Beispiel bei elastomerischen Beschichtungen. Legen Sie den Supportring über den Stempel und stellen Sie sicher, dass er flach auf der Oberfläche aufliegt.
- Seite 8 Sie vor der Prüfung die Handhabung des Geräts. Tabelle 1 zeigt, wie viele Sekunden jede Umdrehung dauern sollte. Einige Normen lassen eine langsamere Drehung (mehr Sekunden) bis zur maximalen Zeitdauer zu. Tabelle 1: Elcometer 106 Spannungsrate, S/Drehung (siehe Norm) Skala Max MPa...
-
Seite 9: Klebstoffe
2.4 AUSWERTUNG DER ERGEBNISSE Untersuchen Sie zum Aufzeichnen des Ergebnisses zuerst die Stirnfläche des Stempels. In den meisten Fällen haftet die Beschichtung vollständig am Stempel und die Prüfung kann als 100% gültig aufgezeichnet werden. In einigen Fällen deckt die Beschichtung nur einen Teil der Stempelfläche ab und es sollte ein teilweises Versagen der Haftfestigkeit aufgezeichnet werden. - Seite 10 Aushärtezeiten: • 8 Stunden bei 25°C • 4 Stunden bei 10°C • 2 Stunden bei 23°C • 1,5 Stunden bei 40°C Geeignet für kalte und warme Umgebungen. Andere Klebstoffe wie zum Beispiel Acrylkleber härten wesentlich schneller aus. Loctite Multibond ist gut für niedrige Temperaturen geeignet und härtet in 24 Stunden aus.
-
Seite 11: Stempel
Stempel effektiver prüfen. Er hat den doppelten Durchmesser und folglich die 4 fache Fläche des Standardstempels. Die Skalenmesswerte des Elcometer 106 müssen deshalb durch 4 geteilt werden. Der große Stempel ist höher als der Standardstempel. Zum Schutz des Substrats und zur ordnungsgemäßen Verwendung des Geräts kommt ein spezieller Supportring zum Einsatz. - Seite 12 Einbau eines neuen Satzes Tellerfedern und zur erneuten Kalibrierung an Elcometer eingesandt werden. Kalibrierung Die Kalibrierung muss periodisch geprüft werden, um zu gewährleisten, dass die korrekte Kraft auf den Stempel aufgebracht wird. Elcometer kann diese Prüfungen durchführen und ein auf nationale Normen rückführbares Zertifikat ausstellen.
-
Seite 13: Technische Daten
6 TECHNISCHE DATEN Bereich N/mm (MPa) kg/cm lb/in 0.5 to 3.5 5 to 35 100 to 500 1 to 7 10 to 70 200 to 1000 3 to 15 30 to 150 500 to 2000 5 to 22 50 to 220 500 to 3200 0.05 to 0.2 0.5 to 2.0... - Seite 14 Genauigkeit: < 15% des Messwerts Material: Eloxierter Aluminiumkörper, Stahlfüße Prüfstempeldurchmesser: 20 mm (Standardstempel) 40 mm (großer Stempel) Prüfstempelmaterial: Hochfestes Aluminium Basissupportring Flachstahl Klebstoff: Regular Araldite b.Verhindert das Verbiegen dünner Proben, verhindert Einkerbungen und verbessert die Ausrichtung...
-
Seite 15: Ersatzteile Und Zubehör
Das Elcometer 106 Abreiß-Haftfestigkeitsprüfgerät wird komplett mit der gesamten erforderlichen Grundausstattung für das Durchführen von Messungen geliefert. Im Verlauf des Gebrauchs des Prüfgeräts können jedoch Ersatzteile erforderlich werden. Die folgenden Artikel sind bei Elcometer oder Ihrem örtlichen Händler erhältlich. Beschreibung Artikel Nr. -
Seite 16: Verwandte Ausrüstung
Elcometer produziert ein breitgefächertes Sortiment von Haftfestigkeitsmessgeräten und zugehöriger Inspektionsausrüstung. Benutzer des Elcometer 106 könnten auch von den folgenden Elcometer- Produkten profitieren. • Hygrometer, Taupunktmessgerät, Thermometer • Schichtdickenprüfgeräte • Gitterschnittgeräte Kontaktieren Sie für weitere Informationen bitte Elcometer, Ihren örtlichen Händler oder besuchen Sie www.elcometer.com...
