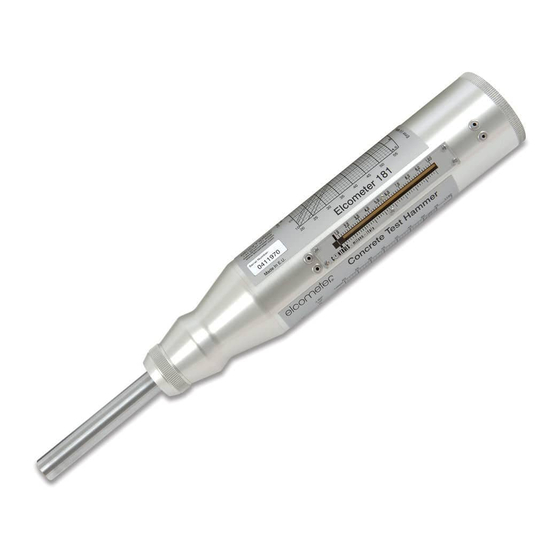

- Seite 1 Elcometer 181 Betonprüfhammer Bedienungsanleitung...
- Seite 2 übertragen, umgeschrieben, gespeichert (in einem Wiedergewinnungssystem oder anderweitig) oder in eine andere Sprache übersetzt werden. Eire Kopie dieser Gebraughsanweisung ist als Download auf unserem Web- seite zu erhalten Bitte klicken sie auf www.elcometer.com/downloads Dok Nr. TMA-0336-02 Ausgabe 02 Text mit Cover No. 19459-2...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Kapitel Seite Über Ihren Betonprüfhammer ....... . 2 1.1 Merkmale ..........3 1.2 Normen . -
Seite 4: Über Ihren Betonprüfhammer
Umrechnung in die Druckfestigkeit des Betons. Bitte nehmen Sie sich ein wenig Zeit, diese Bedienungsanleitung zu lesen, damit Sie danach alle Vorteile Ihres neuen “Elcometer 181 Mechanischen Betonprüfhammers“ nutzen können. Bitte zögern Sie nicht, Elcometer oder einen Elcometer Händler zu kontaktieren, falls Sie Fragen haben. -
Seite 5: Merkmale
RS232 Schnittstelle benötigen, bietet Ihnen dies der Elcometer 182 Digitale Betonprüfhammer. Um mehr über dieses Messgerät zu erfahren nehmen Sie bitte Kontakt mit Elcometer oder einem Elcometer Händler auf. 1.2 Normen Der Elcometer 181 Mechanische Betonprüfhammer kann in Übereinstimmung... -
Seite 6: Die Teile Ihres Prüfhammers
2 DIE TEILE IHRES PRÜFHAMMERS Stempel Anzeige Griff alte- knopf Abbildung 1. Die Teile ihres Prüfhammers... -
Seite 7: Messung Vornehmen
3 MESSUNG VORNEHMEN Dieses Kapitel erläutert, wo man misst, wie man die Betonoberfläche vorbereitet und wie Sie mit Ihrem Prüfhammer eine Messung vornehmen. 3.1 Wo man misst Wenn möglich, messen Sie an vertikalen Oberflächen. Vermeiden Sie Überlappungen, Wabenstrukturen oder poröse Stellen. Bitte achten Sie darauf, dass Wände die weniger als 10 cm und Säulen die weniger als 12 cm stark sind aufgrund Ihrer Elastizität zu Fehlmessungen führen können. -
Seite 8: Prüfablauf
3.3 Prüfablauf 1. Nehmen Sie den Prüfhammer aus dem Kunststoffgehäuse. 90° 2. Halten Sie den Griff fest und drücken Sie den Stempel gegen eine harte 30 40 50 60 70 80 Oberfläche bis Sie ein Klicken hören. Entfernen Sie den Hammer von der Oberfläche;... -
Seite 9: Bestimmung Der Druckfestigkeit Von Beton
4 BESTIMMUNG DER DRUCKFESTIGKEIT VON BETON Um die Rückprallzahl Ihres Betonprüfhammers in eine Druckfestigkeit umzurechnen, benutzen Sie das Diagramm auf dem Griff. Das Diagramm gibt ihnen die kubische Druckfestigkeit an; um eine zylindrische Druckfestigkeit zu erhalten, multiplizieren Sie den Wert mit 0.85. 4.1 Benützung des Diagramms Es befinden sich fünf Umrechnungskurven auf dem Diagramm. - Seite 10 Suchen ermittelte Rückprallzahl auf der unteren Achse. Verlängern Sie die Zahl nach oben entlang einer senkrechten Linie bis gewählten Winkelkurve. Fahren Sie nun nach links, parallel unteren Achse, Druckfestigkeit auf der Y-Achse zu ermitteln. (Abbildung 3). Um eine zylindrische Rückprallzahl Druckfestigkeit erhalten, multiplizieren Abbildung 3.
-
Seite 11: Genauigkeit Des Diagramms
4.2 Genauigkeit des Diagramms Dieses Diagramm wurde durch Auswertung vieler Messungen, welche zuerst mit einem Prüfhammer aufgenommen und danach mit einer Maschine zur Ermittlung der Druckfestigkeit überprüft wurden, erstellt. Alle gemessenen Würfel bestanden aus gutem Zuschlag und Portland Zement. Bevor die Druckfestigkeitsmessung erfolgte, wurden die Würfel in die Halterungen der Prüfeinrichtung eingespannt und 10 Prüfvorgänge an einer Seite vorgenommen. -
Seite 12: Wartung
5 WARTUNG Der Elcometer 181 Mechanische Betonprüfhammer ist bei normalen Lager- und Einsatzbedingungen darauf ausgelegt, viele Jahre verlässliche Ergebnisse zu liefern. Außer dem regelmäßiges Reinigen und Entfernen von Beton vom Stempel muss der Hammer nicht gewartet werden. Nach einer längeren Benützung (nach ungefähr 20 000 Prüfvorgängen), sollte das Innere des Prüfhammers folgendermaßen gereinigt werden:... - Seite 13 3. Drehen Sie die Abdeckkappe herunter und entfernen Sie alle beweglichen Teile entsprechend Abbildung 6, bis auf die Skala und den Zeiger. Feder Abdeck- kappe Griff Masse Führungstab Stempel Abbildung 6. Ausbau der Teile 4. Klopfen Sie ein paar Mal leicht auf den Stempel, um Ihn von der Führungsstange zu trennen.
-
Seite 14: Kalibrierung
6 KALIBRIERUNG Ihr Elcometer 181 Mechanischer Betonprüfhammer wurde bei der Herstellung kalibriert. Regelmäßige Kalibrierungen sind während der Einsatzdauer des Messgerätes durch Qualitätssicherungsprozesse, wie z. B. ISO 9000, oder ähnliche Standards vorgeschrieben. 6.1 Kalibrierung überprüfen Die Kalibrierung kann durch den Benutzer überprüft werden. Dafür benötigt... -
Seite 15: Kalibrierung Einstellen
Prüfhammer (ausgefahren): 355 mm x 55 mm (14" x 2.2") Aufbewahrungsgehäuse: 340 mm x 78 mm (13.4" x 3") Der Elcometer 181 Mechanische Betonprüfhammer wir in einem Karton mit Schaumstofffüllung geliefert. Bitte sorgen Sie für eine umweltgerechte Entsorgung 8 ZUBEHÖR Der Elcometer 181 Mechanische Betonprüfhammer ist mit allen zum Messen... -
Seite 16: Verwandtes Gerät
9 VERWANDTES GERÄT Zusätzlich zum Elcometer 181 Mechanischen Betonprüfhammer produziert Elcometer eine breite Palette von Beton- und Oberflächenprüfgeräten. Anwender des Elcometer 181 könnten auch von folgenden Elcometer Produkten profitieren: • Elcometer Bewehrungssuchgeräte • Elcometer Betondeckungsmessgeräte • Elcometer Adhäsions- und Haftfestigkeitsprüfgeräte •...
