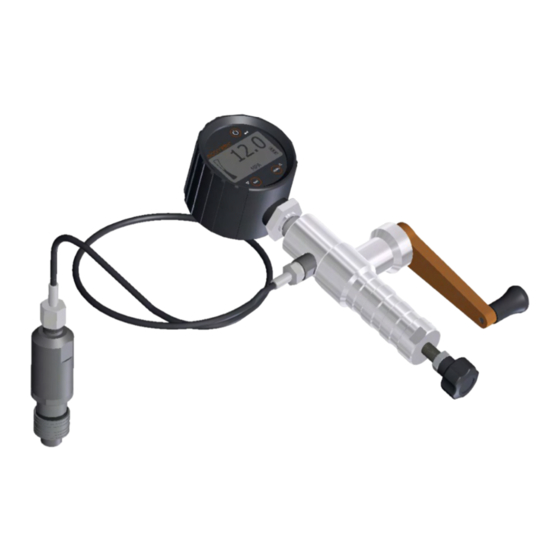

Elcometer 508 Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Elcometer Anleitungen
  4. Prüfgeräte
  5. 508
  6. Gebrauchsanleitung

Elcometer 508 Gebrauchsanleitung

Digitales haftfestigkeitsprüfgerät mit abstoß-verfahren
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 34

Quicklinks

Diese Anleitung herunterladen
R
User Guide
Elcometer 508
Digital Push Off Adhesion Tester
www.elcometer.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elcometer 508

Inhaltszusammenfassung für Elcometer 508
