Montage

6.1

Allgemeine Montagehinweise

aks-Patientenlifter sind an mehreren Verbindungsstellen mit einem Bolzen mit
SL-Sicherung oder mit einem Rohrklappstecker gesichert. Die SL-Sicherungen sowie der
Rohrklappstecker ermöglichen eine schnelle und werkzeuglose Montage/Demontage
von einzelnen Komponenten, insbesondere beim Aufbau und Zusammenlegen des
Patientenlifters und beim Anbau bzw. Wechsel eines Transportbügels/Hebearms.
Die SL-Sicherung ist richtig montiert, wenn sie hörbar einrastet und sich in der Nut des
Bolzens frei drehen lässt. In Abb. 6.1.01 ist die richtige Position und in Abb. 6.1.02 ist eine
falsche Position dargestellt.

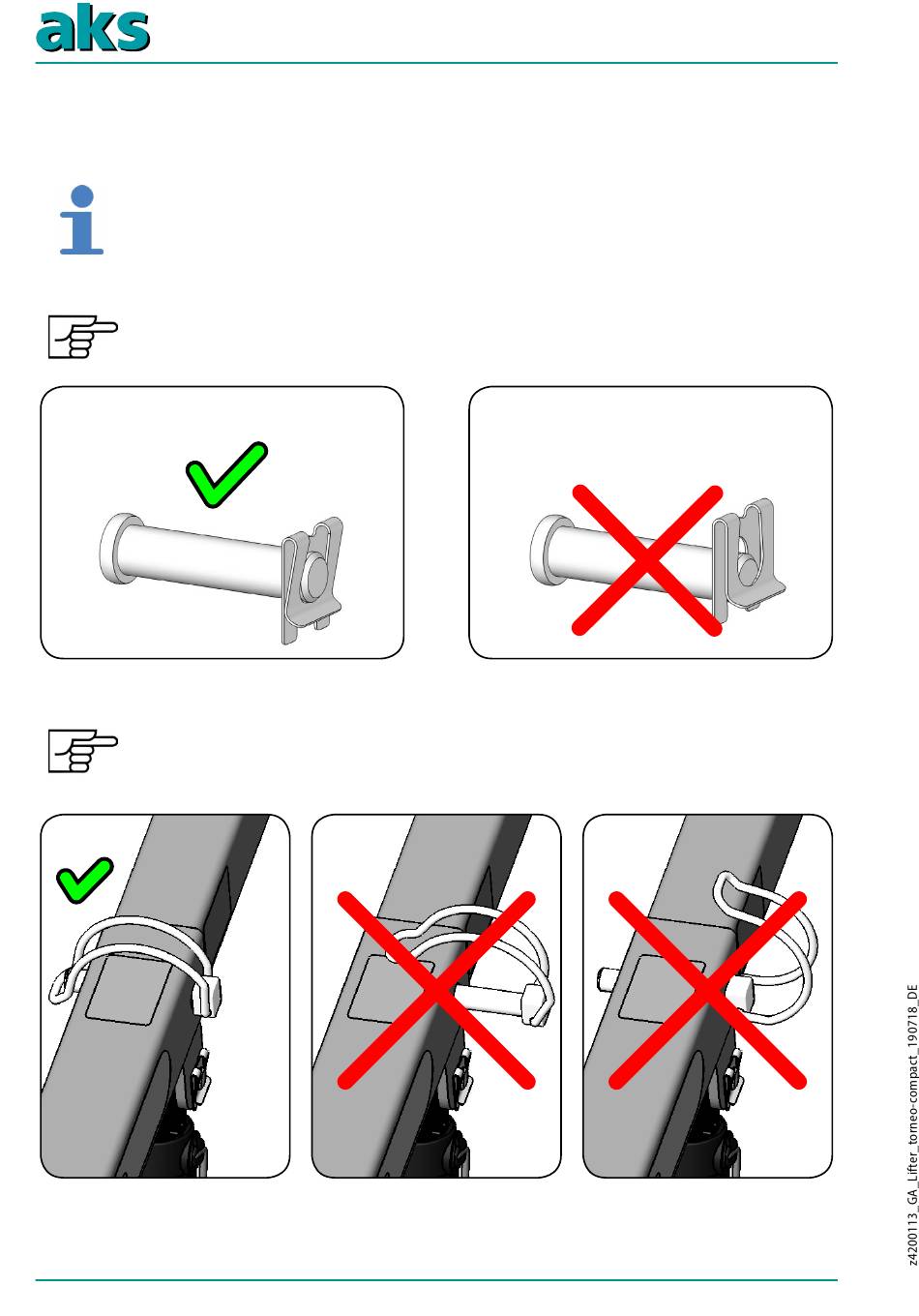

Abb. 6.1.01 - SL-Sicherung richtig montiert
Der Rohrklappstecker ist richtig montiert, wenn der Bügel den Bolzen umschließt. In
Abb. 6.1.03 ist die richtige Position und in Abb. 6.1.04 und Abb. 6.1.05 sind falsche
Positionen dargestellt.
Abb. 6.1.03 - Rohrklappstecker
richtig montiert
Seite 10
Abb. 6.1.04 - Rohrklappstecker
falsch montiert
torneo® compact
Abb. 6.1.02 - SL-Sicherung falsch montiert
Abb. 6.1.05 - Rohrklappstecker
falsch montiert
