aks-Lifterwaage
4

Montage

Vorbereitung
1. Bauen sie zunächst den aks-Transportbügel
von Ihrem aks-Patientenlifter ab. Lösen
Sie dazu die SL-Sicherung vom Bolzen an
der Halterung am Ende des Hebearmes
(Abbildung 02).
2. Halten Sie
aks-Transportbügel fest und ziehen Sie
danach mit der anderen Hand den 10 mm
Bolzen heraus.
Achtung: Lassen Sie den aks-Transportbügel
nicht fallen. Verletzungsgefahr!
3. Entfernen Sie den gelösten aks-Transportbügel vom Hebearm. Legen Sie die Einzelteile
beiseite und ziehen Sie den 20 mm dicken Aufnahmebolzen mit Bund aus dem aks-
Transportbügel heraus.
Anbau
1. Entnehmen Sie der Verpackung vorsichtig die aks-Lifterwaage. Bei Erstinbetriebnahme legen
Sie die Batterien gemäß Kapitel 6 ein.
2. Schieben Sie den „Aufnahmebolzen oben" mit seiner Gabel auf das obere „Auge" der aks-
Lifterwaage.
3. Nehmen Sie einen neuen 10 mm Bolzen aus der Verpackung und schieben sie ihn durch den
Aufnahmebolzen und das obere „Auge" der aks-Lifterwaage.
4. Sichern Sie diesen Bolzen mit einer SL-Sicherung aus der Verpackung.
5. Montieren Sie die aks-Lifterwaage am Hebearm, indem Sie den „Aufnahmebolzen oben" in
die Halterung am Ende des Hebearmes stecken und mit einem 10 mm Bolzen abstecken.
6. Sichern Sie ebenfalls mit einer SL-Sicherung.
7. Entnehmen Sie der Verpackung den neuen 20 mm
Aufnahmebolzen mit Bund und schieben Sie ihn von
unten in den aks-Transportbügel ein.
8. Halten Sie den „Aufnahmebolzen unten" im aks-
Transportbügel fest und schieben Sie ihn mit seiner
Gabel auf das untere „Auge" der aks-Lifterwaage.
Stecken Sie die Verbindung wieder mit einem 10-mm
Bolzen ab und sichern Sie mit einer SL-Sicherung.
9. Überprüfen Sie zum Schluss, ob alle Sicherungselemente
richtig montiert sind. In Abbildung 03 sehen Sie eine
fertig montierte aks-Lifterwaage.
mit einer Hand
Hebearm
Bolzen
den
SL-Sicherung

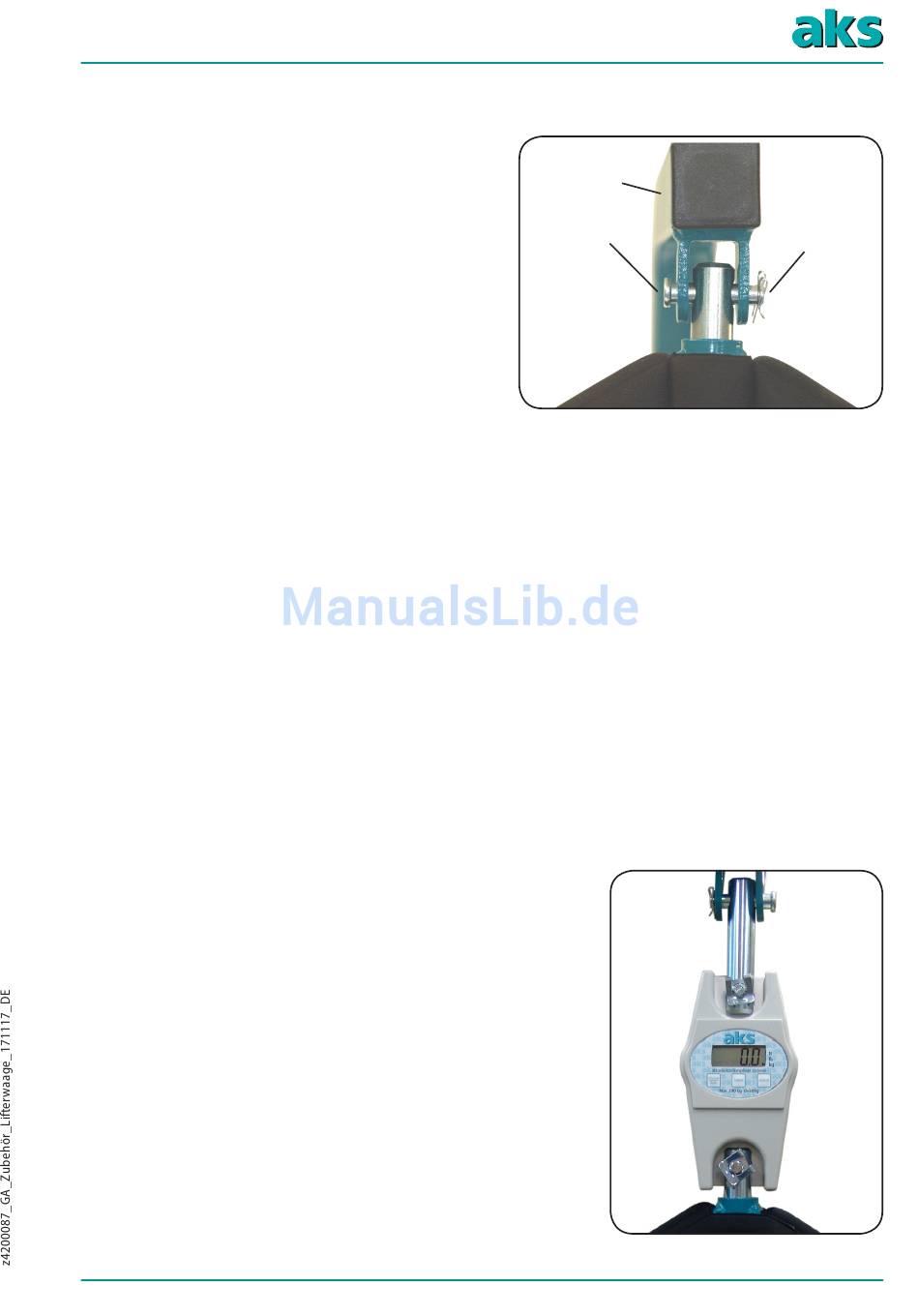

Abbildung 02
Abbildung 03
Seite 5
