AKS torneo compact Gebrauchsanweisung Seite 23

torneo® compact
Einsetzen
1. Betätigen Sie den Not-Aus-Schalter (siehe Kapitel Bedienung Abschnitt Not-Aus-Schalter).
2. Greifen Sie von oben in die Griff mulde am Akku pack (Abb. 8.7.01).
3. Drücken Sie das Akkupack gegen die Montage schiene und lassen Sie es kontrolliert nach unten
auf die Steuereinheit gleiten. Achten Sie darauf, dass die Gehäuseführung die Montageschiene
umschließt.
Achten Sie darauf, dass der Entriegelungshebel in der Montageschiene hörbar einrastet
und das Akkupack fest an der Montageschiene anliegt. In Abb. 8.7.03 ist die richtige
Position und in Abb. 8.7.04 ist eine falsche Position dargestellt.
Entriegeln Sie den Not-Aus-Schalter (siehe Kapitel Bedienung Abschnitt Not-Aus-Schalter).
4.

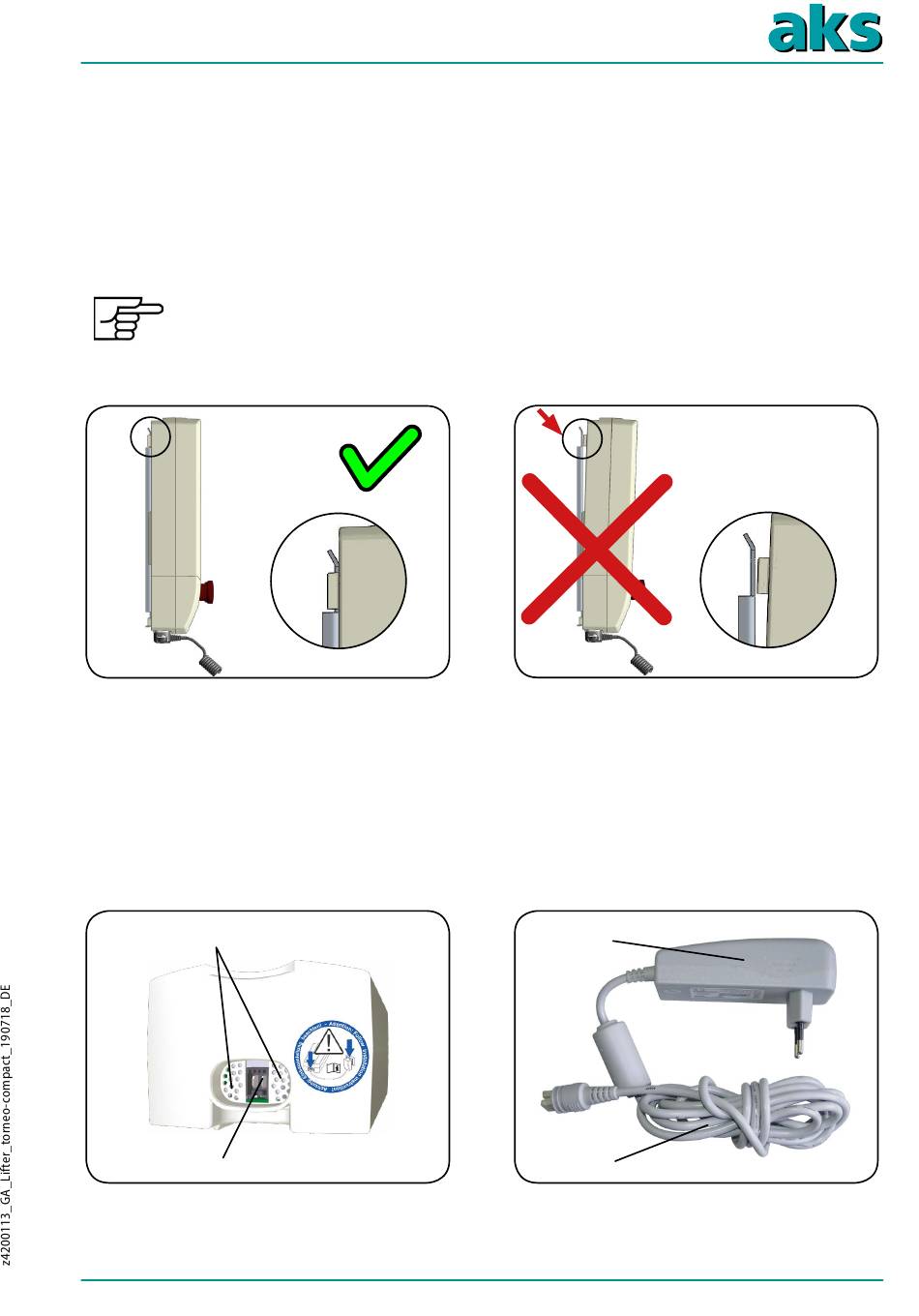

Abb. 8.7.03 – Akkupack richtig
an der Montageschiene montiert
Laden des Akkupacks
Das Akkupack muss zum Laden von der Steuereinheit abgenommen werden. An der Unter seite des
Akkupacks befi nden sich die Lade buchse und die Belüftungs bohrungen (Abb. 8.7.05).
Laden Sie das Akku pack ausschließlich mit dem mitgelieferten Ladegerät (Abb. 8.7.06) oder mit der als
Zubehör liefer baren Wandladestation (siehe Kapitel Zubehör).
Belüftungsbohrungen
Ladebuchse
Abb. 8.7.05 – Unterseite des Akkupacks
Abb. 8.7.04 – Akkupack falsch
an der Montageschiene montiert
Ladegerät
Zuleitung
Abb. 8.7.06 – Ladegerät mit Zuleitung
