geschlossener
Rohrklappstecker

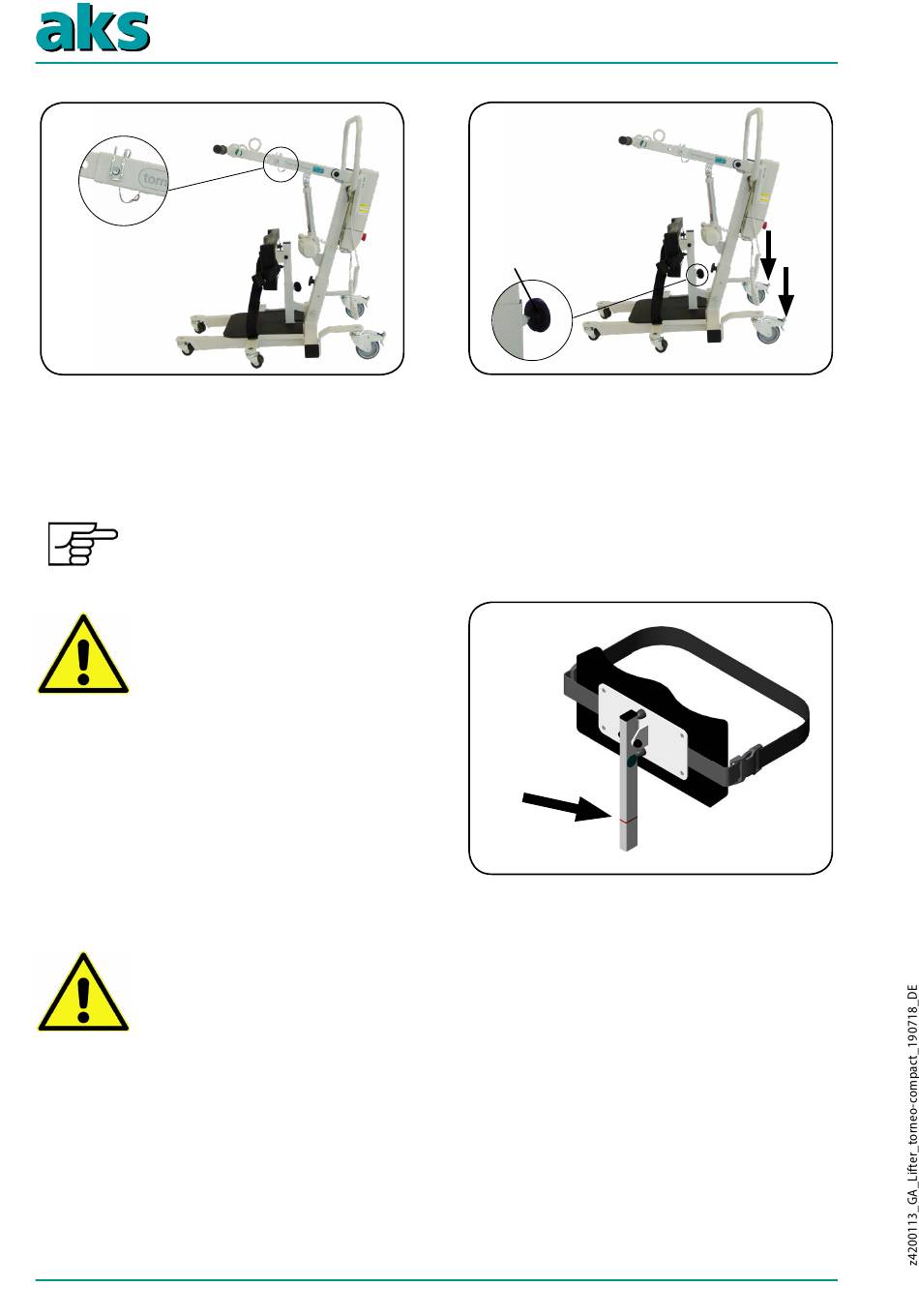

Abb. 6.2.08 – Standmast und Hebearm montiert
13. Lösen Sie den Sterngriff an der Aufnahme für die Schienbeinstütze am Tritt brett und stecken Sie
die Schien bein stütze in die Aufnahme. Fixieren Sie die Schien bein stütze mit dem Sterngriff in der
geeigneten Höhe (Abb. 6.2.09).
Die Oberkante der Schienbein stütze muss ca. 1 bis 2 cm unter halb der Kniescheibe des
Patienten liegen.
Beachten Sie die maximale
Auszugshöhe, erkennbar an
der roten Markierungslinie
(Abb. 6.2.10).
14. Lösen Sie die Bremsen der hinteren
Laufrollen an der Bedienerseite, durch
Betätigen des Tritthebels (Abb. 6.2.01),
siehe Kapitel Bedienung Abschnitt
Laufrollen.
15. Zur Inbetriebnahme verfahren Sie wie im
Kapitel Inbetriebnahme beschrieben.
Achten Sie bei Einbau des Hubantriebes/Standmastes auf die korrekte
Befestigung des Bolzens mit SL-Sicherung (siehe Kapitel Montage Abschnitt
Allgemeine Montagehinweise)!
Seite 14
torneo® compact
Sterngriff
Abb. 6.2.09 – Schienbeinstütze montiert
Abb. 6.2.10 – Schienbeinstütze
mit roter Markierungslinie
