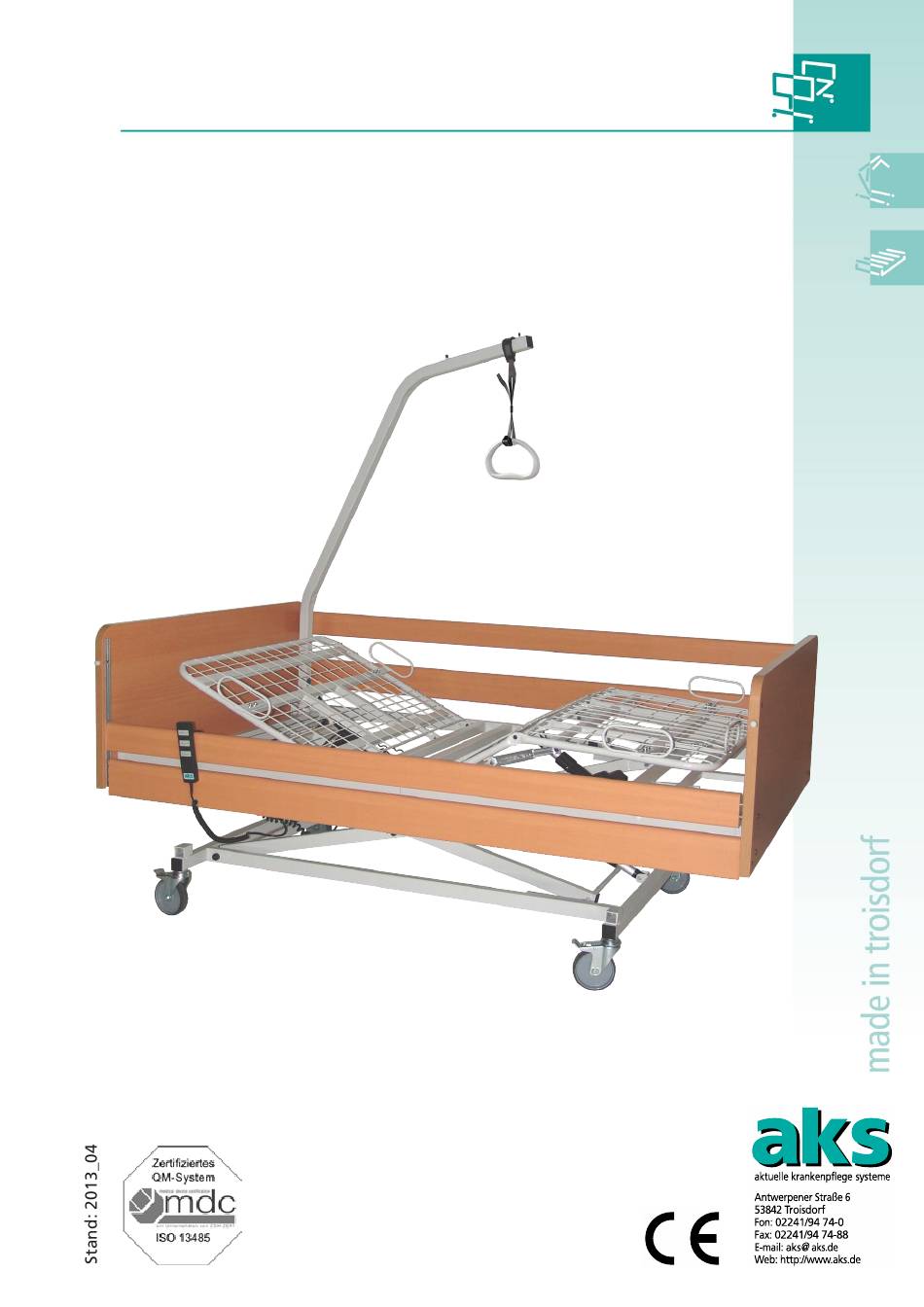

- Seite 1 L Pflegebett Gebrauchsanweisung (Original Gebrauchsanweisung) Abbildung aks-SB L in 140 cm x 200 cm...
-
Seite 2: Inhaltsverzeichnis
L INHALTSVERZEICHNIS 1 Einleitung ______________________________________________________________ 3 2 Zweckbestimmung ______________________________________________________ 4 3 Allgemeine Sicherheitshinweise __________________________________________ 5 4 Lieferumfang ___________________________________________________________ 7 5 Produktübersicht _______________________________________________________ 9 6 Montage ______________________________________________________________ 10 7 Inbetriebnahme _______________________________________________________ 14 8 Bedienung ____________________________________________________________ 15 9 Patiententransport _____________________________________________________ 22 10 Zubehör / Kombination ________________________________________________ 23... -
Seite 3: Einleitung
L Einleitung Das Pflegebett aks-SB L gehört zu der Produktreihe unserer Schwerlastbetten. Diese sind speziell für adipöse Personen konzipiert, die mit einem normalem Pflegebett nicht mehr versorgt werden können. Das Pflegebett aks-SB L erfüllt die Anforderungen eines modernen Pflegebettes und lässt sich durch sein Holzdekor bestens in das bestehende wohnliche Ambiente integrieren. -
Seite 4: Zweckbestimmung
L Zweckbestimmung Das Pflegebett aks-SB L ist ein aktives Medizinprodukt der Klasse I nach der Richtlinie 93/42/EWG, Anhang IX. Der bestimmungsgemäße Gebrauch des Pflegebettes aks-SB L ist das Schlafen / Ruhen. Es dient zur Linderung oder zum Ausgleich einer Verletzung, Behinderung oder Krankheit und zur Erleichterung der Arbeitsbedingungen für die pflegenden Personen. -
Seite 5: Allgemeine Sicherheitshinweise
überschritten werden, da sonst kein sicherer Betrieb mehr gewährleistet werden kann (siehe Kapitel 7 Inbetriebnahme und Kapitel 21 Technische Daten). • Schützen Sie das aks-Pflegebett vor direkter Sonneneinstrahlung und Hitze. • Achten Sie darauf, dass keine Feuchtigkeit in das elektrische System eindringt. - Seite 6 Position befinden! • Es dürfen nur originale Seitengitter verwendet werden, denn nur diese sind von aks freigegeben und gewährleisten eine einwandfreie und sichere Funktion. -- Nicht originale aks-Seitengitter können Gefährdungen verursachen! -- • Prüfen Sie bei Verwendung der Seitengitter deren Eignung für den jeweiligen Bettenbenutzer unter Berücksichtigung dessen Besonderheiten.
-
Seite 7: Lieferumfang
Nach der Entnahme aller Einzelteile überprüfen Sie die Vollständigkeit des Lieferumfanges. Sollten nicht alle Einzelteile des Lieferumfangs vorhanden sein, setzen Sie sich gegebenenfalls mit Ihrem Fachhändler in Verbindung. Das Pflegebett aks-SB L wird in Kartons mit folgendem Lieferumfang geliefert: Tabelle 01 Stück... - Seite 8 L Abbildung 05 Abbildung 06 Abbildung 07 Abbildung 08 bis 100 cm ab 120 cm Liegeflächenbreite Liegeflächenbreite Abbildung 10 Abbildung 09 Seite 8...
-
Seite 9: Produktübersicht
L Produktübersicht Aufrichter (Abb. 09) Griff mit Gurt Seitengitter Ober- und Unter- Rückenteil schenkelteil Rückenteilantrieb mit Steuerung Spiegelplatte Spiegelplatte Handbedienung Scherenhubgestell Lenkrolle mit Feststeller Abbildung 11 Seite 9... -
Seite 10: Montage
L Montage Zur Montage benötigen Sie zusätzlich zum mitgelieferten Innensechskantschlüssel 6 mm einen Schraubendreher Kreuzschlitz und einen Seitenschneider. Wenn Sie anhand Kapitel 4 Lieferumfang festgestellt haben, dass die Lieferung vollständig und unbeschädigt ist, dann führen Sie den Aufbau in folgenden Schritten durch: Stellen Sie das Scherenhubgestell mit den Rollen auf den Boden und stellen Sie die Rollen fest. - Seite 11 L Schrauben Fixierung Kopfauflage zwei Innensechs- kantschrauben M8 x 16 mit Federring seitlich in die Aufnahmelaschen fest an (Abbildung 15). Abbildung 15 Entfernen alle Zylinderschraub- bolzen an den Längsrohren der Kopf- und Fußauflage. Schieben Steckinnenrohre in die Längsrohre der Kopfauflage ein.
- Seite 12 L Schieben Sie das Netzteil auf den Rückenteilantrieb der Kopfauflage und sichern Sie sie mit der Fixierschraube gegen seitliches Verrutschen (Abbildung 18). Drücken Sie die Zugentlastung der Netzleitung in den Halter an der Kopfseite (Abbildung 19). Abbildung 18 Abbildung 19 Schließen Sie die Handbedienung an...
- Seite 13 L Stecken eine Spiegelplatte Kopf- oder Fußende Liegefläche in die Längsrohre ein. Befestigen Spiegelplatte 2 Zylinderschraubbolzen (Abbildung 21). Schieben Sie die Seitengitterholme auf die Führungsstifte der Seitengittergleiter auf und legen Sie die Seitengitterholme auf die Liegefläche ab (Abbildung 21).
-
Seite 14: Inbetriebnahme
L Inbetriebnahme Vor der Inbetriebnahme und nach jedem erneuten Aufbau des Pflegebettes ist der sichere Zustand des Pflegebettes anhand der Wartungsangaben im Kapitel 19 Wartung festzustellen. Dazu Prüfung nach EN 62353 durchzuführen, um eventuelle Schäden oder Mängel, die während der Lagerung, während des Transportes oder bei der Aufstellung am Betriebsort entstanden sind, festzustellen. -
Seite 15: Bedienung
L Bedienung Laufrollen Das Pflegebett ist mit 4 Laufrollen mit Einzelradfeststellung ausgestattet. Die Einzelradfeststellung ermöglicht Ihnen jede Laufrolle einzeln zu bremsen und so das Pflegebett gegen unbeabsichtigtes Wegrollen zu sichern. Zum Lösen und Feststellen betätigen Sie mit dem Fuß den Tritthebel in die entsprechende Stellung (Abbildung 24 + 25). - Seite 16 L Beachten Sie bei Verwendung der Seitengitter unbedingt folgende Sicherheitshinweise: • Überprüfen Sie nach jedem Hochziehen der Seitengitter ihr korrektes Verriegeln! • Das Seitengitter bietet nur Schutz gegen Herausfallen, wenn es beidseitig (kopf- und fußseitig) hochgezogen ist und wenn sich die Liegeflächenelemente wie Rücken-, Ober- und Unterschenkelteil in...
- Seite 17 L Liegefläche Die Liegefläche des Pflegebettes aks-SB L ist elektrisch verstellbar. Sie besteht aus mehreren Elementen, die in der Abbildung 27 dargestellt sind. Folgende Verstellungen kann man an der Liegefläche vornehmen: Höhenverstellung der Liegefläche Die Liegefläche kann stufenlos in der Höhe von 40 cm bis 90 cm verstellt werden. Dabei müssen die Rollen gebremst sein (Abbildung 28).
-
Seite 18: Handbedienung
L Handbedienung Beim Betätigen der elektrischen Verstellungen ausreichende Freigängigkeit für die Bewegung zu achten. Es dürfen sich Verstellung des weder Gegenstände noch Gliedmaßen im Rückenteils Verstellbereich befinden. Um die elektrisch betriebenen Funktionen Verstellung des auszuführen, drücken Sie an der Hand-... - Seite 19 L Sperrfunktion Die Handbedienung ist mit einer Sperrfunktion ausgestattet, d.h. die Funktionen der Handbedienung lassen sich mit dem dazu gehörenden Schlüssel sperren. Setzen Sie den Schlüssel (Abbildung 30) in den auf der Rückseite der Handbedienung befindlichen Drehschalter ein (Abbildung 31). Ist in dem Sichtfenster des Schlüssels ein offenes Schloss zu sehen (Abbildung 32), so ist die Handbedienung entsperrt.
-
Seite 20: Notabsenkung
L Notabsenkung Absenkung über Batterie Bei einem Stromausfall können Sie die Verstellantriebe weiterhin einmal in ihre unterste Position absenken. Ermöglicht wird dies über die 9-Volt-Blockbatterie in der Steuerung. Die Energie reicht jedoch nur für eine Absenkung aus. Die Batterie ist aus Sicherheitsgründen sofort nach einmaliger Verwendung oder bei jeder Wartung laut... -
Seite 21: Netzfreischaltung
L Netzfreischaltung Die wartungsfreie Netzfreischaltung trennt Nichtgebrauch Verstellsystems das angeschlossene Pflegebett bereits am Netzstecker allpolig vom Stromnetz. Es liegt in diesem Fall keine Netzspannung in der Netzanschlussleitung Transformator an. Erst beim Betätigen der Handbedienung wird die Netzspannung zugeschaltet. Ein Kondensator im Netzteil stellt die benötigte... -
Seite 22: Patiententransport
L Patiententransport Grundsätzlich ist das Pflegebett auch für den Transport von Patienten geeignet. Achten Sie vor dem Patiententransport darauf, dass das Pflegebett in die unterste Stellung und die Liegeflächenelemente wie Rückenteil, Ober- oder Unterschenkelteil abgesenkt sind. Ziehen Sie die Seitengitter hoch bis sie hörbar einrasten. Benutzen Sie beim Transport die Transportsicherung, um das Risiko des Überfahrens der Netzanschlussleitung und... -
Seite 23: Zubehör / Kombination
Aufrichter mit Griff und Gurt Weiteres Zubehör auf Anfrage. Kombination: Mit dem Pflegebett können auch andere aks-Produkte verwendet werden. Zu diesen gehören z.B. unsere aks-Antidekubitus-Systeme oder unsere aks-Patientenlifter. Verwenden Sie nur Matratzen, deren Abmaße den Abmaßen der Liegefläche (auch beim Einsatz der Bettverlängerung) entsprechen. -
Seite 24: Störungssuche / Störungsbeseitigung
L Störungssuche / Störungsbeseitigung Nicht bei allen Funktionsstörungen liegt ein Defekt des Pflegebettes vor. Die Tabelle 02 bietet Hilfen bei der Behebung von Funktionsstörungen. Reparaturen und Messungen an den elektrischen Komponenten dürfen nur von qualifizierten und autorisierten Elektrofachpersonal durchgeführt... -
Seite 25: Pflege / Reinigung
L Pflege / Reinigung Zur Reinigung und Desinfektion ist das Pflegebett grundsätzlich durch Ziehen der Netzfreischaltung aus der Netzsteckdose von der Stromversorgung zu trennen, um eine Gefährdung durch Stromschlag, Brandgefahr und Funktionsausfall zu verhindern. Die Steuerung ist nur mit eingesteckten Steckern oder Blindstopfen gegen Spritzwasser geschützt. -
Seite 26: Lagerung
L Lagerung Soll das Pflegebett gelagert werden, muss es zum Schutz vor Staub mit einer Folie oder einem Laken abgedeckt werden. Bei längerer Lagerung oder Nichtnutzung bauen Sie die 9-Volt-Blockbatterie zur Vorsorge aus. Der Lagerort muss möglichst kühl und trocken sein sowie die normale Raumtemperatur nicht überschreiten. -
Seite 27: Garantie
Garantie Das Pflegebett zeichnet sich durch Langlebigkeit und hohe Zuverlässigkeit aus. Sollte es passieren, dass eine Störung auftritt und das aks-Pflegebett nicht mehr funktioniert, dann überprüfen Sie die Funktionsstörung anhand der Tabelle 05 in Kapitel 11 Störungssuche / Störungsbeseitigung. Lässt sich die Störung dadurch nicht beheben, benachrichtigen Sie Ihren Fachhändler. -
Seite 28: Wartung
Es dürfen nur original aks-Ersatzteile und aks-Zubehörteile verwendet werden, die für dieses Produkt freigegeben sind. Ansonsten wird jegliche Gewährleistung und Produkthaftung ausgeschlossen. Sie dürfen ohne Zustimmung von aks keine technischen Änderungen und Ergänzungen vornehmen. Hinweis: Halten Sie bei den Wartungsarbeiten zur Sicherheit eine 9-Volt-Blockbatterie als Ersatzbatterie bereit. -
Seite 29: Ersetzen Der Batterie
L 19.2 Ersetzen der Batterie Die natürliche Lebensdauer der 9-Volt-Blockbatterie ist auf ca. 3 Jahre begrenzt. Beachten Sie das Verfallsdatum. Nach einer durchgeführten Notabsenkung und Betätigung bei Netzspannungsausfall muss die 9-Volt-Blockbatterie ausgetauscht werden. Die original 9-Volt-Blockbatterie darf nur durch eine gleichwertige Alkali- Mangan-Batterie TYP 6LR61 ersetzt werden. -
Seite 30: Wartungsplan
L 19.3 Wartungsplan Führen Sie das Bett mindestens jährlich, vor jedem Wiedereinsatz und nach jeder Reparatur einer Wartung zu. Wartungsplan für aks-SB L Kontrollpunkt Prüfung der Grundvoraussetzungen Zweckentsprechender und sicherer Einsatz (keine Kollisionspunkte oder Gegenstände über oder unter dem Bett) Zulässige Zubehör- oder Gerätekombination... - Seite 31 Die offensichtlichen Defekte / Beschädigungen müssen durch das geeignete Fachpersonal geprüft, bewertet und ggf. repariert werden. Die betroffenen elektrischen Bauteile sind durch eine Elektrofachkraft oder durch aks zu bewerten und zu prüfen. Die elektrischen Komponenten dürfen nicht geöffnet werden und sind komplett auszutauschen.
-
Seite 32: Produktkennzeichnung
L Produktkennzeichnung Produktkennzeichnung Typenschild Position: Fußauflage (innen) Herstelldatum Position: Kopfauflage, Fußauflage, Scherenhub, Rückenteilantrieb, Oberschenkelteilantrieb, Scherenhubantrieb Aufrichter Typenschild Position: Aufrichter Warnhinweis für: - abnehmbare Seitengitter - austauschbare Matratze Positon: - Fußauflage (außen) Warnhinweis - maximale Patientengewicht - sichere Arbeitslast Position - Fußauflage (innen) - Seite 33 L Erläuterung der Symbole Schutzklasse II gegen elektrischen Schlag Typ B Achtung ! Gebrauchsanweisung beachten nur für trockene Innenräume geeignet WEEE-Kennzeichnung (das Gerät darf nicht mit dem Hausmüll entsorgt werden) Dieses Produkt entspricht den grundlegenden Anforderungen der Richtlinie 93/42/EWG über Medizinprodukte.
-
Seite 34: Technische Daten
L Technische Daten Technische Daten Klassifizierung: Medizinprodukt der Klasse I nach Anhang IX der MDD Liegefläche (in cm): 90 x 190 100 x 200 100 x 220 120 x 200 120 x 220 140 x 200 Außenmaß (in cm):... - Seite 35 L Bitte tragen Sie hier die Seriennummer Ihres Pflegebettes ein: Seriennummer: _____________________________ Bitte tragen Sie hier das Baujahr Ihres Pflegebettes ein: Baujahr: _____________________________ Bitte tragen Sie hier Rufnummer und Namen des Ansprechpartners Ihres Fachhändlers ein: Name: _____________________________ Rufnummer: _____________________________...
