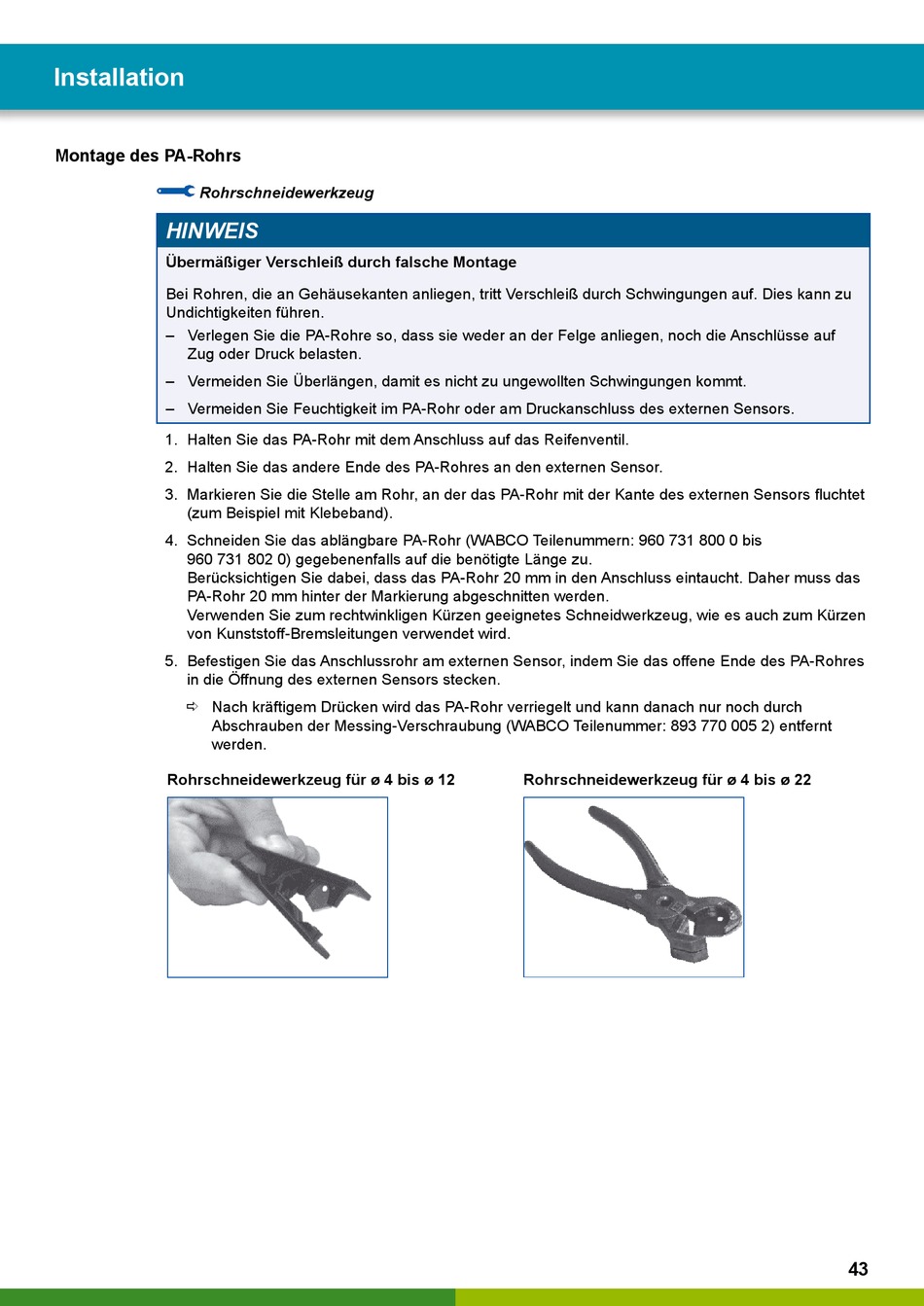

Installation
Montage des PA-Rohrs
Rohrschneidewerkzeug
HINWEIS
Übermäßiger Verschleiß durch falsche Montage
Bei Rohren, die an Gehäusekanten anliegen, tritt Verschleiß durch Schwingungen auf. Dies kann zu
Undichtigkeiten führen.
– Verlegen Sie die PA-Rohre so, dass sie weder an der Felge anliegen, noch die Anschlüsse auf
Zug oder Druck belasten.
– Vermeiden Sie Überlängen, damit es nicht zu ungewollten Schwingungen kommt.
– Vermeiden Sie Feuchtigkeit im PA-Rohr oder am Druckanschluss des externen Sensors.
1. Halten Sie das PA-Rohr mit dem Anschluss auf das Reifenventil.
2. Halten Sie das andere Ende des PA-Rohres an den externen Sensor.
3. Markieren Sie die Stelle am Rohr, an der das PA-Rohr mit der Kante des externen Sensors fluchtet
(zum Beispiel mit Klebeband).
4. Schneiden Sie das ablängbare PA-Rohr (WABCO Teilenummern: 960 731 800 0 bis
960 731 802 0) gegebenenfalls auf die benötigte Länge zu.
Berücksichtigen Sie dabei, dass das PA-Rohr 20 mm in den Anschluss eintaucht. Daher muss das
PA-Rohr 20 mm hinter der Markierung abgeschnitten werden.
Verwenden Sie zum rechtwinkligen Kürzen geeignetes Schneidwerkzeug, wie es auch zum Kürzen
von Kunststoff-Bremsleitungen verwendet wird.
5. Befestigen Sie das Anschlussrohr am externen Sensor, indem Sie das offene Ende des PA-Rohres
in die Öffnung des externen Sensors stecken.
Ö Nach kräftigem Drücken wird das PA-Rohr verriegelt und kann danach nur noch durch
Abschrauben der Messing-Verschraubung (WABCO Teilenummer: 893 770 005 2) entfernt
werden.
Rohrschneidewerkzeug für ø 4 bis ø 12
Rohrschneidewerkzeug für ø 4 bis ø 22
