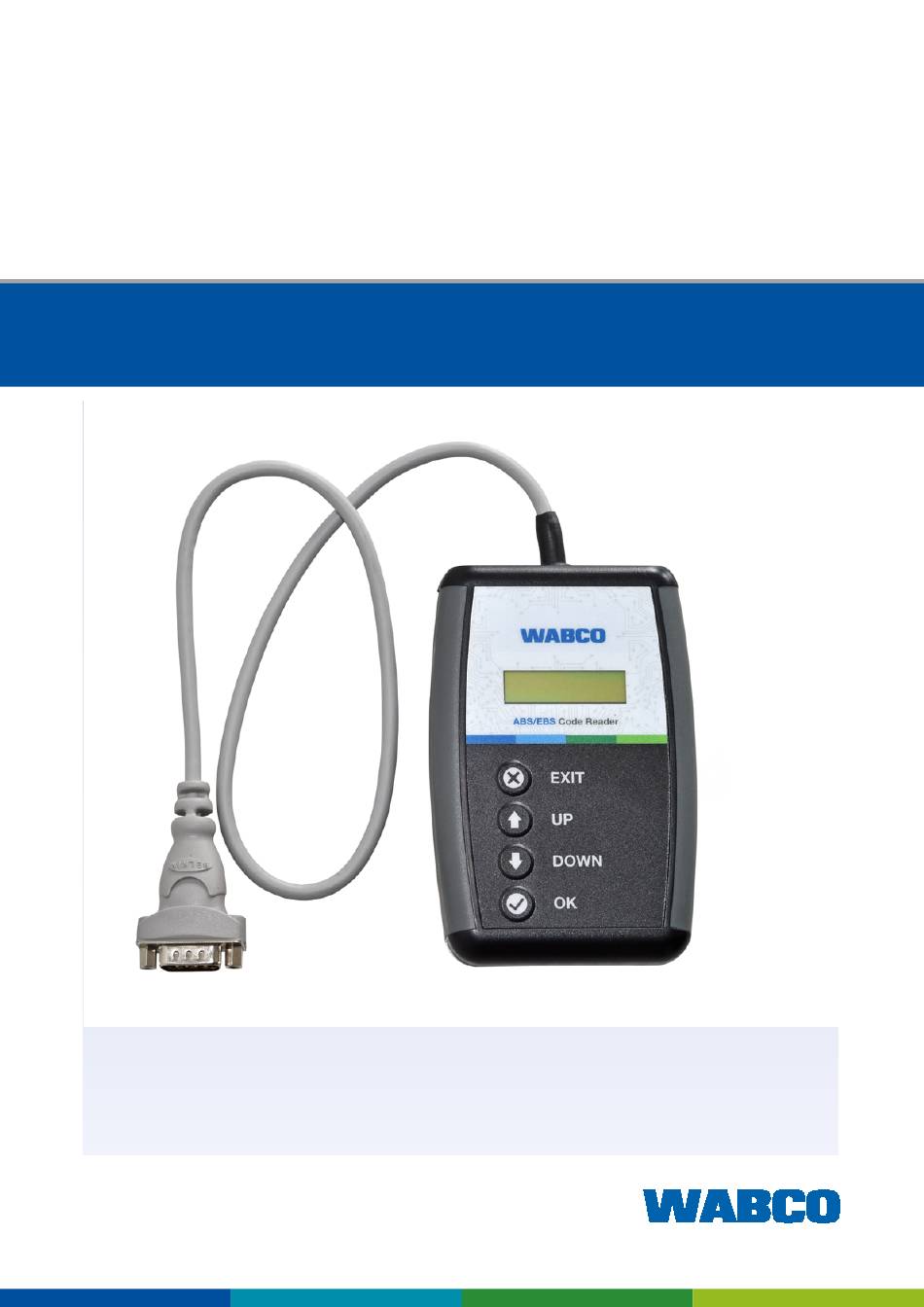

- Seite 1 ABS/EBS CODE READER USER MANUAL...
- Seite 49 Allgemeine Hinweise ............................. 50 Sicherheitshinweise ............................53 Einleitung ................................ 54 Installation ..............................55 Funktionen ..............................56 Unterstützte WABCO ECUs ........................... 57 Fehlercodes und deren Bedeutung ......................59 Anhang ................................68 Ausgabe 1 Diese Druckschrift unterliegt keinem Änderungsdienst. Version 1 (03.2017)
-
Seite 50: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Zweck der Druckschrift Diese Druckschrift richtet sich an Mitarbeiter von Fachwerkstätten und dient dem Zweck des Fehlerauslesens des Bremssteuergerätes. Verwendete Symbolik Bezeichnet eine mögliche Gefahrensituation WARNUNG Bei Nichtbeachten des Sicherheitshinweises können schwere Personenschäden oder Tod die Folge sein. –... - Seite 51 R = Reman Entscheiden Sie sich für WABCO Originalprodukte WABCO Originalprodukte sind aus qualitativ hochwertigen Materialien gefertigt und werden vor dem Verlassen unserer Werke gründlich getestet. Zusätzlich haben Sie die Sicherheit, dass die Qualität aller WABCO Produkte von einem hervorragenden WABCO Kundenservice-Netzwerk unterstützt wird.
-
Seite 52: Wabco Zusatzleistungen
Fahrzeughersteller WABCO Service Partner WABCO Service Partner – das Netzwerk, auf das Sie sich verlassen können. Über 2.000 Werkstätten höchster Qualität stehen Ihnen mit mehr als 6.000 spezialisierten Mechanikern zur Verfügung, die gemäß den hohen Standards von WABCO geschult wurden und unsere modernste System- diagnosetechnik sowie unsere Services nutzen. -
Seite 53: Sicherheitshinweise
Halten Sie sich unbedingt an alle Anweisungen, Hinweise und Sicherheitshinweise, um Personen- und/ oder Sachschäden zu vermeiden. WABCO gewährleistet nur dann die Sicherheit, Zuverlässigkeit und Leistung seiner Produkte und Systeme, wenn alle Informationen dieser Druckschrift beachtet werden. Leisten Sie den Vorgaben und Anweisungen des Fahrzeugherstellers unbedingt Folge. -
Seite 54: Einleitung

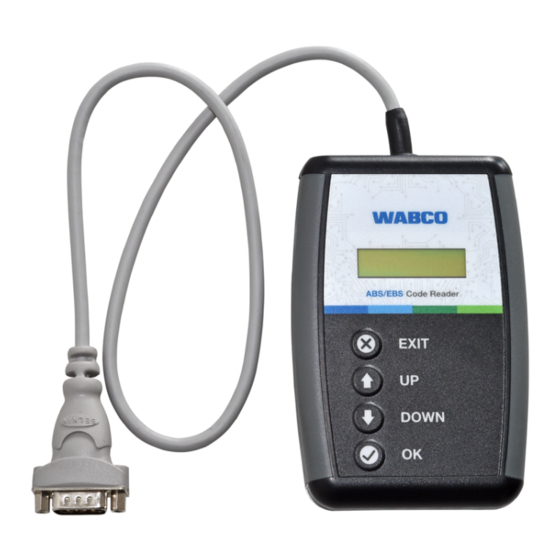

Einleitung Einleitung Der ABS/ EBS Code Reader B-DH A101 ist ein einfach zu bedienendes Gerät, für die Diagnose von WABCO Bremssystemen in Trailern, Trucks und Bussen. In den folgenden Abschnitten werden die Bedienung und die Funktionen des Gerätes beschrieben und erläutert. -
Seite 55: Installation
Bevor Sie das Gerät in Betrieb nehmen können, müssen Sie es mit einem Fahrzeug verbinden. Hierzu stehen zahlreiche Diagnosekabel von WABCO zur Verfügung; siehe Kapitel „Druckschriftennummer“, Seite 51 (815 XX0 037 3). Der Anschluss am Fahrzeug kann über verschiedene Schnittstellen erfolgen. -
Seite 56: Funktionen
Wird ein WABCO Steuergerät gefunden, wird dieses mit Namen und Gerätegeneration angezeigt (z. B.: T EBS-E) Auslesen des Fehlerspeichers: Wenn im Fahrzeug ein WABCO Bremssystem von dem Gerät erkannt wurde, kann das Gerät den Speicher der ECU auslesen. Systemnachrichten werden im folgenden Format angezeigt: BETROFFENE KOMPONENTE (SPN) -
Seite 57: Unterstützte Wabco Ecus
Unterstützte WABCO ECUs Unterstützte WABCO ECUs Die Version 1.00 des ABS/EBS Code Readers unterstützt den Zugriff auf WABCO ABS Steuergeräte in Trucks, Bussen sowie ABS und EBS Steuergeräte in Trailern. Nachfolgend finden Sie eine detaillierte Liste der unterstützten Elektroniken: BREMSSYSTEM... - Seite 58 Unterstützte WABCO ECUs BREMSSYSTEM ECU TEILENUMMER BREMSSYSTEM ECU TEILENUMMER ABS D+ 446 004 629 0 - 446 004 631 0 ABS SAE 884 904 928 2 ABS D+ ABS SAE 884 905 044 0 446 004 634 0 ABS E+...
-
Seite 59: Fehlercodes Und Deren Bedeutung
Fehlercodes und deren Bedeutung Fehlercodes und deren Bedeutung Auf den folgenden Seiten finden Sie die Erklärungen für die im Gerät angezeigten Systemmeldungen. Bitte beachten Sie, dass sich die Bedeutungen der gespeicherten Meldungen je nach Bremssystem und Generation unterscheiden können. Motorwagen- und Bus ABS BETROFFENE KOMPONENTE Radsensor Vorderachse links (A1L) Radsensor Vorderachse rechts (A1R) - Seite 60 Fehlercodes und deren Bedeutung Kalibrierung Speicher / Parametereinstellung ECU / Systemkomponente Status Differentialsperre (Verteilergetriebe) Status Differentialsperre (Verteilergetriebe-Differentialsperre) Spannungsversorgung ECU / Systemkomponente Kalibrierung Speicher / Parametereinstellung Systemkonfiguration / Systemaufbau stimmt nicht überein SAE J1939 Fahrzeug CAN Datenverbindung AUX I/O #01 AUX I/O #02 AUX I/O #03 AUX I/O #04 AUX I/O #05...
-
Seite 61: Motorwagen- Und Bus Abs
Fehlercodes und deren Bedeutung 1056 3/2 Wegeventil Anhänger 1069 Reifendruck 1070 Fahrzeugverzögerungskontrolle 1204 Keine Lasten Angeschlossen 1351 Luftkompressor 1792 Anhänger-ABS Warnlampe 1807 Datenverbindung LWS (Lenkradwinkelsensor) 1809 Querbeschleunigungsmesser 1810 Längsbeschleunigungsmesser 2622 Berganfahrhilfesystem 3509 Spannungsversorgung (Sensoren, Stabilitätskontrolle) 520210 System Elektronische Stabilitätskontrolle (CAN-Datenverbindung / ESC-Modul) System Elektronische Stabilitätskontrolle (CAN-Datenverbindung / 520211 Lenkradwinkelsensor / ESC-Modul) - Seite 62 Fehlercodes und deren Bedeutung BETROFFENE KOMPONENTE Magnetventil A Magnetventil C Magnetventil B Internes Auslass-Magnetventil GenericIO D1 GenericIO D2 GenericIO Logik GenericIO D4 GenericIO D5 GenericIO A1 GenericIO Logik GenericIO Logik Spannungsversorgung Speicherkalibrierung EEPROM Steuergerät VCSII FEHLERBESCHREIBUNG Wert zu groß (Kurzschluss gegen Versorgungsspannung) Wert zu klein (Unterspannung / Kurzschluss gegen Masse / Luftspalt) Wert falsch (Kabelbruch) Überspannung oder Kurzschluss gegen Versorgungsspannung...
- Seite 63 Fehlercodes und deren Bedeutung Drehzahlsensor e Drehzahlsensor f Anhängermodulator / Magnetansteuerung Anhängermodulator / Magnetansteuerung EBS(ABS)-Relaisventil / Magnetansteuerung Anhängermodulator / Redundanz Anhängermodulator / Drucksensor EBS-Relaisventil / Redundanz EBS-Relaisventil / Drucksensor Achslastsensor Verschleißsensor Ausfall der Sollwertauswahl / Redundanzbremsung EBS-Anhängerbremsventil/ Drucksensor Solldrucksensor extern oder EBS-Anhängerbremsventil (je nach System) pneumatische Steuerleitung pneumatische Vorratsleitung Vorratsdrucksensor...
- Seite 64 Fehlercodes und deren Bedeutung FEHLERBESCHREIBUNG Aufwärtssprung / Abwärtssprung spezieller Fehler spezieller Fehler Kennlinienfehler spezieller Fehler Restdruck TEBS-E BETROFFENE KOMPONENTE Radsensor a Radsensor b Radsensor c Radsensor d Radsensor e Radsensor f EBS(ABS)-Relaisventil / Magnetansteuerung Anhängermodulator / Magnetansteuerung Anhängermodulator / Magnetansteuerung EBS-Relaisventil / Redundanz EBS-Relaisventil / Drucksensor Anhängermodulator / Redundanz...
- Seite 65 Fehlercodes und deren Bedeutung Frei konfigurierbare Funktion 4 Frei konfigurierbare Funktion 3 Frei konfigurierbare Funktion 2 Frei konfigurierbare Funktion 1 GIO-Frei konfigurierbare Analogfunktion GIO-Frei konfigurierbare Digitalfunktion Steckplatz GIO 5 Steckplatz GIO 4 Steckplatz GIO 3 Steckplatz GIO 2 Steckplatz GIO 1 Steckplatz GIO 6 Steckplatz GIO 7 ABS-Sensor / Memory-Bit...
- Seite 66 Fehlercodes und deren Bedeutung Ventil Restdruckhaltung für Rangierhilfe Ventil Restdruckhaltung für Anfahrhilfe Liftachsventil 2 Liftachsventil 1 pneumatische Steuerleitung Vorratsdrucksensor externes ELM externe ECAS interne ECAS / Kalibrierung J2497 Schalter Normalniveau 2 Taster Heben Taster Senken Bremslösefunktion Achslastkalibrierung Näherungsschalter für Anhängerlänge 1 Ausgang Lenkachssperre Schalter Lenkachssperre Ausgang Kippwarnung...
- Seite 67 Fehlercodes und deren Bedeutung Warnlampe GIO Betriebsstundenzähler Ausgang Überlast Anzeige Ausgang Überlast Anzeige 3. Modulator Schalter elektronische Parkbremse Ventil Federspeicher zusätzlicher Eingangsschalter Ventil elektronische Parkbremse Schalter Liftachse 1/2 aus Schalter RMS Bremsabstand Näherungsschalter Anhängerlänge 2 Näherungsschalter Anhängerlänge 3 Näherungsschalter Anhängerlänge 4 Schalter ECAS Regelverhalten Datenverbindung Motorwagen / Anhänger J1708...
-
Seite 68: Anhang
Fahrzeugtyp oder die jeweilige Marke geeignet ist. In unserer Druckschrift „Diagnose- und Prüfmittel“ mit der Nummer 815 XX0 037 3 finden Sie eine Übersicht aller verfügbaren Diagnosekabel. Zusätzlich finden Sie dort auch Informationen zum umfangreichen Angebot der WABCO System Diagnose mit PC. - Seite 212 ECUs da WABCO suportadas SISTEMA DE SISTEMA DE NÚMERO DE PEÇA DA ECU NÚMERO DE PEÇA DA ECU FREIOS FREIOS ABS D+ 446 004 629 0 - 446 004 631 0 ABS SAE 884 904 906 0 ABS D+ ABS SAE...
- Seite 223 ptBR...
- Seite 245 ptPT...
- Seite 278 支持的WABCO ECU 制动系统 ECU部件号码 制动系统 ECU部件号码 ABS D+ 446 004 629 0 - 446 004 631 0 ABS SAE 884 904 928 2 ABS D+ ABS SAE 884 905 044 0 446 004 634 0 ABS E+ ABS SAE 884 905 073 2...
- Seite 284 错误代码和其含义 错误描述 特殊错误 特殊错误 特性曲线错误 特殊错误 剩余压力 TEBS-E 涉及的部件 车轮传感器a 车轮传感器b 车轮传感器c 车轮传感器d 车轮传感器e 车轮传感器f EBS(ABS)继动阀/磁铁操控 挂车电磁阀/磁铁操控 挂车电磁阀/磁铁操控 EBS继动阀/备压 EBS继动阀/压力传感器 挂车电磁阀/备压 挂车电磁阀/压力传感器 内部轴荷传感器 磨损传感器 没有额定值选择/备压制动 内部额定压力传感器 外部额定压力传感器 内部额定压力传感器 挂车电磁阀/压力传感器 用于挂车长度的开关1 用于挂车长度的开关2 用于挂车长度的开关3 用于挂车长度的开关4 用于过载显示的开关 横向加速传感器 接近开关 可自由配置功能8 可自由配置功能7 可自由配置功能6 可自由配置功能5 可自由配置功能4...
