WABCO OPTITIRE Bedienungsanleitung Seite 25

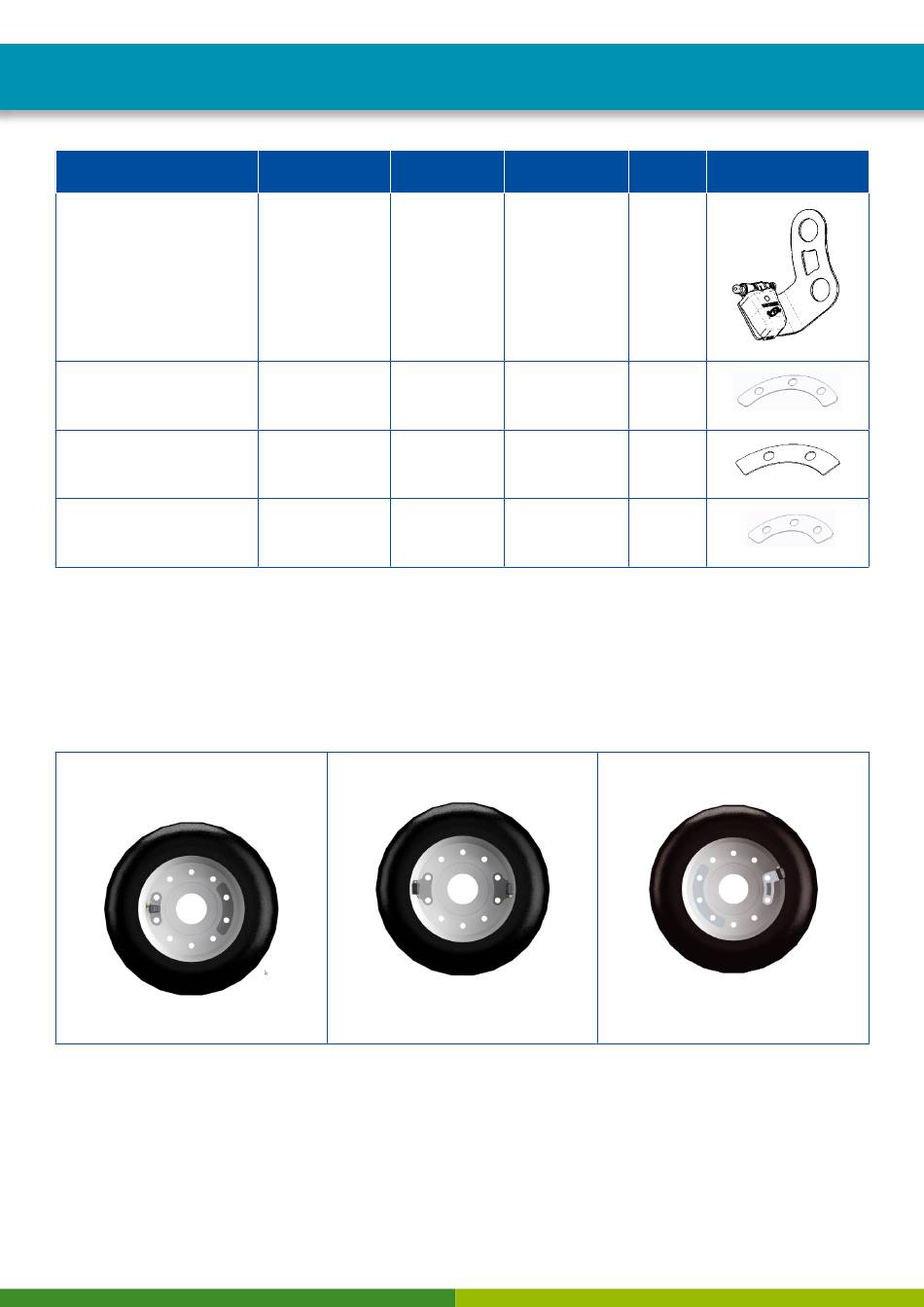

Komponenten
VERWENDUNG
Zwillingsreifen, Super
Single
Gegengewicht für
L-Shape-Sensor
Gegengewicht Einzelräder
Gegengewicht Einzelräder
(Nordamerika)
Gegengewicht
Damit durch den externen Sensor keine Unwucht am Rad entsteht, wird ein Gegengewicht auf der
gegenüberliegenden Seite montiert.
Bei Achsen mit Zwillingsbereifung wird kein Gegengewicht benötigt. Hier dient der externe Sensor des
einen Rades als Gegengewicht für den externen Sensor des anderen Rades. Die externen Sensoren
werden gegenüberliegend montiert.
Externer Sensor mit
Gegengewicht
WABCO LOCH
TEILENUMMER RADBOLZEN LOCHKREIS-Ø WINKEL
960 731 081 0 26 mm
960 905 822 4 26 mm
960 905 823 4 32 mm
960 905 820 4 26 mm
960 905 821 4 32 mm
960 905 824 4 26 mm
Externe Sensoren für
Zwillingsräder
(Draufsicht auf den äußeren
Zwilling)
225 mm 70°
335 mm 0°
335 mm 0°
285,75 mm 0°
Externer Sensor 960 731 051 0 mit
Gegengewicht 960 905 822 4
25
