WABCO OPTITIRE Bedienungsanleitung Seite 16

Systembeschreibung

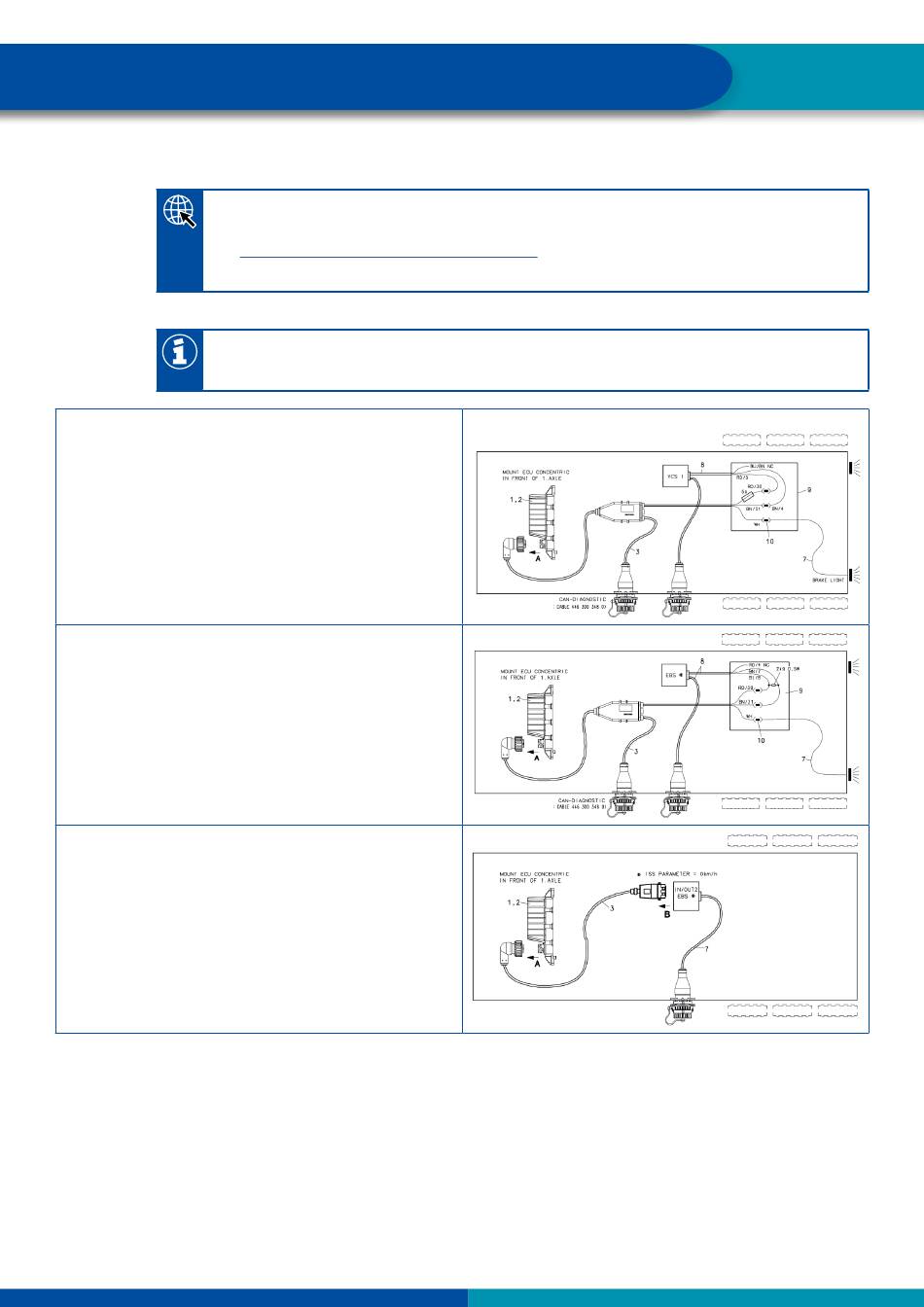

Schaltpläne für Anhängefahrzeuge
Schaltpläne
– Rufen Sie im Internet den WABCO Webshop auf:
– Suchen Sie den gewünschten Schaltplan über die 10-zehnstellige Nummer.
Wenn das OptiTire-System anstelle des IVTM-Systems installiert wird, ist zusätzlich das
Adapterkabel mit der WABCO Teilenummer: 894 600 001 2 erforderlich.
Schaltplan 841 801 943 0 „Trailer ABS VCS"
Kabel Position 8 (WABCO Teilenummer: 449 314 XXX 0)
wird aufgetrennt und in einer Verkabelungsbox mit Kabel
Position 3 (WABCO Teilenummer: 449 674 273 0) und
einer Leitung zum Bremslicht verbunden.
Schaltplan 841 801 941 0 „Trailer EBS ohne CAN-
Anbindung"
Kabel Position 8 (WABCO Teilenummer: 449 614 XXX 0)
wird aufgetrennt und in einer Verkabelungsbox mit Kabel
Position 3 (WABCO Teilenummer: 449 674 273 0) und
einer Leitung zum Bremslicht verbunden.
Der ISS-Ausgang darf nicht benutzt sein und muss auf
0 km/h gesetzt werden.
Schaltplan 841 801 945 0 „Trailer EBS D mit CAN"
Der Anschluss erfolgt mit Kabel Position 3 (WABCO
Teilenummer: 449 377 XXX 0 / 449 378 XXX 0).
Der ISS Ausgang darf nicht benutzt sein und muss auf 0
km/h gesetzt werden.
Die OptiTire-Diagnose erfolgt mit dem Diagnosekabel
446 300 329 2 über die Diagnose-Schnittstelle des
Trailer EBS.
16
