WABCO OPTITIRE Bedienungsanleitung Seite 17

Systembeschreibung

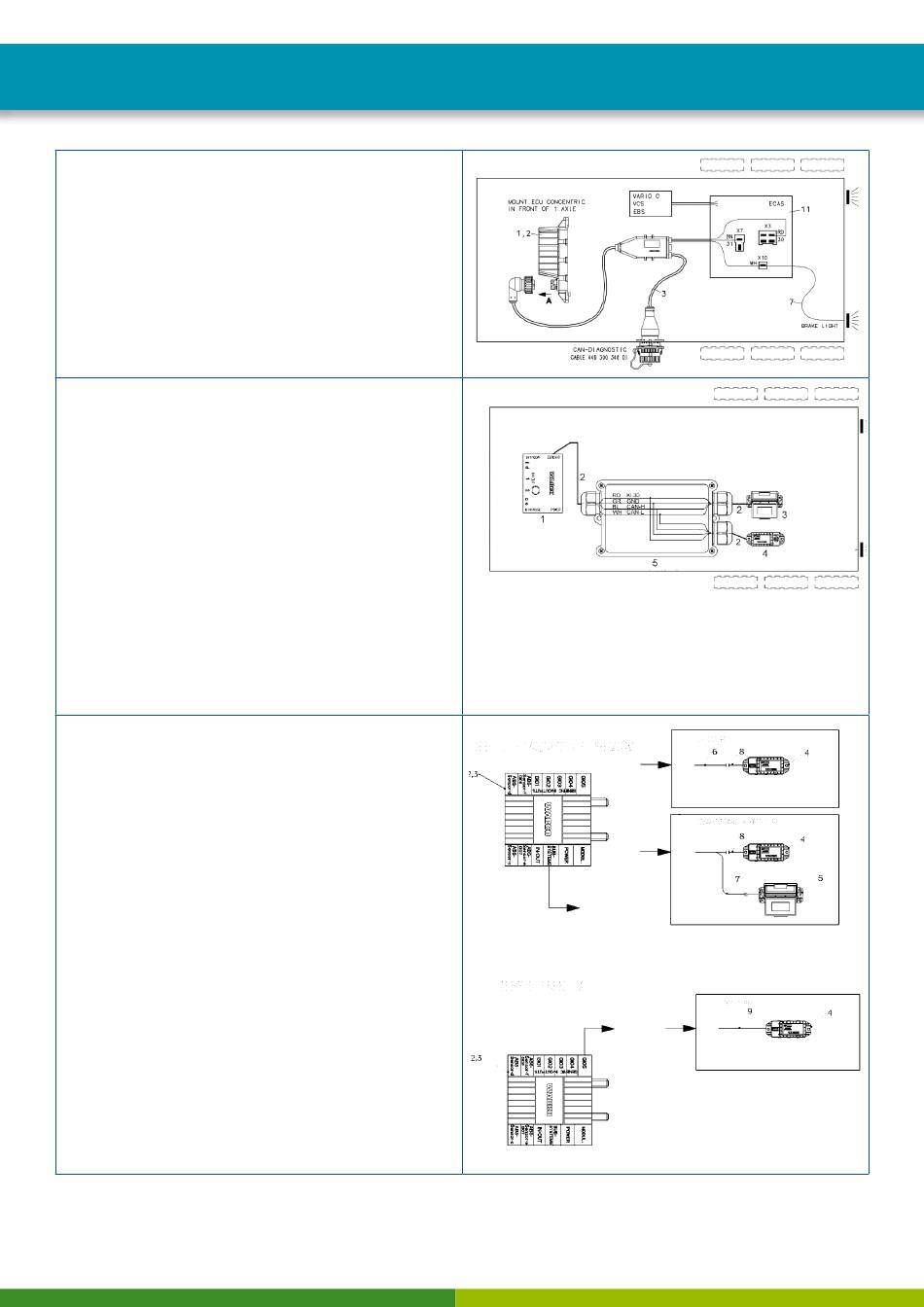

Schaltplan 841 801 940 0 „Trailer ECAS"
Das Kabel Position 3 (WABCO Teilenummer:
449 674 273 0) wird in den Unterkasten der ECAS-ECU
eingeführt und dort angeschlossen.
Zusätzlich wird ein Kabel zum Bremslicht (Position 7)
verlegt.
Es werden Kabelverschraubungen (PG 11:
894 130 312 2) für zwei Kabel benötigt.
Schaltplan 841 801 913 0 „Trailer EBS D und
SmartBoard"
(ab Baujahr 2004)
Der Anschluss von SmartBoard und OptiTire erfolgt am
Trailer EBS D Modulator am Anschluss IN/OUT2.
CAN2 muss über die Diagnose Software aktiviert sein.
1. Trailer EBS D Modulator
(WABCO Teilenummer: 480 102 014 0)
2. Kabelfamilie
(WABCO Teilenummer: 449 377 XXX 0)
3. SmartBoard
(WABCO Teilenummer: 446 192 110 0)
4. OptiTire-ECU
5. 5 Verteilergehäuse
Schaltplan 841 802 066 0 „Trailer EBS E"
Der Schaltplan zeigt verschiedene Schaltmöglichkeiten
mit Trailer EBS E auf.
1. Standard TEBS E (WABCO Teilenummer:
480 102 03X 0)
2. Premium TEBS E (WABCO Teilenummer:
480 102 06X 0)
3. Multi-Voltage TEBS E (WABCO Teilenummer:
480 102 08X 0)
4. OptiTire-ECU (WABCO Teilenummer:
446 220 110 0)
5. SmartBoard (WABCO Teilenummer:
446 192 11X 0)
6. Kabel (WABCO Teilenummer: 449 913 XXX 0)
7. Kabel (WABCO Teilenummer: 449 916 XXX 0)
8. Adapterkabel (WABCO Teilenummer:
894 600 001 2)
9. Kabel (WABCO Teilenummer: 449 627 XXX 0)
Zusätzliche GIO5-Optionen
17
