Systembeschreibung
5.3
Konfiguration für Anhängefahrzeuge
Übertragungsarten
Zur Anzeige der OptiTire-Daten des Anhängers im Fahrerhaus müssen Anhängefahrzeug und
Motorwagen bei einer Kommunikation über Funkstrecke mit OptiTire in Verbindung mit dem externen
Sensor WM2 ausgestattet sein.
Alternativ können Daten des Anhängefahrzeugs im Motorwagen angezeigt werden, wenn dieser
ein integriertes Display besitzt. Wenn dann auch das Anhängefahrzeug mit WABCO Trailer EBS
ausgerüstet ist, kann der Datentransfer über CAN zum Zentralrechner des Motorwagens erfolgen.

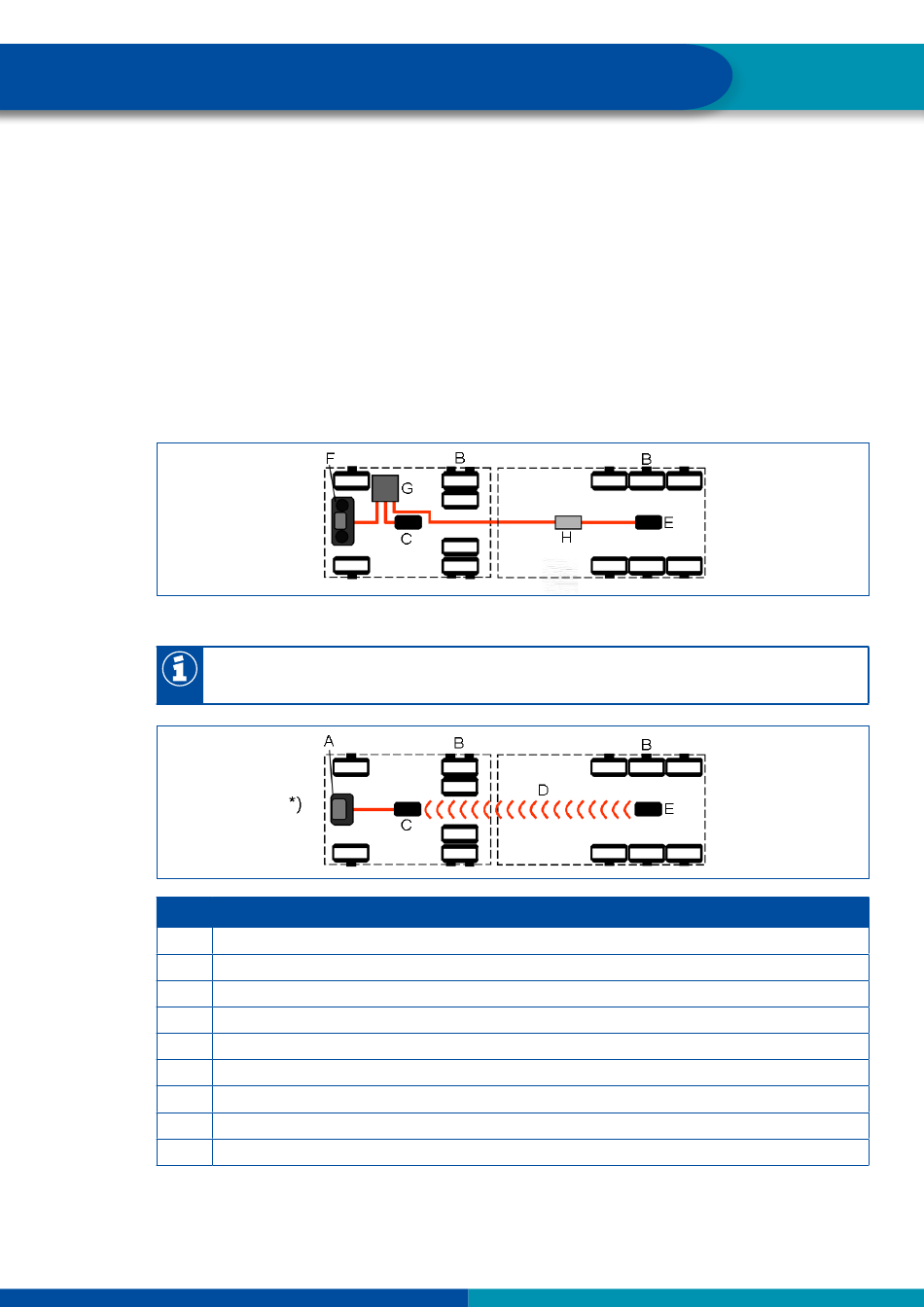

Die beiden Übertragungsarten Funkstrecke und CAN-Bus sind in den folgenden Abbildungen
gegenübergestellt.
Datenübertragung über CAN-Bus
Datenübertragung über Funkstrecke
Die Datenübertragung über Funkstrecke kann nur verwendet werden, wenn sowohl das
Zugfahrzeug als auch der Anhänger mit externen Sensoren ausgerüstet sind.
A
Display
B
Sensoren
C
ECU
D
Funkstrecke
E
Anhänger-ECU
F
Integriertes Display
G
Zentralrechner
H
TEBS Modulator
*)
in Verbindung mit externem Sensor bei Motorwagen und Anhänger
14
LEGENDE
