Anschließen Der Servoantriebe - Airflow DUPLEX Multi Eco-V Aufstell- Und Montageanleitung

DUPLEX Multi Eco / Multi Eco V – Stand 09/2019
Kundenseitig anzuschließen:
• Führen Sie das Kabel des Manostats PFE aus der Gerätesteuerung
in die Klemmdose im Sektor E1.
Wählbare Ausstattung:
• Führen Sie das Kabel PM2 aus der Gerätesteuerung in das Mano-
meter PM2.
• Ziehen Sie die Schläuche der Druckmessstelle PDI aus der oberen
Seite des Blockes C durch die Durchführung. Der kürzere Schlauch
endet hinter der Durchführung. Führen Sie den längeren Schlauch
bis an die Düse des Ventilators M2 und stecken ihn dort auf.

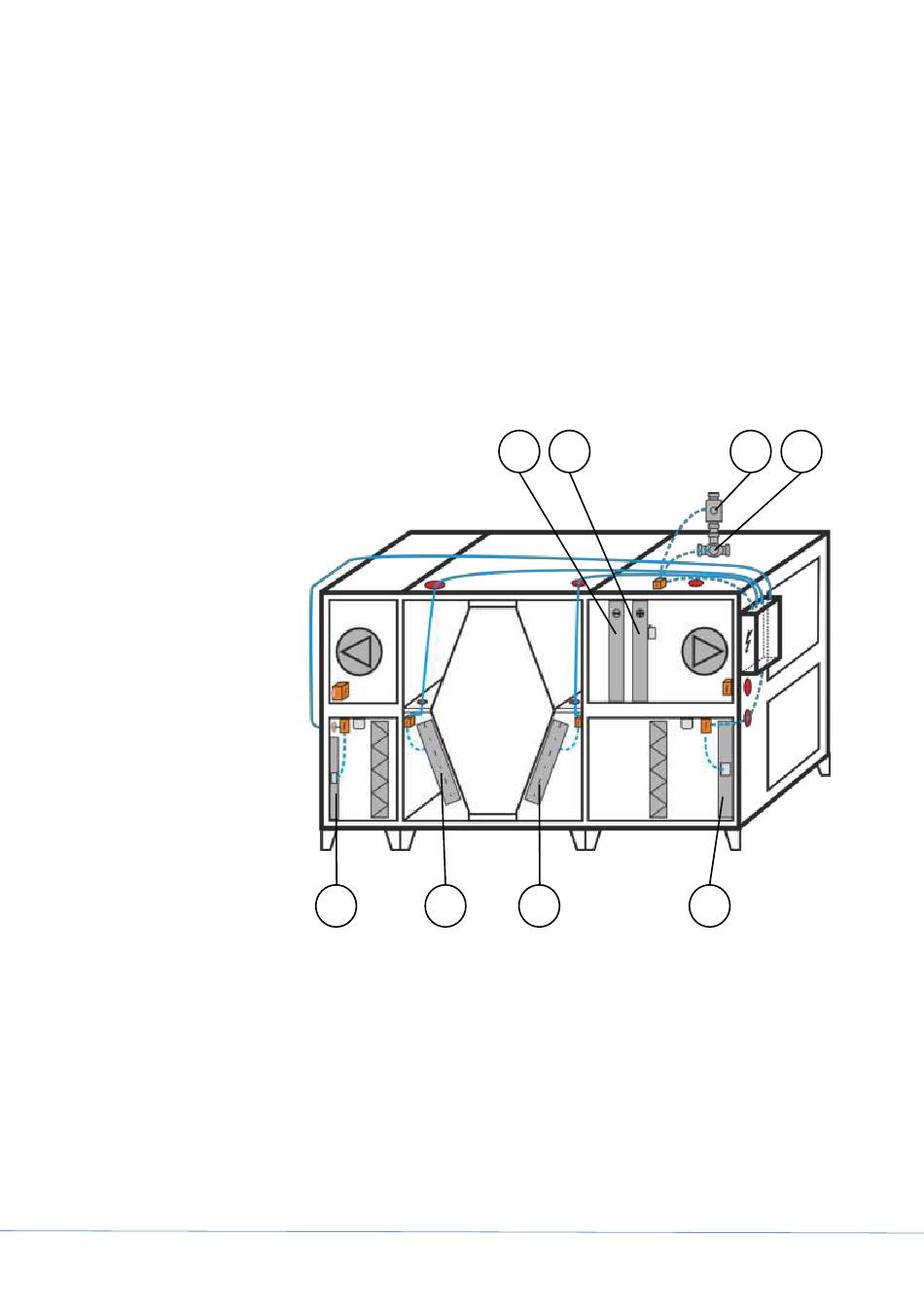

7.5.6 Anschließen der Servoantriebe
SE1 SB
Werkseitig angeschlossen:
• Das Kabel des Bypassklappenantrieb (SB) ist in der Klemmdose an-
geschlossen.
Wählbare Ausstattung:
• Der Kreislauf des Wasserkühlers CHW ist mit der Mischereinheit
verbunden.
• Der Kreislauf vom Warmwassererhitzer TPO ist mit der Pumpen-Mi-
schereinheit verbunden.
• Der Antrieb des Mischventil LS zur Steuerung des Wasserkühlers ist
in der Klemmdose angeschlossen.
CHW TPO
SC
LP LS
SI1
45
