Inhaltszusammenfassung für Airflow iCONstant T

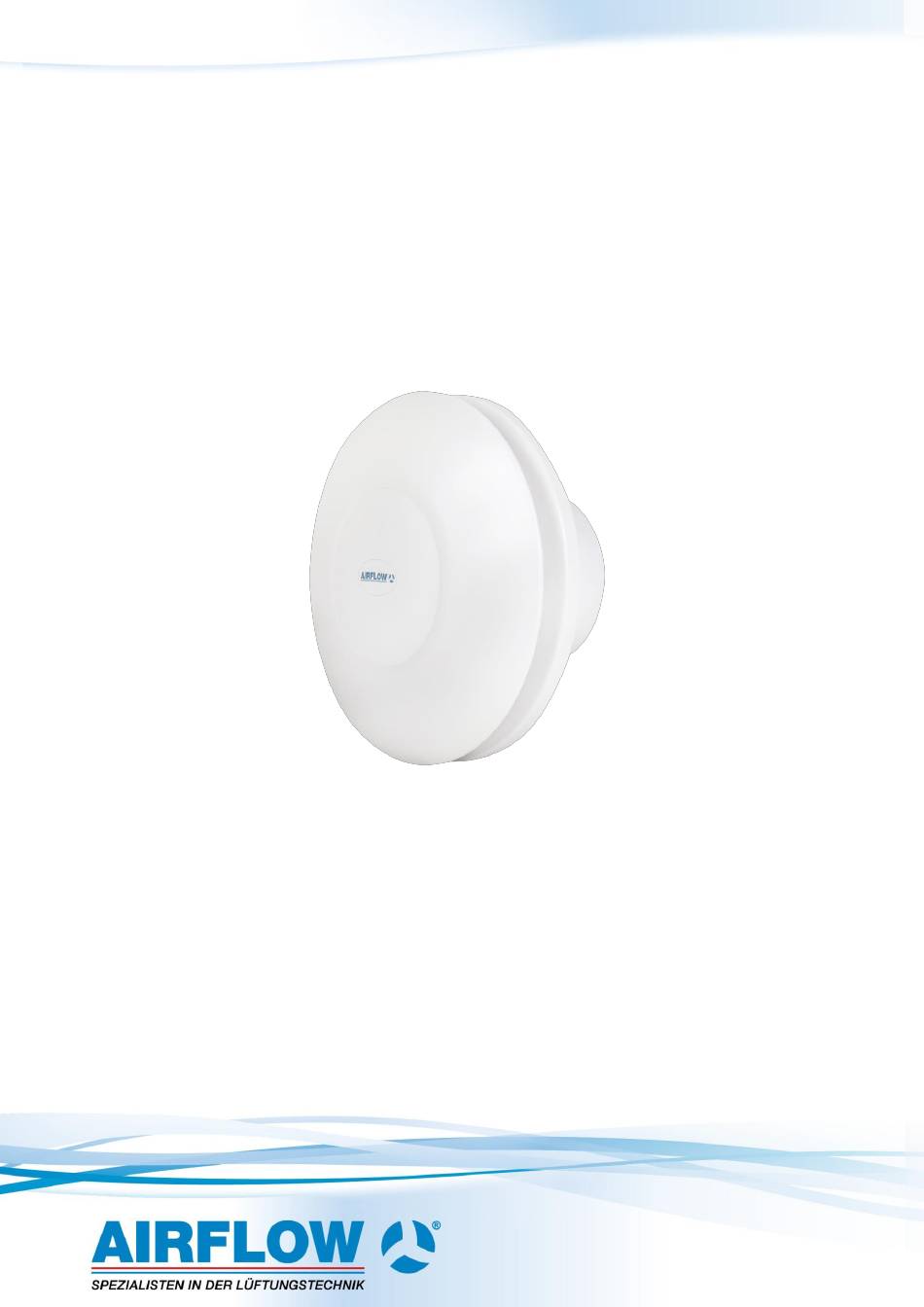

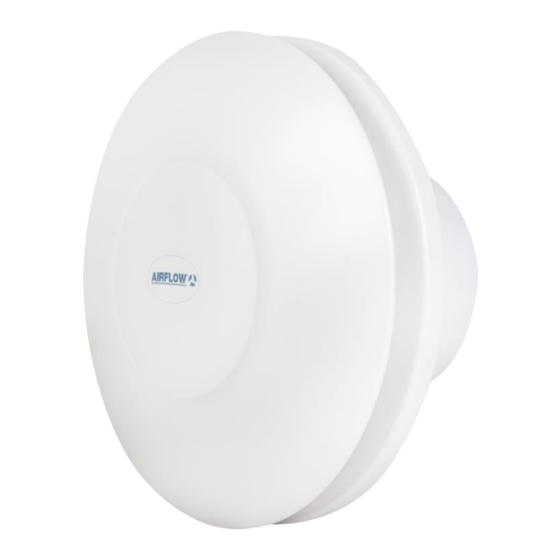

- Seite 1 Kleinraumlüfter iCONstant T iCONstant HT Montage- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Montage- und Bedienungsanleitung iCONstant Inhalt Lüfterdiagramm ................3 Lüfterabmessungen in mm .............. 3 Installation ..................4 Wand oder Decke präparieren ............5 Elektrische Installation ..............6 Zugang zur Elektronik ..............8 DIP-Schalterfunktionen ..............9 Diagnosesuchlauf starten .............. 10 Justierung bei Inbetriebnahme ............. 10 10. -
Seite 3: Lüfterdiagramm
Montage- und Bedienungsanleitung iCONstant Lüfterdiagramm Lüfterabmessungen in mm Model iCONstant In unserem ICONstant-Sortiment sind sowohl Timer- als auch Feuchte-/Timer- Versionen erhältlich. Bei der Installation sind Grundvolumenströme von 22; 29 oder 47 m³/h wählbar. Die Boostfunktion wird über die Zugschnur, einen externen Schalter oder Feuchtesensor (nur Modell HT) aktiviert. -
Seite 4: Installation
Montage- und Bedienungsanleitung iCONstant Installation Frontblede entfernen Gegen den Uhrzeigersinn drehen und Abheben. Rückplattenabdeckung abnehmen. Schraube an der Unterkante der Rückplattenabdeckung entfernen. Rückplattenabdeckung gegen den Uhrzeigersinn drehen Abheben... -
Seite 5: Wand Oder Decke Präparieren
Montage- und Bedienungsanleitung iCONstant Wand oder Decke präparieren Über die mitgelieferte Schablone wird ein Abluftrohr passend für eine starre Luftleitung mit 100 mm Durchmesser markiert und gebohrt. Loch für Elektrokabel vorsehen. Mitgelieferte Dübel anbringen. Der Lüfter wird über das Abluftrohr montiert. Stellen Sie sicher, dass das Kabel durch die mitgelieferte Kabeltülle geführt wird. -
Seite 6: Elektrische Installation
Montage- und Bedienungsanleitung iCONstant Elektrische Installation N – Neutral Verdrahtung mit L – Live externer Schaltung T - Trigger N – Neutral Verdrahtung ohne L – Live externer Schaltung Alle elektrischen Installationen sollten von einem zugelassenen Elektroinstallateur gemäß VDE 0100 erfolgen. iCONstant-Lüfter erfordern eine 90-264V 50/60Hz- Spannungsversorgung. - Seite 7 Montage- und Bedienungsanleitung iCONstant Befestigen Sie die Zuleitung an der Klemmenleiste. L - Live, N - Neutral und T - Trigger (wahlweise). Die Zuleitung befestigen Sie mit der mitgelieferten Zugentlastung am Hauptgehäuse des Lüfters. Rückplattenabdeckung einsetzen. 1. Rückplattenabdeckung auf das Hauptgehäuse aufsetzen. 2.
-
Seite 8: Zugang Zur Elektronik
Montage- und Bedienungsanleitung iCONstant Zugang zur Elektronik Elektronikabdeckung entfernen Zwei Befestigungsschrauben lösen, Elektronikabdeckung abheben. Beschreibung der elektronischen Regelung. -
Seite 9: Dip-Schalterfunktionen
Montage- und Bedienungsanleitung iCONstant DIP-Schalterfunktionen Vorstehend sind die Werkseinstellungen der DIP-Schalter markiert. -
Seite 10: Diagnosesuchlauf Starten
Montage- und Bedienungsanleitung iCONstant Diagnosesuchlauf starten Justierung bei Inbetriebnahme Die Justierung des Volumenstroms erfolgt zur Erhöhung über den oberen Knopf, zur Verringerung über den unteren Knopf. -
Seite 11: Feuchtefunktion (Nur Beim Ht-Modell)
Montage- und Bedienungsanleitung iCONstant Neuen Grund- Gewählten Grund volumenstrom speichern volumenstrom zurücksetzen Setzen Sie die Elektronikabdeckung ein und befestigen Sie diese mit den 2 Fixierungsschrauben. Prüfen Sie, ob der Lüfter läuft. Sollte die LED permanent aufleuchten, prüfen Sie, ob das Lüfterrad blockiert ist, und beheben Sie dies entsprechend. -
Seite 12: Boostfunktion Aktivieren
Montage- und Bedienungsanleitung iCONstant Boostfunktion aktivieren Über die Zugschnur oder Steuerphasen-Aktivierung wird der Volumenstrom über die am Timer eingestellte Dauer auf Boostfunktion geschaltet. Von 22 m³/h bis 29 m³/h Von 29 m³/h bis 47 m³/h Von 47 m³/h bis 72 m³/h Aufbewahrung der Zugschnur Bei Nichtbenutzung um Halter gewickelt aufbewahren. -
Seite 13: Leitfaden Für Eine Gute Installation
Montage- und Bedienungsanleitung iCONstant Leitfaden für eine gute Installation Deckeninstallation Um bei Deckeninstallationen einen Rückfluss von Kondensat in den Lüfter zu vermeiden, ist zu empfehlen, eine Kondensatfalle (optional - Art.: 72042) in den vertikalen Bereich der Lüfteraus-gangsleitung zu montieren. -
Seite 14: Installation Mit Flexiblen Luftleitungen
Montage- und Bedienungsanleitung iCONstant Installation mit flexiblen Luftleitungen Bei Verwendung einer flexiblen Luftleitung darf sich der Durchmesser nicht verringern, und im Hinblick auf die Lüftung empfiehlt sich, die Leitung höchstens auf 90 % ihrer maximal möglichen Länge zu verlängern, um so den bestmöglichen Luftstrom zu erhalten. -
Seite 15: Wartung
Materialien oder Verarbeitung. Die Garantie ist lediglich auf den Lüfter anwendbar und nicht auf eine ggf. erforderliche Neuinstallation des Lüfters. Für den Fall, dass ein Teil als defekt befunden wird, behält Airflow sich das Recht vor, dieses zu reparieren oder nach unserem Ermessen kostenlos zu ersetzen, immer vorausgesetzt, dass das Gerät:...
