Anschluss der Kondensatableitung

DUPLEX Multi Eco / Multi Eco V – Stand 09/2019
∆��
ℎ = + 50 [����]
1
10
∆��
ℎ = 1,5 + 100 [����]
10
∆��
ℎ = + 50 [ ���� ]
2
2 ∙ 10
Δp – Differenzdruck in der Kammer des Gerätes. Eine Höhe des Si-
phons von h = 15 - 20 cm genügt für die meisten Installationen.
Die Anzahl der Kondensatanschlüsse hängt von der Ausführung der
Geräte ab.
• Schließen Sie an den Kondensatanschluss des Lüftungsgerätes
(ø32mm) einen Siphon oder einen flexiblen Schlauch an, der wie ein
Siphon mit den Maßen nach Abb.1 geformt wird. Fixieren Sie den
geformten Siphon fachgerecht.
• Schließen Sie den Siphon an ein Abwasserrohr an, um das anfal-
lende Kondensat entsprechend in das Abwasser abzuführen.
Stellen Sie die Durchlässigkeit und das Gefälle des Abwasser-
rohres sicher.
• WICHTIG: Füllen Sie den Siphon der Kondensatableitung mit Was-
ser - nur so ist ein ordnungsgemäßes Abführen des anfallenden
Kondensats gewährleistet.

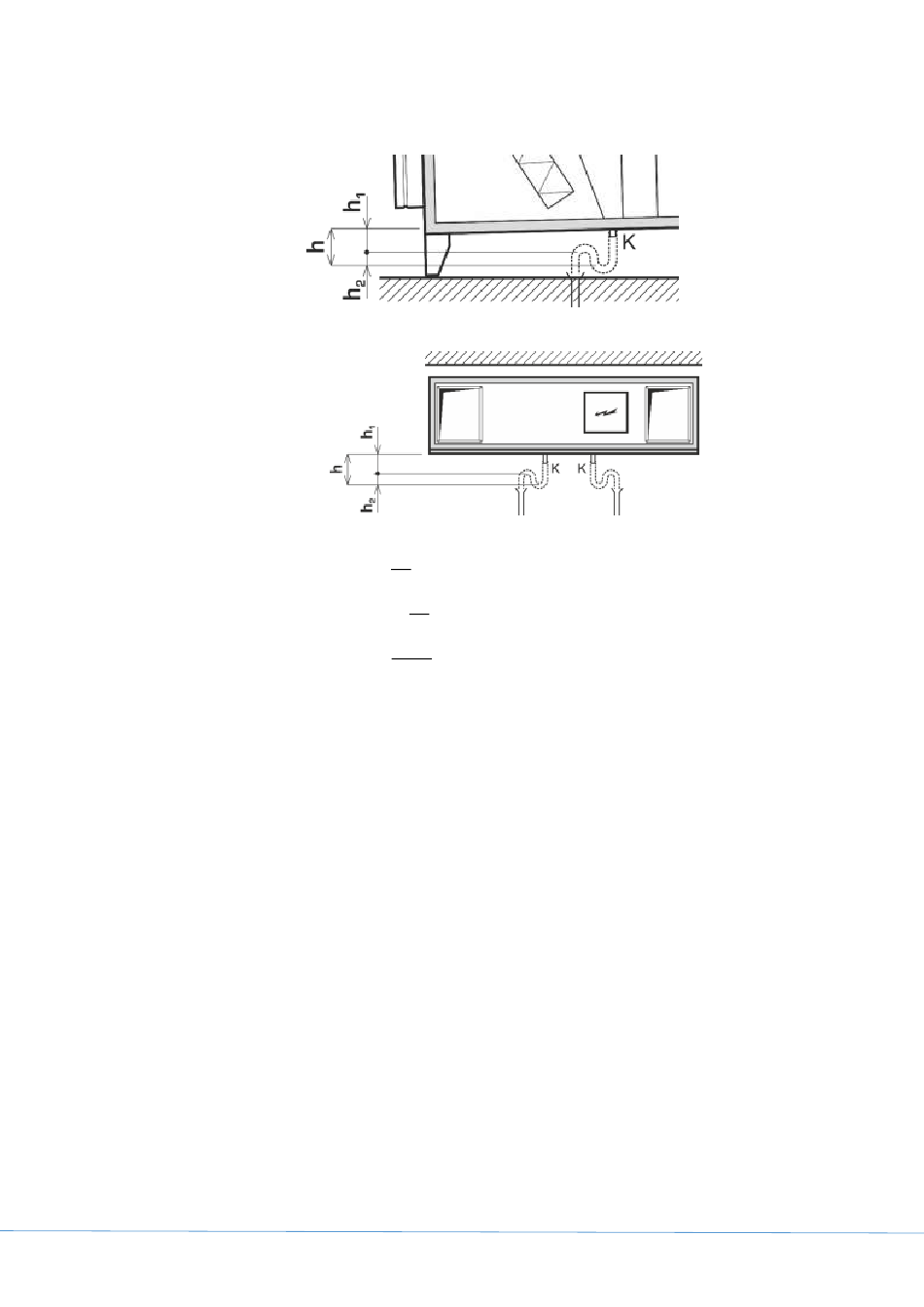

Abb. 1
