5. Geräteaufbau

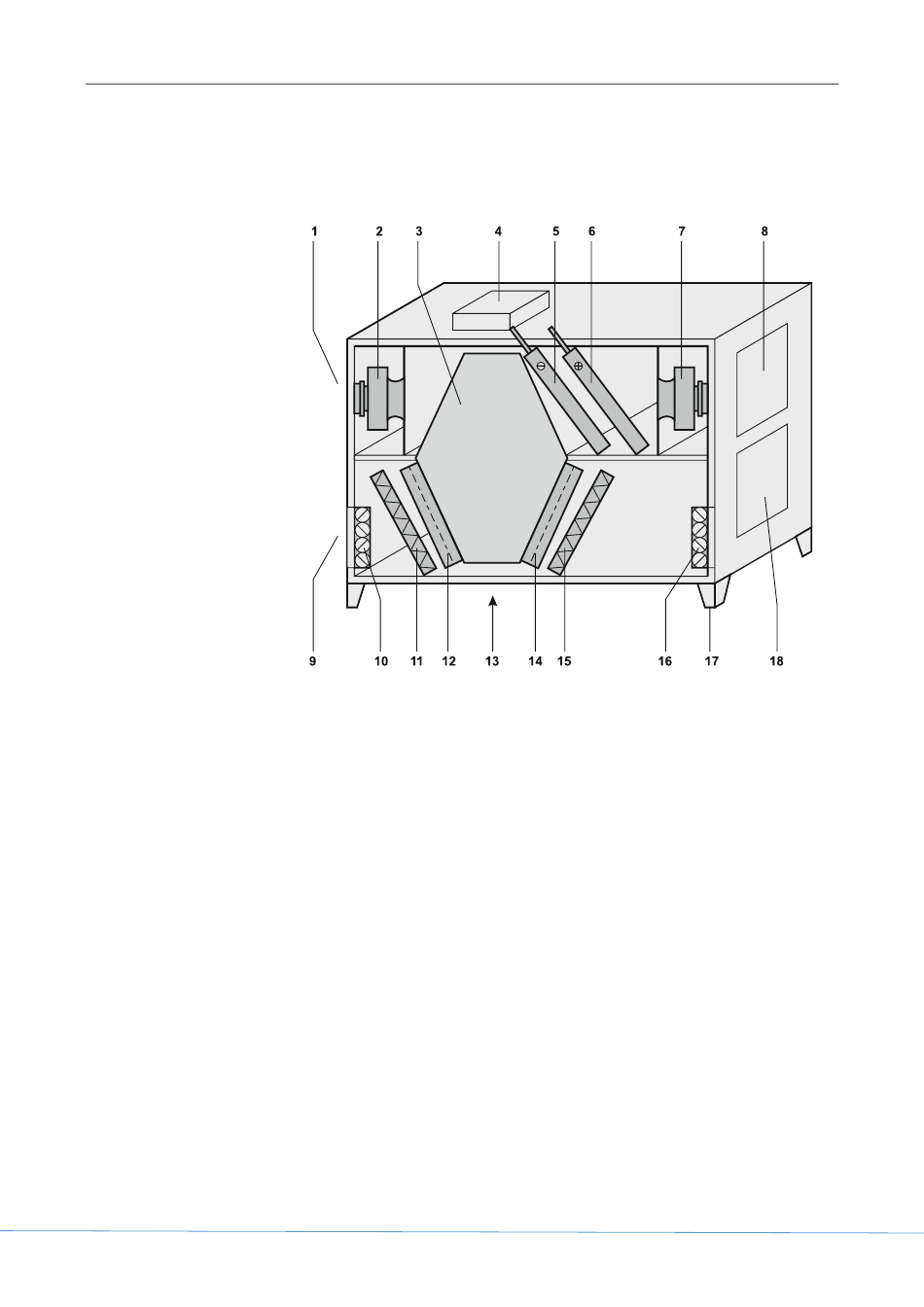

5.1 DUPLEX Multi Eco - Gehäuse einteilig
26
1. Fortluft
2. Fortluftventilator
3. Wärmerückgewinnung
4. Gerätesteuerung
5. Wasserkühler / Direktverdampfer *
6. Warmwasser-Heizregister *
7. Zuluftventilator
8. Zuluft
9. Außenluftansaugung
10. Außenluft-Verschlussklappe
11. Außenluftfilter
12. Bypassklappe
13. Kondensatablauf
14. Umluftklappe *
15. Abluftfilter
16. Abluft-Verschlussklappe *
17. Gerätefüße (justierbar)
18. Abluftansaugung
