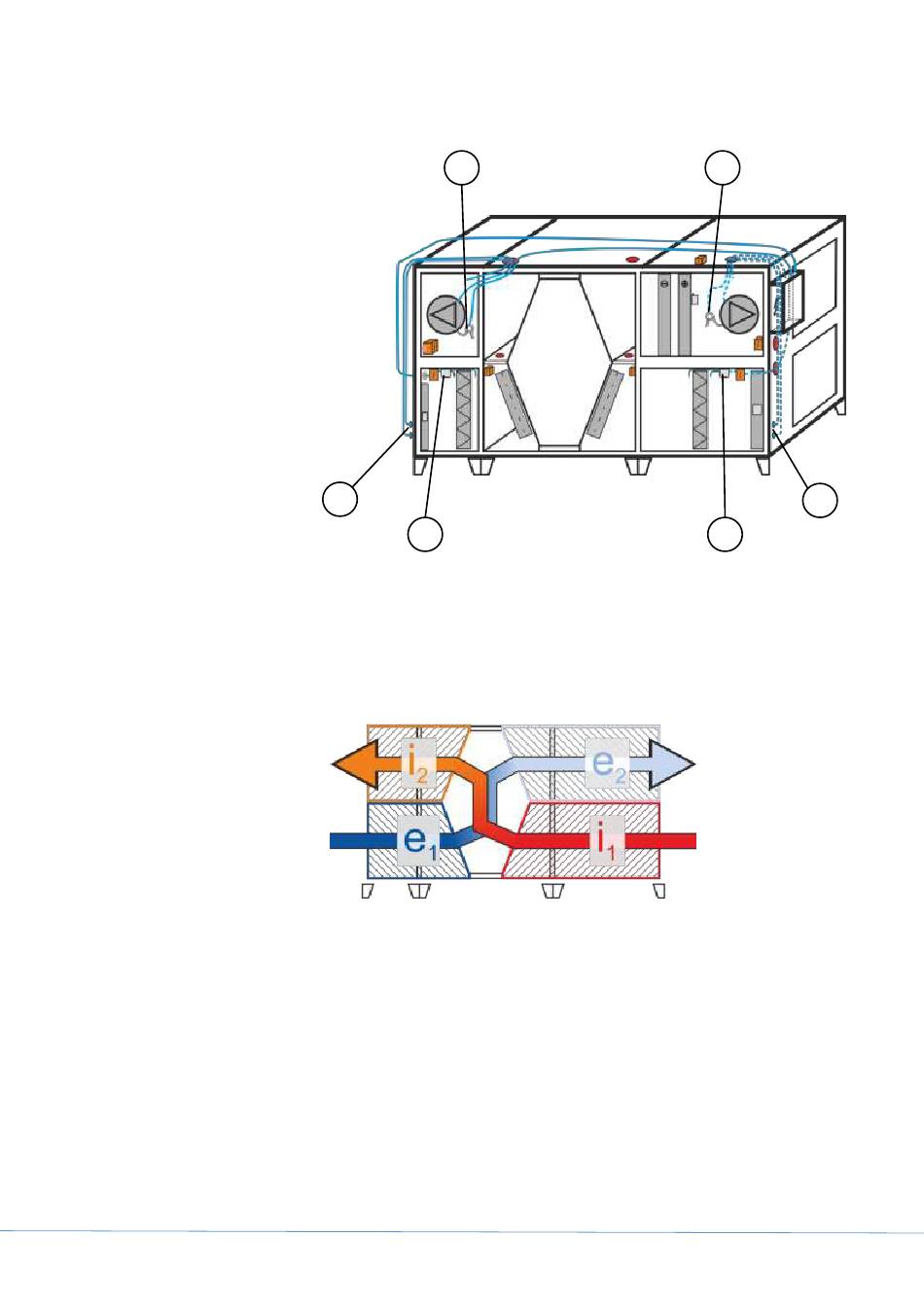

7.5.5 Anschließen der Druckmessgeber
PM2
PDI
PFE
Werkseitig angeschlossen:
• Das Manostat PFI ist in der Klemmdose im Bereich I1 (siehe Bild
unten) angeschlossen. Die Verdrahtungsbox ist in der Gerätesteue-
rung angeschlossen;
• Manostat PFE ist in der Klemmdose angeschlossen.
Wählbare Ausstattung:
• Das Kabel vom Manometer PM1 ist in der Gerätesteuerung ange-
schlossen;
• Die Druckmessstelle PDI, welche den Druckanstieg des Ventilators
M2 misst, ist an der linken Seite der Einheit angeschlossen. Die
Schläuche sind an die obere Seite des Geräteblocks C ausgeführt.
• Die Druckmessstelle PDE, welche den Druckanstieg des Ventilators
M1 misst, ist an der rechten Seite der Einheit angeschlossen. Die
von der Druckmessstelle führenden Schläuche sind angeschlossen.
DUPLEX Multi Eco / Multi Eco V – Stand 09/2019
C B
PM1
A
PDE
PFI
