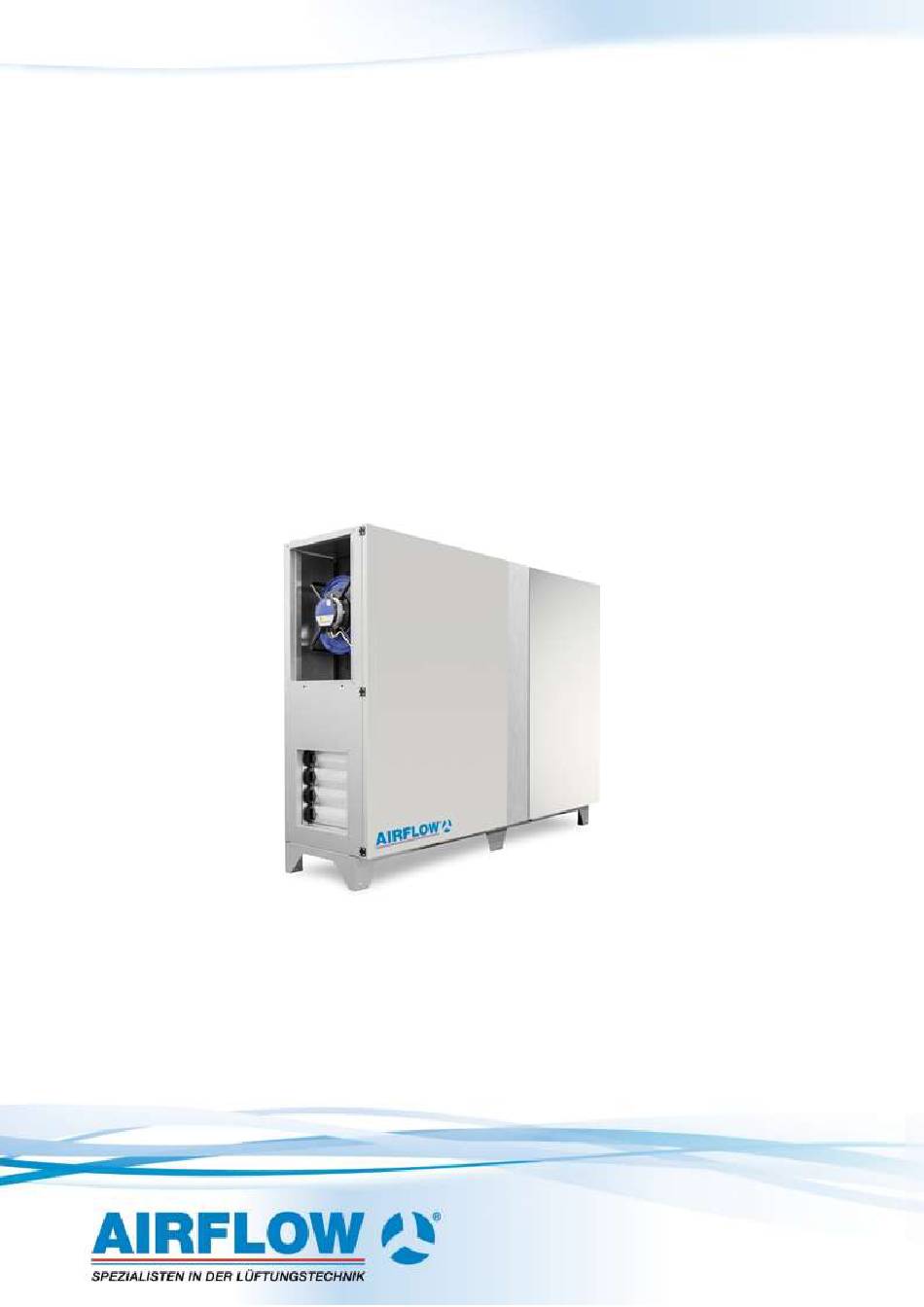

- Seite 1 Lüftungsgerät DUPLEX Multi Eco DUPLEX Multi Eco-V Aufstell- und Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
DUPLEX Multi Eco - Gehäuse einteilig ............... 26 DUPLEX Multi Eco - Gehäuse dreiteilig ..............27 Technische Daten ......................... 28 DUPLEX Multi Eco ...................... 28 DUPLEX Multi Eco-V ....................28 Aufstellung und Montage ....................... 29 DUPLEX Multi Eco / Multi Eco V – Stand 09/2019... - Seite 3 Kontrollen vor Montagebeginn ..................29 Verbringung an den Aufstellort ..................30 Körperschalldämmung ....................30 Montage der einteiligen Geräte ................... 31 7.4.1 Einzuhaltende Freiräume für Wartung und Service ............. 32 7.4.2 DUPLEX Multi Eco - Standmontage ................33 7.4.3 DUPLEX Multi Eco - Bodenmontage ................. 37 Montage der dreiteiligen Geräte ..................
- Seite 4 Herausgeber: Airflow Lufttechnik GmbH Kleine Heeg 21 DE-53359 Rheinbach Fon: +49 (2226) 92 05 - 0 Fax: +49 (2226) 92 05 - 11 Erstellungsdatum: 09/2019 DUPLEX Multi Eco / Multi Eco V – Stand 09/2019...
-
Seite 5: Information Zu Dieser Anleitung
Darüber hinaus sind die für den Einsatzbereich des DUPLEX Multi Eco(-V) Lüftungsgerätes geltenden örtlichen Unfallverhütungsvor- schriften und allgemeinen Sicherheitsbestimmungen einzuhalten. Die Airflow Lufttechnik GmbH haftet nicht für Schäden, die durch un- sachgemäße Montage im Widerspruch mit der Montageanleitung und im Widerspruch mit den gültigen Bestimmungen für die Montage von lufttechnischen Anlagen und Regelsystemen entstehen. - Seite 6 Darstellung der Sachverhalte nicht unbedingt maß- stabsgerecht und können evtl. von dem gelieferten Gerät abweichen. Diese Bedienungsanleitung darf ohne ausdrückliche Genehmigung der Airflow Lufttechnik GmbH auch nicht auszugsweise vervielfältigt, noch Dritten zugänglich gemacht werden! Hygieneanforderungen der Richtlinie VDI6022 Punkte und Artikel, die mit einem blauen Balken gekennzeichnet sind, gelten für Geräte mit den Hygieneanforderungen der Richtlinie...
-
Seite 7: Allgemeine Beschreibung Der Multi Eco Lüftungsgeräte
Allgemeine Beschreibung der Multi Eco Lüftungsgeräte DUPLEX Multi Eco Lüftungsgeräte gibt es in den Ausführungen: DUPLEX Multi Eco - Anschlussstutzen seitlich DUPLEX Multi Eco-V - Anschlussstutzen oben DUPLEX Multi Eco sind universelle Lüftungsgeräte mit Kreuzgegen- strom-Wärmetauscher. Sie sind hocheffizient bei der Wärmerückge- winnung verbunden mit geringster Leistungsaufnahme der Ventilato- ren. -
Seite 8: Typenübersicht
DUPLEX 6500 Multi Eco - Gehäuse 1-teilig DUPLEX 7500 Multi Eco - Gehäuse 3-teilig DUPLEX 9000 Multi Eco - Gehäuse 3-teilig DUPLEX Multi ECO-V (Anschlussstutzen oben) DUPLEX 1500 Multi Eco - Gehäuse 1-teilig DUPLEX 2500 Multi Eco - Gehäuse 1-teilig DUPLEX 3500 Multi Eco - Gehäuse 1-teilig... -
Seite 9: Haftungsbeschränkung
Alle Angaben und Hinweise in dieser Montageanleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, dem Stand der Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Airflow Lufttechnik GmbH übernimmt keine Haftung für Schäden aufgrund: • Nichtbeachtung der Montageanleitung •... -
Seite 10: Sicherheit
2. Sicherheit Dieses Kapitel gibt einen Überblick über alle wichtigen Sicherheitsas- pekte für einen optimalen Schutz des Personals für eine sichere Mon- tage. Das DUPLEX Multi Eco Lüftungsgerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren für Leib und Leben des Monta- gepersonals oder Dritter bzw. -
Seite 11: Warnhinweise In Dieser Bedienungsanleitung
Warnhinweise in dieser Bedienungsanleitung Wichtige sicherheitstechnische Hinweise in dieser Montageanleitung sind durch Symbole gekennzeichnet. Diese angegebenen Hinweise zur Arbeitssicherheit müssen unbedingt eingehalten und befolgt wer- den. In diesen Fällen besonders vorsichtig verhalten, um Unfälle, Per- sonen- und Sachschäden zu vermeiden. Neben den Hinweisen in dieser Montageanleitung müssen auch die allgemeingültigen und örtlichen Sicherheits- und Unfallverhütungsvor- schriften beachtet und angewiesen werden! -
Seite 12: Bestimmungsgemäße Verwendung
Bedingungen (z.B. andauernde hohe Luft- feuchtigkeit, übermäßige Beanspruchung durch klimatische Einflüsse, starke Luftverschmutzung oder längere Stillstandzeiten etc.) ist eine Einsatzfreigabe seitens der Airflow Lufttechnik GmbH erforderlich, da die Serienausführung hierfür möglicherweise ungeeignet ist. Das Lüftungsgerät dient zur Belüftung von Gebäuden bei den folgen- den Lufttemperatur Bedingungen, Außenluft (ODA) von -25°C bis +40°C. -
Seite 13: Verantwortung Des Betreibers
Betrieb von Feuerstätte und Wohnungslüftung (Informa- tionen über den Bundesverband des Schornsteinfegerhandwerks- Zentralinnungsverband (ZVI) sind zu beachten! • Airflow-Lüftungsgeräte mit Wärmerückgewinnung dürfen nur dann in Räumen mit anderen raumluftabhängigen Feuerstätten installiert und betrieben werden, wenn deren Abgasabführung durch DUPLEX Multi Eco / Multi Eco V – Stand 09/2019... -
Seite 14: Personalqualifikation Und -Pflichten
Sicherheitseinrichtungen (bauseitig) überwacht wird, die im Auslösefall das Airflow-Lüftungsgerät spannungsfrei schalten. Dem Montagepersonal sind weiterhin Hinweise zu geben über: • Erforderliche Schutzmaßnahmen und Verhaltensregeln einschließ- lich Anweisungen über die Erste Hilfe. • Das Verbot, Sicherheitseinrichtungen zu ändern oder unwirksam zu machen. -
Seite 15: Prüfung Der Hygienischen Anforderungen Gemäß Der Vdi-Richtlinie
Lufttechnische Systeme müssen gemäß der hygienischen Richtlinie VDI 6022 mit Verschlussklappen ausgerüstet sein, so dass Luft nicht ungewollt durch die Anlage strömen kann. Benutzen Sie möglichst nur Verschlussklappen aus dem Airflow-Zu- behör. Für die einwandfreie Funktion der Luftklappen ist das Pla- nungsbüro bzw. die Montagefirma verantwortlich. -
Seite 16: Sicherheitshinweise Für Die Montage
Sicherheitshinweise für die Montage Jede sicherheitsbedenkliche Arbeitsweise ist zu unterlas- sen! • Das Lüftungsgerät muss bei Störungen sofort abgeschaltet werden. Es darf erst wieder in Betrieb genommen werden, wenn die Störung behoben wurde. • Das Lüftungsgerät muss durch einen abschließbaren Trennschalter (Not-Aus-Schalter) vom Stromnetz trennbar sein. -
Seite 17: Restgefahren
Anlagen mit Warmwasser-Lufterhitzer • müssen dauerhaft am Stromnetz angeschlossen sein, um den Frost- schutz des Warmwasser-Lufterhitzers zu gewährleisten. Bei einer längerfristigen Stromabschaltung muss das Heizmedium sowohl vom Warmwasser-Lufterhitzer als auch von der Regelungs- einheit (Mischer, Pumpe…) abgelassen werden. Wir empfehlen, das Heizmedium des Warmwasser-Lufterhitzers mit Druckluft vollständig zu entleeren. -
Seite 18: Verhalten Im Gefahrenfall Und Bei Unfällen
Verhalten im Gefahrenfall und bei Unfällen Vorbeugende Maßnahmen • Stets auf Unfälle oder Feuer vorbereitet sein! • Erste-Hilfe-Einrichtungen (Verbandskasten, Decken usw.) griffbereit aufbewahren. • Personal mit Unfallmelde-, Erste-Hilfe- und Rettungseinrichtungen vertraut machen. • Zufahrtswege für Rettungsfahrzeuge freihalten. Im Fall der Fälle - richtig handeln •... -
Seite 19: Sicherheitsaufkleber
Sicherheitsaufkleber Die folgenden Symbole und Hinweisschilder beziehen sich auf die un- mittelbare Umgebung in der sie angebracht sind. Gefahr durch unleserliche Symbole! Im Laufe der Zeit können Aufkleber und Schilder verschmutzen oder auf andere Weise unkenntlich werden. Deshalb: • Alle Sicherheits- und Bedienungshinweise in stets gut lesbarem Zu- stand halten. - Seite 20 DUPLEX Multi Eco / Multi Eco V – Stand 09/2019...
-
Seite 21: Sendungsannahme, Lagerung Und Transport
3. Sendungsannahme, Lagerung und Transport Annehmen der Lieferung • Überprüfen Sie die Lieferung sofort auf Beschädigungen. Reklamie- ren Sie diese umgehend bei dem Transportunternehmer. Bei nicht fristgerechter Reklamation gehen evtl. Ansprüche verloren. • Vergleichen Sie die Lieferung in allen Punkten mit dem Lieferschein. Lagerung •... -
Seite 22: Zulässige Transportmittel
3.3.1 Zulässige Transportmittel Lüftungsgeräte DUPLEX Multi Eco dürfen nur mittels Hubwagen, Ga- belstapler oder mit Kran transportiert bzw. angehoben werden. • mit Hubwagen - mind. Gabellänge 1.800 mm • mit Gabelstapler - mind. Gabellänge 1.800 mm - mind. Abstand der Gabeln 800 mm •... -
Seite 23: Hinweise Zum Krantransport
3.3.2 Hinweise zum Krantransport Handhabung mit Kranstrebe Bei Verwendung eines Krans muss eine Querstrebe (Krantra- verse) verwendet werden, auch um Beschädigungen / Verformun- gen des Gerätes zu vermeiden. Bei der Verwendung von „Querstreben“ müssen diese breiter sein als das zu hebende Gerät. Sichern Sie das Gerät vor dem Transport vor umkippen bzw. -
Seite 24: Abmessungen Je Ausführung
4. Abmessungen je Ausführung DUPLEX 500 … 1500 Multi Eco Anschlussstutzen seitlich - Gehäuse einteilig A [mm] B [mm] C [mm] DUPLEX 500 Multi Eco 1.600 1015 DUPLEX 800 Multi Eco 1.800 1.220 DUPLEX 1100 Multi Eco 1.920 1.350 DUPLEX 1500 Multi Eco 2.300 1.890 DUPLEX 2500 ... -
Seite 25: Duplex 7500
DUPLEX 7500 ... 9000 Multi Eco Anschlussstutzen seitlich - Gehäuse dreiteilig DUPLEX 7500 3.370 1.620 2.012 1.403 1.296 Multi Eco DUPLEX 9000 3.370 2.100 2.012 1.403 1.296 Multi Eco DUPLEX 1500 ... 6500 Multi Eco-V Anschlussstutzen oben - Gehäuse einteilig A [mm] B [mm] C [mm]... -
Seite 26: Geräteaufbau
5. Geräteaufbau DUPLEX Multi Eco - Gehäuse einteilig Fortluft Fortluftventilator Wärmerückgewinnung Gerätesteuerung Wasserkühler / Direktverdampfer * Warmwasser-Heizregister * Zuluftventilator Zuluft Außenluftansaugung Außenluft-Verschlussklappe Außenluftfilter Bypassklappe Kondensatablauf Umluftklappe * Abluftfilter Abluft-Verschlussklappe * Gerätefüße (justierbar) Abluftansaugung DUPLEX Multi Eco / Multi Eco V – Stand 09/2019... -
Seite 27: Duplex Multi Eco - Gehäuse Dreiteilig
DUPLEX Multi Eco - Gehäuse dreiteilig Fortluft Fortluftventilator Wärmerückgewinnung Wasserkühler / Direktverdampfer * Warmwasser-Heizregister * Zuluftventilator Gerätesteuerung Zuluft Außenluftansaugung Außenluft-Verschlussklappe Außenluftfilter Bypassklappe Kondensatablauf Umluftklappe * Gerätefüße (justierbar) Abluftfilter Abluft-Verschlussklappe * Abluftansaugung * wählbare Ausstattung DUPLEX Multi Eco / Multi Eco V – Stand 09/2019... -
Seite 28: Technische Daten
3350 2920 3000 2980 2980 2700 2700 2700 2570 Nenndrehzahl - max. Heizleistung T - max. Kühlleistung CHW max. Kühlleistung CHF max. DUPLEX Multi Eco-V Multi Eco -V 1500 2500 3500 4500 5500 6500 DUPLEX Einheit 2050 3050 5400 5900... -
Seite 29: Aufstellung Und Montage
7. Aufstellung und Montage Gefahr durch fehlerhafte bzw. unsachgemäße Montage! Die Montage des Lüftungsgerätes erfordert geschultes Fachper- sonal mit ausreichender Erfahrung. Fehler bei der Montage kön- nen zu lebensgefährlichen Situationen führen oder erhebliche Sachschäden mit sich bringen. Deshalb: • Vor Beginn der Arbeiten für ausreichende Montagefreiheit sorgen. •... -
Seite 30: Verbringung An Den Aufstellort
Verbringung an den Aufstellort • Bringen Sie das Lüftungsgerät bzw. die einzelnen Baugruppen mit einem Hubwagen oder einem Gabelstapler so nahe wie möglich an den endgültigen Aufstellort. Beachten Sie Abschnitt 3.3.1 • Entfernen Sie dann erst die Verpackung. • Achten Sie bei der Aufstellung des Lüftungsgerätes auf ausreichen- den Montagefreiraum. -
Seite 31: Montage Der Einteiligen Geräte
Montage der einteiligen Geräte Das Lüftungsgerät DUPLEX Multi Eco ist in drei Montagevarianten ausgelegt: Standmontage (siehe Abschnitt 7.4.2) Deckenmontage (siehe Abschnitt 0) Bodenmontage (siehe Abschnitt 7.4.3) DUPLEX Multi Eco / Multi Eco V – Stand 09/2019... -
Seite 32: Einzuhaltende Freiräume Für Wartung Und Service
7.4.1 Einzuhaltende Freiräume für Wartung und Service Achten Sie bei der Montage darauf, dass genügend Freiraum für die Bedienung zur Verfügung steht. • Auf der Bedienungsseite muss immer genügend Freiraum zur Ver- fügung stehen, damit die Türen geöffnet und Wartungsarbeiten durchgeführt werden können. -
Seite 33: Duplex Multi Eco - Standmontage
7.4.2 DUPLEX Multi Eco - Standmontage Das Lüftungsgerät wird auf einer Palette geliefert. Lüftungsgeräte für die Standmontage sind serienmäßig mit einem Tragrahmen und separaten Standfüßen ausgerüstet. Der Tragrahmen des Lüftungsgerätes darf weder entfernt noch auf irgendeine Weise modifiziert werden! Es besteht die Gefahr der mechanischen Beschädigung des Lüf- tungsgerätes! Montage der Standfüße •... - Seite 34 Ausrichten des Lüftungsgerätes Multi Eco 500 - 1100 • Bringen Sie das Lüftungsgerät durch Verstellen der höhenverstell- baren Standfüße in eine Neigung von ca. 3% fallend zu dem Kon- densatablauf (mit einem Aufkleber auf dem Gerät gekennzeichnet). Ausrichten des Lüftungsgerätes Multi Eco/Eco-V 1500 - 6500 •...
- Seite 35 Einzuhaltende Abstände DUPLEX Multi Eco / Multi Eco V – Stand 09/2019...
- Seite 36 DUPLEX Multi Eco - Deckenmontage • Montieren Sie das Lüftungsgerät an 4 stabilen, ausreichend dimen- sionierten Deckenankern (bauseitige Leistung). Hierzu sind zwei in den Geräterahmen vormontierte und zwei separat mitgelieferte Auf- hängevorrichtungen (in Standardlieferung enthalten) vorgesehen. (Öffnungen 10 mm). Integrierte Aufhänge- vorrichtung Separat gelieferte...
-
Seite 37: Duplex Multi Eco - Bodenmontage
Ausrichten des Lüftungsgerätes • Neigen Sie sowohl die lange als auch die kurze Seite des Gehäuses mit 3% fallend zum Kondensatablauf, der sich an Fortluft (i2) befin- det. (mit einem Aufkleber auf dem Gerät gekennzeichnet). Einzuhaltender Deckenabstand 7.4.3 DUPLEX Multi Eco - Bodenmontage •... -
Seite 38: Montage Der Dreiteiligen Geräte
Ausrichten des Lüftungsgerätes • Neigen Sie sowohl die lange als auch die kurze Seite des Gehäuses mit 3% fallend zum Kondensatablauf, der sich an Fortluft (i2) befin- det. (mit einem Aufkleber auf dem Gerät gekennzeichnet). Montage der dreiteiligen Geräte Darstellung der Sektoren der 3-teiligen Geräte Duplex Multi Eco 7500 und 9000. -
Seite 39: Einzuhaltende Freiräume Für Wartung Und Service
7.5.1 Einzuhaltende Freiräume für Wartung und Service Achten Sie bei der Montage darauf, dass genügend Freiraum für die Bedienung zur Verfügung steht. • Auf der Bedienungsseite muss immer genügend Freiraum zur Ver- fügung stehen, damit die Türen geöffnet und Wartungsarbeiten durchgeführt werden können. - Seite 40 öffnen, lässt sich die jeweilige Tür nach rechts oder nach links öffnen. Öffnen Sie die Verschlüsse auf beiden Seiten, können Sie die Türe komplett abnehmen. Gehäusedichtungen kontrollieren Bevor Sie die einzelnen Elemente miteinander verbinden, überprüfen Sie, ob alle Dichtungen des mittleren Blocks B auf beiden Seiten kom- plett sind: 1.
- Seite 41 • Verbinden Sie die unteren Dreieckelemente im Inneren der Blöcke mit den mitgelieferten Schrauben M8 und ziehen Sie die Blöcke „leicht“ zusammen. • Schrauben Sie jetzt den oberen Teil der Blöcke „leicht“ zusammen. • Ziehen Sie nun alle Verbindungen allmählich nach und kontrollieren Sie mit einer Wasserwage ständig, ob die verbundenen Blöcke waa- gerecht bleiben.
-
Seite 42: Anschließen Der Ventilatoren
7.5.3 Anschließen der Ventilatoren Erdungskabel Werk Werksseitig angeschlossen: • Ventilator M1 ist in der Klemmdose und weiter in der Gerätesteue- rung angeschlossen. • Ventilator M2 ist in der Klemmdose angeschlossen. Kundenseitig anzuschließen: • Führen Sie das Kabel M2 mit Arbeitsspannung 400V aus der Sys- temsteuerung in die Klemmdose. -
Seite 43: Anschließen Der Temperaturmessgeber
7.5.4 Anschließen der Temperaturmessgeber Werkseitig angeschlossen: • Die Messgeber TEB und TU1 sind in der Gerätesteuerung ange- schlossen. • Der Messgeber TFK (wählbare Ausstattung) ist in der Gerätesteue- rung angeschlossen. Kundenseitig anzuschließen: • Führen Sie die Kabel TEA und TU2 mit den Temperaturmessgebern aus der Gerätesteuerung an den Ort ihrer Installation. -
Seite 44: Anschließen Der Druckmessgeber
7.5.5 Anschließen der Druckmessgeber Werkseitig angeschlossen: • Das Manostat PFI ist in der Klemmdose im Bereich I1 (siehe Bild unten) angeschlossen. Die Verdrahtungsbox ist in der Gerätesteue- rung angeschlossen; • Manostat PFE ist in der Klemmdose angeschlossen. Wählbare Ausstattung: • Das Kabel vom Manometer PM1 ist in der Gerätesteuerung ange- schlossen;... -
Seite 45: Anschließen Der Servoantriebe
Kundenseitig anzuschließen: • Führen Sie das Kabel des Manostats PFE aus der Gerätesteuerung in die Klemmdose im Sektor E1. Wählbare Ausstattung: • Führen Sie das Kabel PM2 aus der Gerätesteuerung in das Mano- meter PM2. • Ziehen Sie die Schläuche der Druckmessstelle PDI aus der oberen Seite des Blockes C durch die Durchführung. -
Seite 46: Abdeckung Der Kabelrinnen
• Die Umwälzpumpe LP und das Mischventil LS im Lufterhitzerkreis ist in der Regelungsbox angeschlossen. • Die Antriebe der Verschlussklappen SE1 und SI1, sind in den Klemmdosen angeschlossen. Kundenseitig anzuschließen: • Führen Sie das Kabel des Bypassklappenantriebs (SB) aus der Ge- rätesteuerung in die Klemmdose. -
Seite 47: Elektroanschluss
8. Elektroanschluss Allgemeine Hinweise Das Lüftungsgerät darf nur durch qualifiziertes Fachperso- nal angeschlossen und in Betrieb genommen werden! Der Elektroanschluss, die Inbetriebnahme und die Einstellung des Lüftungsgeräts darf nur durch Personal mit einer entspre- chenden Qualifikation unter Beachtung aller gültigen Normen, Re- geln und Vorschriften durchgeführt werden. -
Seite 48: Elektro-Schaltpläne
Elektro-Schaltpläne 8.2.1 DUPLEX Multi Eco / Multi Eco-V – Steuerung RD5 DUPLEX Multi Eco / Multi Eco V – Stand 09/2019... - Seite 49 DUPLEX Multi Eco / Multi Eco V – Stand 09/2019...
-
Seite 50: Duplex Multi Eco / Multi Eco-V - Carel-Steuerung
8.2.2 DUPLEX Multi Eco / Multi Eco-V – Carel-Steuerung DUPLEX Multi Eco / Multi Eco V – Stand 09/2019... - Seite 51 DUPLEX Multi Eco / Multi Eco V – Stand 09/2019...
-
Seite 52: Weitere Anschlüsse
9. Weitere Anschlüsse Anschluss der Luftleitung Die Luftleitung wird gemäß der Projektierung und deren Projektdoku- mentation angeschlossen. Vor der Inbetriebnahme des Lüftungsgerätes: Zum Schutz vor den drehenden Ventilatorlaufrädern (Ein- greifschutz) muss auf den Ventilatorseiten (Zu- und Fortluft) immer eine Luftleitung von mindestens 2 Metern Länge montiert sein! Diese Luftleitung muss am Gerät so montiert werden, dass sie nur mit Hilfe von Werkzeug wieder demontierbar ist. -
Seite 53: Anschluss Der Kondensatableitung
Anschluss der Kondensatableitung Abb. 1 ∆�� ℎ + 50 [����] ∆�� ℎ = 1,5 + 100 [����] ∆�� ℎ + 50 [ ���� ] 2 ∙ 10 Δp – Differenzdruck in der Kammer des Gerätes. Eine Höhe des Si- phons von h = 15 - 20 cm genügt für die meisten Installationen. Die Anzahl der Kondensatanschlüsse hängt von der Ausführung der Geräte ab. -
Seite 54: Anschluss Warmwasser-Lufterhitzer Zur Wärmequelle
Anschluss Warmwasser-Lufterhitzer zur Wärmequelle Bei der mechanischen Installation des Warmwasser-Lufterhitzers fol- gen Sie der diesem Zubehörteil beigefügten Anleitung. Beachten Sie beim Anschluss des Warmwasser-Lufterhitzers fol- gende Grundsätze: A: Frostschutz Thermostat B: Abschlammventil C: Abschlammventil D: Mischer E: Antrieb F: Kugelventil G: Pumpe L: Heizungsbypass - Die Temperatur des Heizmediums darf max. - Seite 55 Beachten Sie beim Anschluss des Warmwasser-Luftvorerhitzers folgende Grundsätze: - Die Temperatur des Heizmediums darf max. 110 °C betragen, bei einem Arbeitsdruck von maximal 1,0 MPa (10 bar). - In allen Geräten, die mit Flüssigkeitsvorerhitzer ausgestattet sind, muss Frostschutzflüssigkeit als Umlaufmittel benutzt werden. - Im Heizsystem muss beim Eintritt in das Gerät ein Abschlammventil eingesetzt werden.
-
Seite 56: Anschluss Des Kaltwasser-Luftkühlers Zur Kältequelle
Anschluss des Kaltwasser-Luftkühlers zur Kältequelle Beachten Sie beim Anschluss des Kaltwasser-Luftkühlers fol- gende Grundsätze: A: Abschlammventil B: Abschlammventil D: 3-Wege-Ventil E: Servoantrieb F: Kugelhahn G: Pumpe L: Heizungsbypass K: Tauscher Wasser/Ethylenglykol - Der Kaltwasserkühler muss mit einem entsprechenden Frostschutz- mittel mit ausreichender Temperaturbeständigkeit gefüllt werden! Alternativ kann er für den Zeitraum, in denen Temperaturen mit Ver- eisungsgefahr (<... -
Seite 57: Montage Und Einstellung Der Schrägrohrmanometer (Filterverlustmanometer)
Montage und Einstellung der Schrägrohrmanometer (Filterverlustmanometer) Beispiel einer Manometerinstallation (Bodenausführung) Wurde das Lüftungsgerät ohne vormontierte Manometer geliefert, so sind diese an eine passende senkrechte Stelle in Nähe der Druckab- nahmestutzen zu montieren (Länge des Verbindungsschlauchs ist max. 1 m). Die Platzierung der Manometer sollte eine regelmäßige Sichtkontrolle der gemessenen Werte ermöglichen. - Seite 58 • Stellen sie mit dem unteren Knopf den genauen Null-Wert an der Skala ein. • Schrauben Sie den oberen Füllstopfen wieder in das Manometer ein. ACHTUNG: Nach Befüllung der Manometer darf das Lüftungsgerät bzw. die Türen (soweit die Manometer an den Türen montiert wurden) nicht gekippt werden, da die Messflüssigkeit ansonsten auslaufen könnte! DUPLEX Multi Eco / Multi Eco V –...
-
Seite 59: Einsetzen Der Luftfilter
Auspacken auf eventuelle Beschädigungen oder Ver- schmutzungen. Sollte eine Beschädigung oder Verschmutzung vorlie- gen, ersetzen Sie die betroffene Filterkassette umgehend. Ersatzfilterkassetten sind direkt vom Gerätehersteller Airflow Lufttech- nik GmbH unter Angabe der Bestellnummer lieferbar. • Überzeugen Sie sich bevor Sie die Filterkassetten einsetzen, dass sowohl für die Außenluft- als auch für die Abluftkammer... -
Seite 60: Inbetriebnahme
10. Inbetriebnahme 10.1 Sicherheitshinweise Vor der Inbetriebnahme des Geräts müssen folgende Bedingungen er- füllt werden: Elektroanschluss: • Der Elektroanschluss muss nach geltenden Normen und dem Stand der Technik durchgeführt werden. Ggf. ist ein schriftliches Protokoll zu erstellen. Luftleitungen: • Die Luftein- und Austrittsstutzen müssen mit den Luftleitungen ver- bunden sein (wie in Abschnitt Fehler! Verweisquelle konnte nicht gefunden werden. -
Seite 61: Hygienische Anweisungen Für Anlagen Im Einklang Mit Richtlinie Vdi 6022
Volumenstrom in der Luftleitung entsprechend reguliert werden. Weitere Auskünfte finden sie in der beiliegenden Betriebsanleitung des Lüftungsgerätes bzw. können bei Airflow eingeholt werden. Alle Anleitungen stehen auf der Webseite des Herstellers unter www.airflow.de als herunterladbare Datei zur Verfügung. -
Seite 62: Zugriff Auf Das Gerät Vom Internet
11. Zugriff auf das Gerät vom Internet Auf die Lüftungsgeräte, die mit der Steuerung RD5 ) ausgestattet sind, kann man via integriertem Webserver auch vom Webbrowser zugrei- fen. Die Benutzer können wahlweise aus dem lokalen Netzwerk oder dem Internet auf das Lüftungsgerät zugreifen, sofern dies in das lokale Netzwerk eingebunden ist. -
Seite 63: Entsorgung Der Verpackung
12. Entsorgung der Verpackung Materialien mit folgendem Zeichen sind wieder verwertbar. PAP – Wellpappe FOR – Holz PE – Polyethylen PS – Polystyrol PP – Polypropylen Um ihre Wiederverwendung zu ermöglichen, müssen diese Materialien in entsprechende Behälter entsorgt werden. Die Materialien mit folgendem Zeichen sollen in den dafür offiziell bestimmten Stellen entsorgt werden. -
Seite 64: Gewährleistungsbestimmungen
Alle Airflow-Produkte durchlaufen vor ihrer Auslieferung strenge Kon- trollen, die Ihnen eine gleichbleibende Fertigung auf höchstem Quali- tätsniveau garantieren. Die Airflow Lufttechnik GmbH gewährt auf neue Lüftungsgeräte sowie Zubehör ab Auslieferungsdatum 24 Monate Gewährleistung auf ein- wandfreie Funktion bei entsprechend fachgerechter Montage, d. h. -
Seite 65: Konformitätserklärung
14. Konformitätserklärung DUPLEX Multi Eco / Multi Eco V – Stand 09/2019... -
Seite 66: Remontage Und Entsorgung Des Geräts
Sollten Sie Fragen zur Remontage und Entsorgung des Lüftungsgerä- tes haben, beachten Sie die Hinweise auf unserer Website www.airflow.de oder fragen Sie uns. Die Sperrflüssigkeit in den Manometern ist giftig. Die Flüs- sigkeit darf niemals ins Abwasser gelangen. Entsorgen Sie Sperrflüssigkeiten sachgerecht! - Seite 67 Notizen: DUPLEX Multi Eco / Multi Eco V – Stand 09/2019...
- Seite 68 Airflow Lufttechnik GmbH Kleine Heeg 21 • 53359 Rheinbach Telefon: 02226/9205-0 • Fax: 02226/9205-11 info@airflow.de • www.airflow.de...
