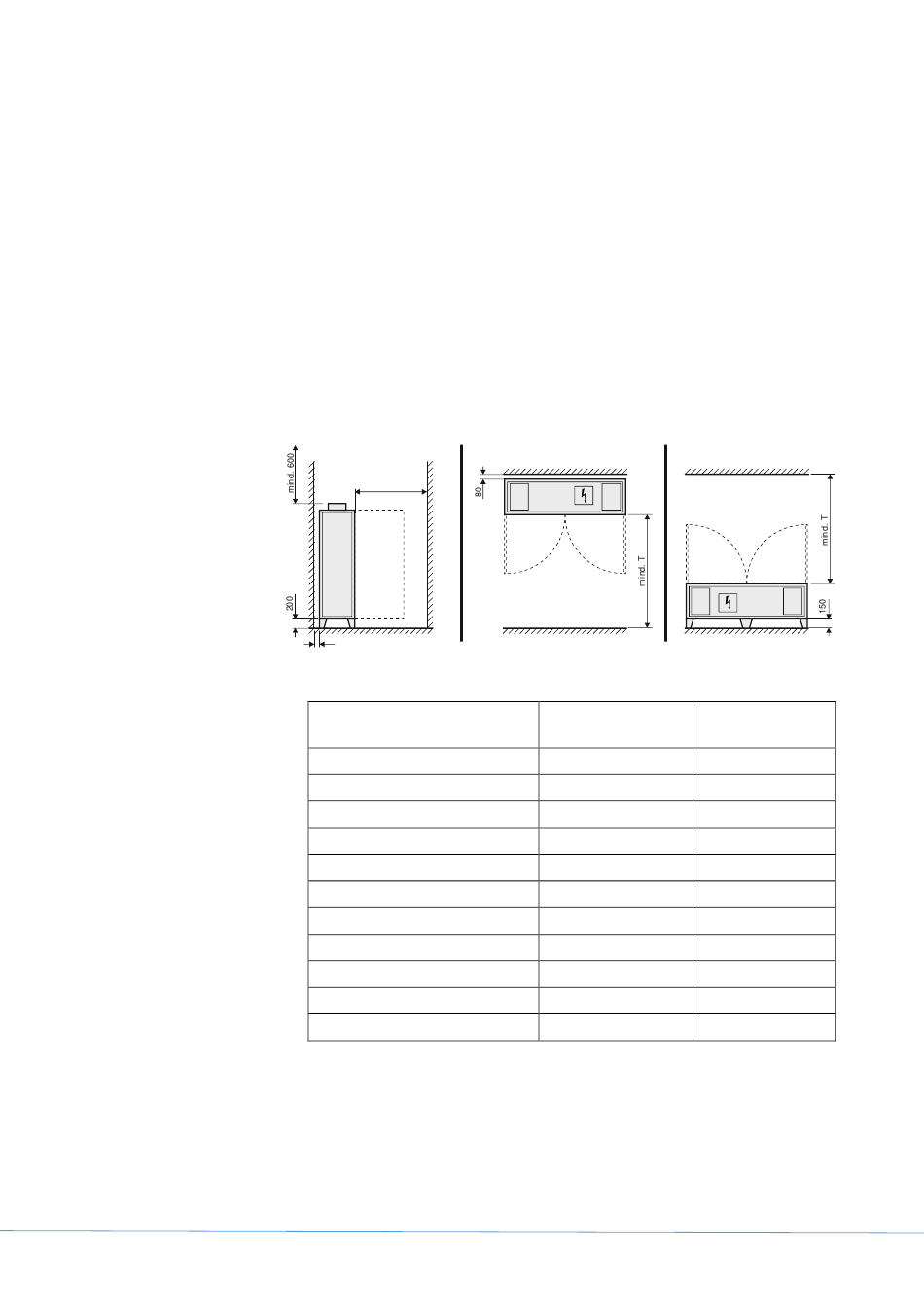

7.4.1 Einzuhaltende Freiräume für Wartung und Service
Achten Sie bei der Montage darauf, dass genügend Freiraum für die
Bedienung zur Verfügung steht.
• Auf der Bedienungsseite muss immer genügend Freiraum zur Ver-
fügung stehen, damit die Türen geöffnet und Wartungsarbeiten
durchgeführt werden können. Die minimalen Freiräume sind aus den
einzelnen Grafiken ersichtlich.
• Darüber hinaus muss immer ein minimaler Bedienungsfreiraum von
600 mm zum Elektroschrank vorgesehen werden, damit der elektri-
sche Anschluss des Lüftungsgeräts und die Bedienung und Wartung
der Regelzentralen für Heizung und/oder Kühlung problemlos durch-
geführt werden können.
Standmontage
Multi Eco 500 bis 9000
mind. T
30
Boden
Typ
DUPLEX 500 Multi Eco
DUPLEX 800 Multi Eco
DUPLEX 1100 Multi Eco
DUPLEX 1500 Multi Eco
DUPLEX 2500 Multi Eco
DUPLEX 3500 Multi Eco
DUPLEX 4500 Multi Eco
DUPLEX 5500 Multi Eco
DUPLEX 6500 Multi Eco
DUPLEX 7500 Multi Eco
DUPLEX 9000 Multi Eco
* Optional können die Türen abnehmbar ausgeführt sein.
DUPLEX Multi Eco / Multi Eco V – Stand 09/2019
Deckenmontage
Multi Eco 500 bis 6500
Decke
Boden
Standardtür
[mm]
800
900
1.000
1.200
1.200
1.200
1.300
1.300
1.500
-
-
Bodenmontage
Multi Eco 1500 bis 5500
Decke
Boden
Tür ohne
Scharnier* [mm]
500
500
500
500
600
800
900
1.100
1.300
1.600
1.600
