7.5.1 Einzuhaltende Freiräume für Wartung und Service
Achten Sie bei der Montage darauf, dass genügend Freiraum für die
Bedienung zur Verfügung steht.

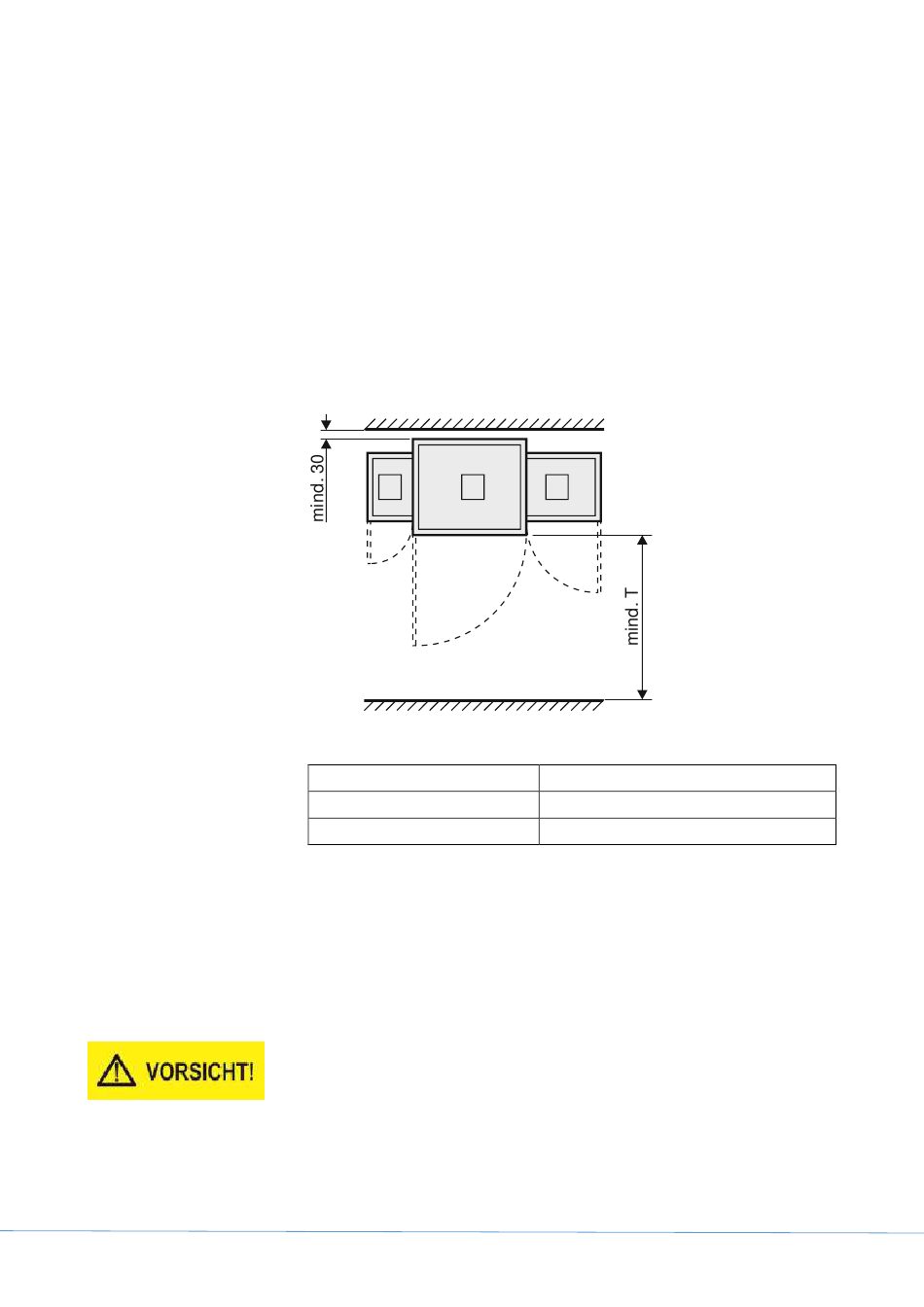

• Auf der Bedienungsseite muss immer genügend Freiraum zur Ver-
fügung stehen, damit die Türen geöffnet und Wartungsarbeiten
durchgeführt werden können. Die minimalen Freiräume sind aus den
einzelnen Grafiken ersichtlich.
• Darüber hinaus muss immer ein minimaler Bedienungsfreiraum von
600 mm zum Elektroschrank vorgesehen werden, damit der elektri-
sche Anschluss des Lüftungsgeräts und die Bedienung und Wartung
der Regelzentralen für Heizung und/oder Kühlung problemlos durch-
geführt werden können.
Wand
Typ
DUPLEX 7500 Multi Eco
DUPLEX 9000 Multi Eco
7.5.2 Aufstellen / Verbinden der Geräteblöcke
• Versichern Sie sich, dass der Untergrund für die vorgesehene Mon-
tage der Blöcke waagerecht ist.
• Stellen Sie nun die drei Blöcke montagerichtig am endgültigen Auf-
stellort auf.
Öffnen Sie die Türen nicht, bevor Sie die Blöcke waagerecht
ausgerichtet haben. Die Tür könnte sonst irreparabel verbo-
gen werden.
Gehäusetüren
Die Gehäusetüren sind mittels Kunststoff-Verschlüssen an den einzel-
nen Elementen befestigt. Abhängig davon, welchen Verschluss Sie
Tür T [mm]
1.600
1.600
