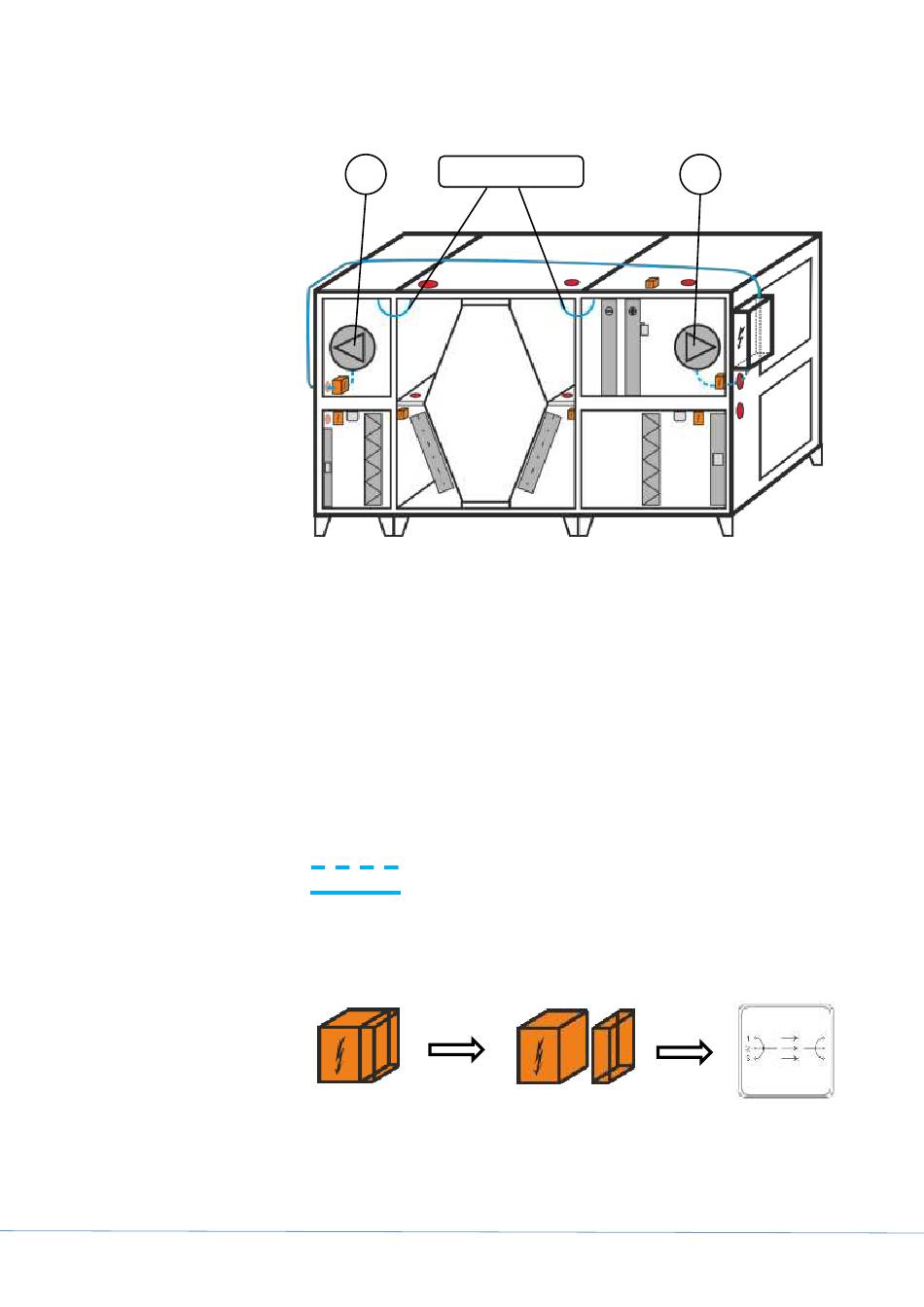

7.5.3 Anschließen der Ventilatoren
Erdungskabel
M2
C
Werk Werksseitig angeschlossen:
• Ventilator M1 ist in der Klemmdose und weiter in der Gerätesteue-
rung angeschlossen.
• Ventilator M2 ist in der Klemmdose angeschlossen.
Kundenseitig anzuschließen:
• Führen Sie das Kabel M2 mit Arbeitsspannung 400V aus der Sys-
temsteuerung in die Klemmdose.
• Verbinden Sie die drei Blöcke des Lüftungsgerätes mit grün-gelben
Erdungskabeln.
Kabel ist bei Lieferung bereits angeschlossen.
Kabel muss angeschlossen werden.
Das Anschlussbild finden Sie jeweils in der Klemmdose
DUPLEX Multi Eco / Multi Eco V – Stand 09/2019
M1
B
A
