Airflow DUPLEX Multi Eco Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für DUPLEX Multi Eco:
- Wartungs- und bedienungsanleitung (40 Seiten) ,
- Aufstell- und montageanleitung (68 Seiten)
Verwandte Anleitungen für Airflow DUPLEX Multi Eco
Inhaltszusammenfassung für Airflow DUPLEX Multi Eco
- Seite 1 DUPLEX Multi Eco/-V DUPLEX Multi Eco-N DUPLEX Roto DUPLEX Roto-N Wartungs- und Bedienungsanleitung...
- Seite 2 Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto Sehr geehrter Kunde, vielen Dank, dass sie sich für ein Produkt aus unserem Hause entschieden haben. In dieser Wartungs- und Bedinungsanleitung sind alle nötigen Anweisungen, Informationen, Empfehlungen und Ratschläge für einen sicheren und korrekten Betrieb der DUPLEX Lüftungsgeräte enthalten.
-
Seite 3: Inhaltsverzeichnis
Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto Inhalt Inhalt ....................3 Gerätebeschreibung ................. 4 2.1. Allgemeine Beschreibung ..............4 2.2. Anwendungsgebiete ................4 2.3. Beschreibung der Bezeichnung des Typenschilds ........ 4 Sicherheitshinweise ................. 4 3.1. Hinweise allgemein................4 3.2. -
Seite 4: Gerätebeschreibung

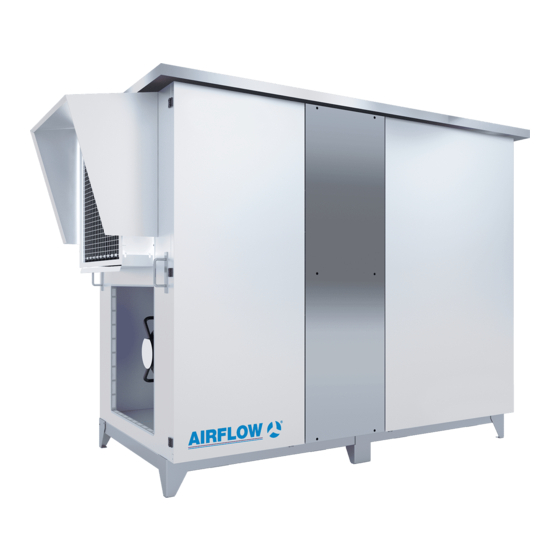

Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto Gerätebeschreibung 2.1. Allgemeine Beschreibung • Die kompakten Lüftungsgeräte DUPLEX mit Wärmerückgewinnung enthalten in einem Gehäuse zwei unabhängig regelbare Ventilatoren, einen Wärmeübertrager mit hohem Wirkungsgrad der WRG, zwei Filtereinschübe, Kondensatwanne und optional Lufterhitzer, Luftkühler sowie Bypass- und Umluftklappe. -
Seite 5: Hygienische Hinweise Für Lüftungsgeräte Gemäß Richtlinie Vdi 6022
Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto Geräts beschädigen könnten. Bei einem Eindringrisiko dieser Stoffe in das Gerät und in die Luftleitungen (z.B. bei Anstrichen, Bodenkleben usw.) muss das Gerät rechzeitig ausgeschaltet werden. • Der Wasserkühler muss bei allen Ausführungen mit einem entsprechend beständigen Frostschutzmittel befüllt sein, ansonsten muss er für den Zeitraum, in dem die Außentemperatur... -
Seite 6: Erforderliche Qualifikation Des Personals Nach Tätigkeitsart
Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto 4.2. Erforderliche Qualifikation des Personals nach Tätigkeitsart Tätigkeiten Bedienung Kontrolle Wartung Reparaturarbeit Fachliche, technische fachliche Qualifikation im Fach Elektro ohne Qualifikation im Gebiet der oder Metall mit entsprechender Erforderliche spezieller Verwaltung von Gebäuden mit... -
Seite 7: Beschreibung Der Gerätebedienung
Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto Beschreibung der Gerätebedienung • Wurde das Gerät ohne Regelungs- und Steuerungselemente bestellt, so holen sie sich die Steuerungsbeschreibung und -anweisung bitte bei Ihrem Lieferanten des Regelungs- und Steuerungssystems ein. Ansonsten finden sie die Anleitungen zur Gerätebedienung in einer gesonderten Bedienungsanleitung zur jeweiligen Bedieneinheit. - Seite 8 Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto Geforderter Intervall in Kalendermonaten Hyg. Aufgabe eventuelle Maßnahme Kontrolle Tropfenabscheiders und der Kondensatwanne Kontrolle des hygienischen Zustandes Ventilatoren Kontrolle von Verschmutzungen, Reinigung und Reparatur Beschädigung und Korrosion Reinigung der luftführenden Ventilatorenteile sowie des Kondensatabfluss Wärmetauscher...
-
Seite 9: Reinigung Und Wartung
Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto Bei der Kontrolle der Luftfilter ist es notwendig (z.B. im Betriebstagebuch) folgende Angaben zu dokumentieren: − Druckdifferenz − Betriebszeit − optisches Aussehen (Prüfung auf Risse im Filtermaterial und Undichtigkeiten zwischen Rahmen und Montagewand) ... -
Seite 10: Austausch Der Luftfilter
Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto 7.3. Austausch der Luftfilter • Die Lüftungsgeräte der Reihe DUPLEX enthalten standardmäßig einen Aussen- und einen Abluftfilter, bzw. einen Polarisationsfilter DYNAMIC, die regelmäßig gewechselt werden müssen. • Aufgabe der Filter ist es Staubpartikeln aus dem Luftstrom zurückzuhalten und dadurch Ihre Gesundheit sowie Teile der Lüftungsanlage vor Verunreinigungen zu schützen. -
Seite 11: Reinigung Des Plattenwärmeüberträger
Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto 7.6. Reinigung des Plattenwärmeüberträger • Die empfohlene Reinigungsperiode beträgt ca. 30000 bis 50000 Betriebsstunden in Abhängigkeit von der Betriebsumgebung. Die Reinigung des Plattenwärmetauschers ist schon bei geringer Verschmutzung durchzuführen. • Öffnen Sie die Gerätetür, entriegeln Sie den Halterahmen und schieben Sie den Plattenwärmetauscher von hinten (nicht am WT ziehen) vorsichtig und ohne Gewaltanwendung... -
Seite 12: Probleme Und Störungen Und Ihre Behebung
Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto • Regelmäßige Kontrolle des Messflüssigkeitsniveaus im Filter-Manometer, im Bedarfsfall den Nullwert mit Hilfe des unteren Knopfes (bezeichnet mit „-„ „+“) korrigieren. Vor der Einstellung des Nullwertes sicherstellen, dass das Manometer drucklos ist. Dazu beide Schläuche abziehen. -
Seite 13: Reparaturen, Ersatzteile
Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto - das Lüftungsgerät von der Stromversorgung trennen und - nicht festgestellt den Fachservice kontaktieren - das Lüftungsgerät von der - der Siphon der Kondensat- Stromversorgung trennen und ableitung ist nicht ausreichend den Siphon der Kondensatableitung befülltt (keine Wasservorlage) - Seite 14 Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto Notizen:...
- Seite 15 Wartungs- und Bedienungsanleitung DUPLEX Multi Eco / Roto Notizen:...
