Airflow DUPLEX Multi Eco-V Aufstell- Und Montageanleitung Seite 41

DUPLEX Multi Eco / Multi Eco V – Stand 09/2019

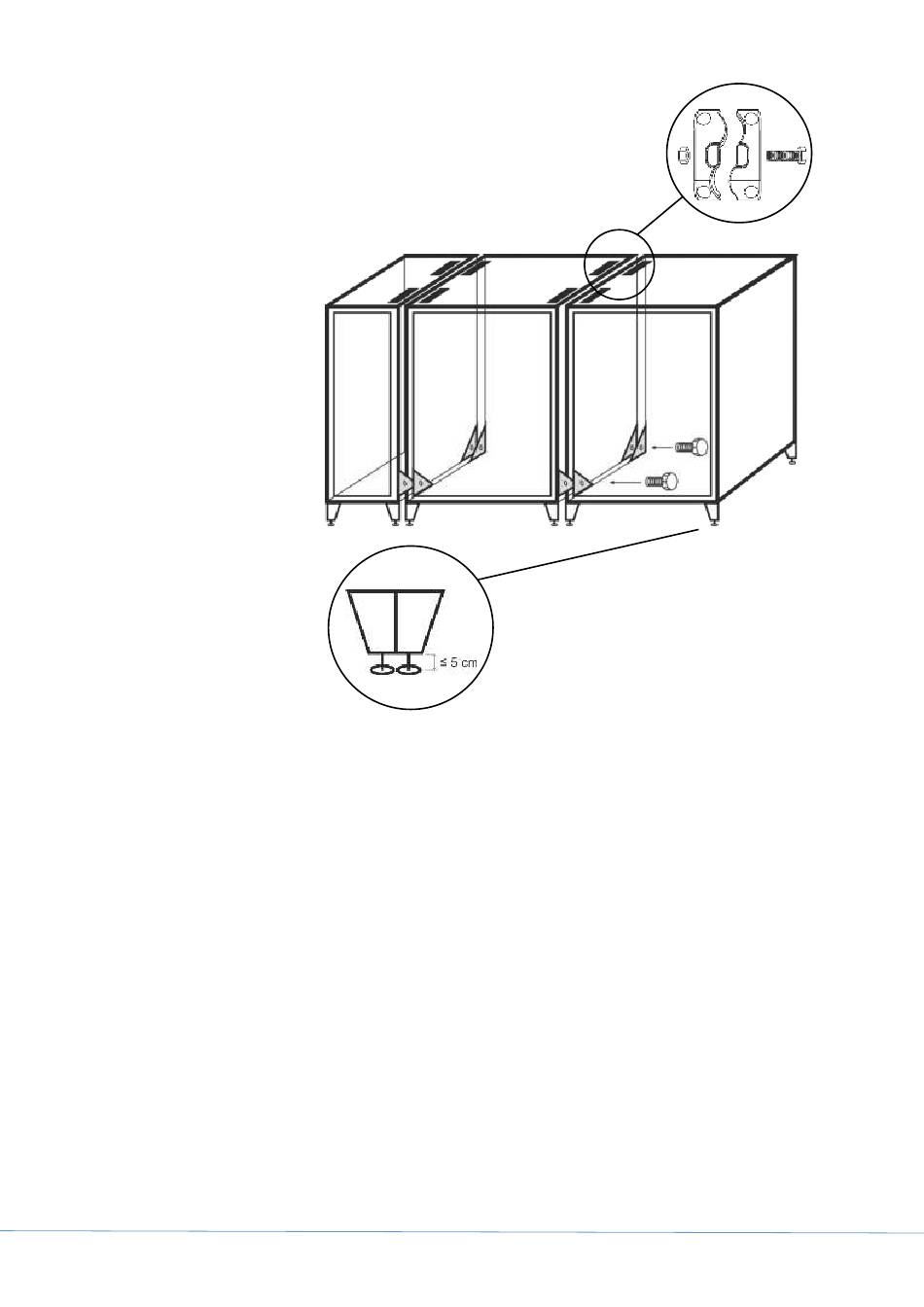

• Verbinden Sie die unteren Dreieckelemente im Inneren der Blöcke
mit den mitgelieferten Schrauben M8 und ziehen Sie die Blöcke
„leicht" zusammen.
• Schrauben Sie jetzt den oberen Teil der Blöcke „leicht" zusammen.
• Ziehen Sie nun alle Verbindungen allmählich nach und kontrollieren
Sie mit einer Wasserwage ständig, ob die verbundenen Blöcke waa-
gerecht bleiben.
• Kontrollieren Sie nach dem Verbinden der Blöcke, ob die Dichtungen
zwischen den Blöcken umlaufend auf der ganzen Fläche fest anlie-
gen.
Tipp: Mit einer Taschenlampe lässt sich leicht überprüfen, ob Licht
durch die Verbindungen scheint.
41
