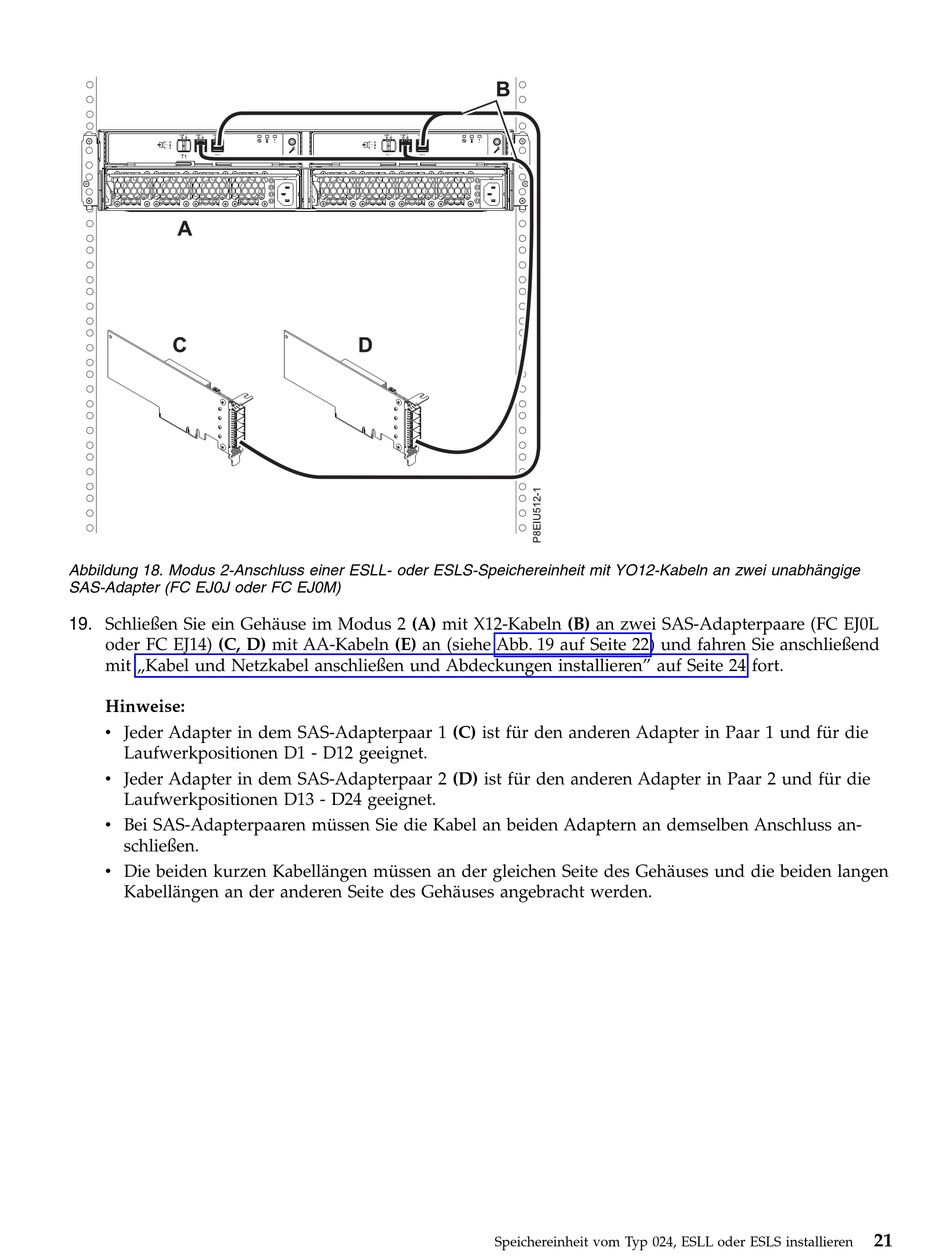

Abbildung 18. Modus 2-Anschluss einer ESLL- oder ESLS-Speichereinheit mit YO12-Kabeln an zwei unabhängige
SAS-Adapter (FC EJ0J oder FC EJ0M)
19. Schließen Sie ein Gehäuse im Modus 2 (A) mit X12-Kabeln (B) an zwei SAS-Adapterpaare (FC EJ0L
oder FC EJ14) (C, D) mit AA-Kabeln (E) an (siehe Abb. 19 auf Seite 22) und fahren Sie anschließend
mit „Kabel und Netzkabel anschließen und Abdeckungen installieren" auf Seite 24 fort.
Hinweise:
v Jeder Adapter in dem SAS-Adapterpaar 1 (C) ist für den anderen Adapter in Paar 1 und für die
Laufwerkpositionen D1 - D12 geeignet.
v Jeder Adapter in dem SAS-Adapterpaar 2 (D) ist für den anderen Adapter in Paar 2 und für die
Laufwerkpositionen D13 - D24 geeignet.
v Bei SAS-Adapterpaaren müssen Sie die Kabel an beiden Adaptern an demselben Anschluss an-
schließen.
v Die beiden kurzen Kabellängen müssen an der gleichen Seite des Gehäuses und die beiden langen
Kabellängen an der anderen Seite des Gehäuses angebracht werden.
Speichereinheit vom Typ 024, ESLL oder ESLS installieren
