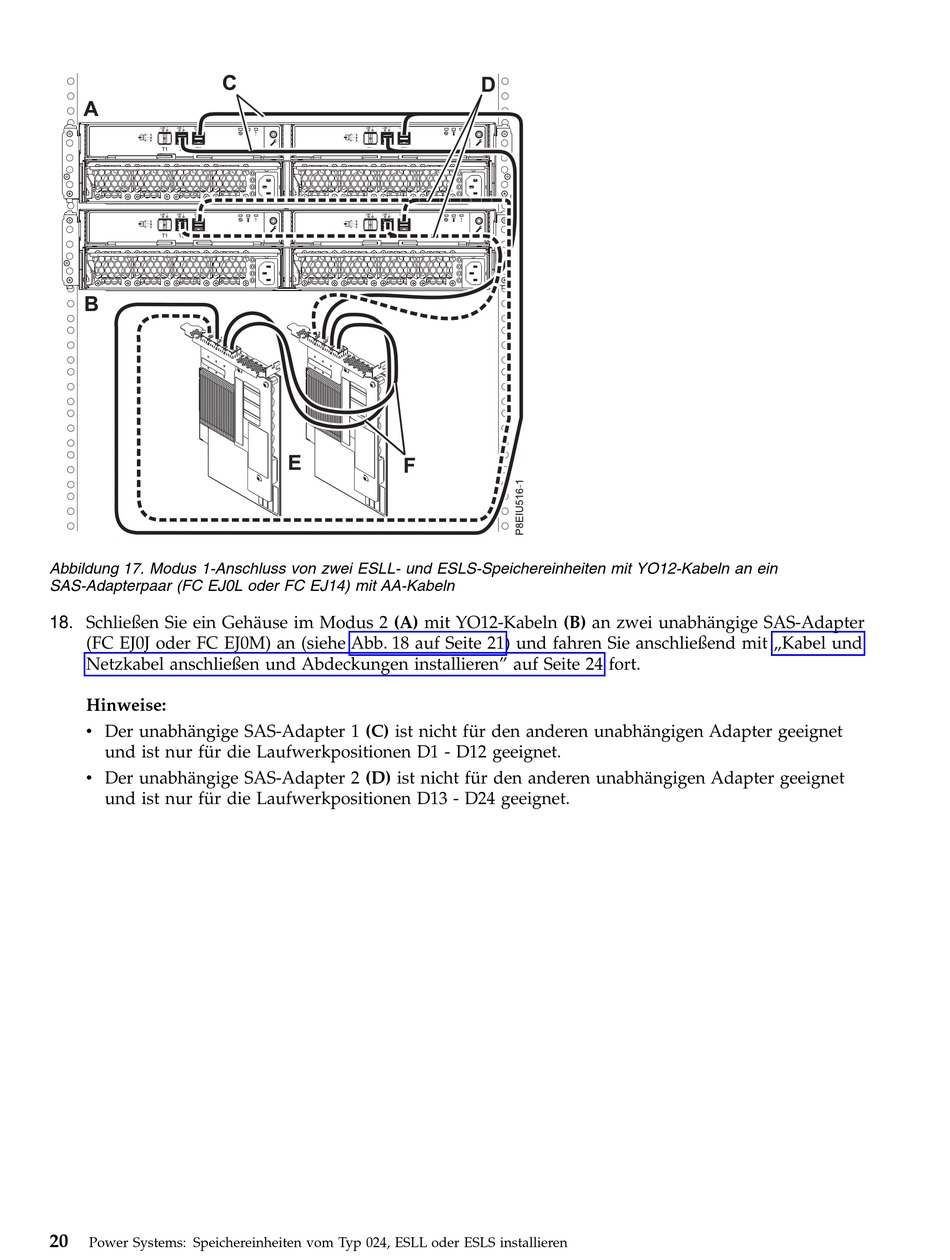

Abbildung 17. Modus 1-Anschluss von zwei ESLL- und ESLS-Speichereinheiten mit YO12-Kabeln an ein
SAS-Adapterpaar (FC EJ0L oder FC EJ14) mit AA-Kabeln
18. Schließen Sie ein Gehäuse im Modus 2 (A) mit YO12-Kabeln (B) an zwei unabhängige SAS-Adapter
(FC EJ0J oder FC EJ0M) an (siehe Abb. 18 auf Seite 21) und fahren Sie anschließend mit „Kabel und
Netzkabel anschließen und Abdeckungen installieren" auf Seite 24 fort.
Hinweise:
v Der unabhängige SAS-Adapter 1 (C) ist nicht für den anderen unabhängigen Adapter geeignet
und ist nur für die Laufwerkpositionen D1 - D12 geeignet.
v Der unabhängige SAS-Adapter 2 (D) ist nicht für den anderen unabhängigen Adapter geeignet
und ist nur für die Laufwerkpositionen D13 - D24 geeignet.
20
Power Systems: Speichereinheiten vom Typ 024, ESLL oder ESLS installieren
