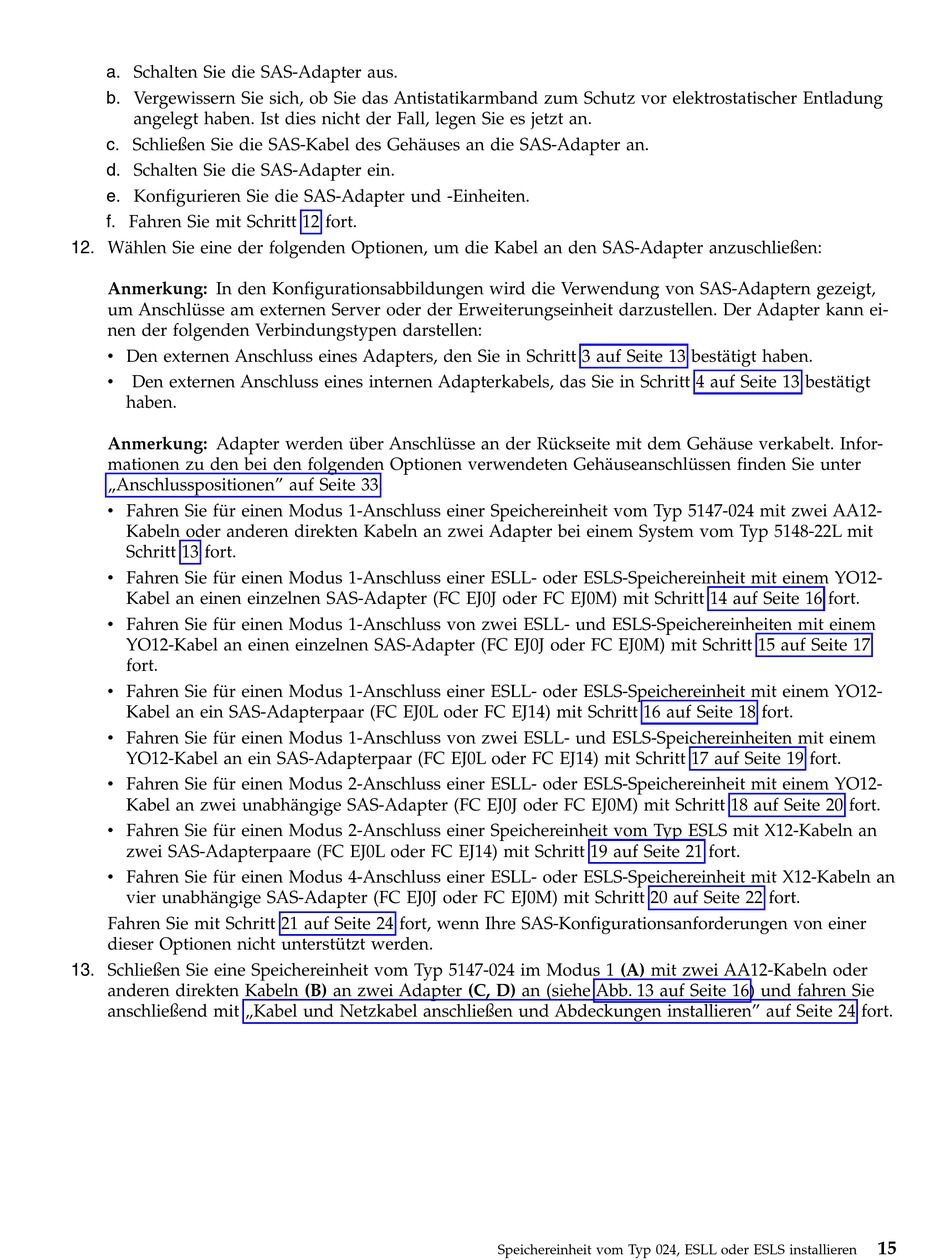

a. Schalten Sie die SAS-Adapter aus.
b. Vergewissern Sie sich, ob Sie das Antistatikarmband zum Schutz vor elektrostatischer Entladung
angelegt haben. Ist dies nicht der Fall, legen Sie es jetzt an.
c. Schließen Sie die SAS-Kabel des Gehäuses an die SAS-Adapter an.
d. Schalten Sie die SAS-Adapter ein.
e. Konfigurieren Sie die SAS-Adapter und -Einheiten.
f. Fahren Sie mit Schritt 12 fort.
12. Wählen Sie eine der folgenden Optionen, um die Kabel an den SAS-Adapter anzuschließen:
Anmerkung: In den Konfigurationsabbildungen wird die Verwendung von SAS-Adaptern gezeigt,
um Anschlüsse am externen Server oder der Erweiterungseinheit darzustellen. Der Adapter kann ei-
nen der folgenden Verbindungstypen darstellen:
v Den externen Anschluss eines Adapters, den Sie in Schritt 3 auf Seite 13 bestätigt haben.
v
Den externen Anschluss eines internen Adapterkabels, das Sie in Schritt 4 auf Seite 13 bestätigt
haben.
Anmerkung: Adapter werden über Anschlüsse an der Rückseite mit dem Gehäuse verkabelt. Infor-
mationen zu den bei den folgenden Optionen verwendeten Gehäuseanschlüssen finden Sie unter
„Anschlusspositionen" auf Seite 33.
v Fahren Sie für einen Modus 1-Anschluss einer Speichereinheit vom Typ 5147-024 mit zwei AA12-
Kabeln oder anderen direkten Kabeln an zwei Adapter bei einem System vom Typ 5148-22L mit
Schritt 13 fort.
v Fahren Sie für einen Modus 1-Anschluss einer ESLL- oder ESLS-Speichereinheit mit einem YO12-
Kabel an einen einzelnen SAS-Adapter (FC EJ0J oder FC EJ0M) mit Schritt 14 auf Seite 16 fort.
v Fahren Sie für einen Modus 1-Anschluss von zwei ESLL- und ESLS-Speichereinheiten mit einem
YO12-Kabel an einen einzelnen SAS-Adapter (FC EJ0J oder FC EJ0M) mit Schritt 15 auf Seite 17
fort.
v Fahren Sie für einen Modus 1-Anschluss einer ESLL- oder ESLS-Speichereinheit mit einem YO12-
Kabel an ein SAS-Adapterpaar (FC EJ0L oder FC EJ14) mit Schritt 16 auf Seite 18 fort.
v Fahren Sie für einen Modus 1-Anschluss von zwei ESLL- und ESLS-Speichereinheiten mit einem
YO12-Kabel an ein SAS-Adapterpaar (FC EJ0L oder FC EJ14) mit Schritt 17 auf Seite 19 fort.
v Fahren Sie für einen Modus 2-Anschluss einer ESLL- oder ESLS-Speichereinheit mit einem YO12-
Kabel an zwei unabhängige SAS-Adapter (FC EJ0J oder FC EJ0M) mit Schritt 18 auf Seite 20 fort.
v Fahren Sie für einen Modus 2-Anschluss einer Speichereinheit vom Typ ESLS mit X12-Kabeln an
zwei SAS-Adapterpaare (FC EJ0L oder FC EJ14) mit Schritt 19 auf Seite 21 fort.
v Fahren Sie für einen Modus 4-Anschluss einer ESLL- oder ESLS-Speichereinheit mit X12-Kabeln an
vier unabhängige SAS-Adapter (FC EJ0J oder FC EJ0M) mit Schritt 20 auf Seite 22 fort.
Fahren Sie mit Schritt 21 auf Seite 24 fort, wenn Ihre SAS-Konfigurationsanforderungen von einer
dieser Optionen nicht unterstützt werden.
13. Schließen Sie eine Speichereinheit vom Typ 5147-024 im Modus 1 (A) mit zwei AA12-Kabeln oder
anderen direkten Kabeln (B) an zwei Adapter (C, D) an (siehe Abb. 13 auf Seite 16) und fahren Sie
anschließend mit „Kabel und Netzkabel anschließen und Abdeckungen installieren" auf Seite 24 fort.
Speichereinheit vom Typ 024, ESLL oder ESLS installieren
15
