Anmerkung: Wenn das Rack rechteckige Bohrungen aufweist, entfernen Sie die Schienenstifte aus
der Schiene. Installieren Sie die größeren Schienenstifte, die mit dem Rackeinbausatz bereitgestellt
werden.

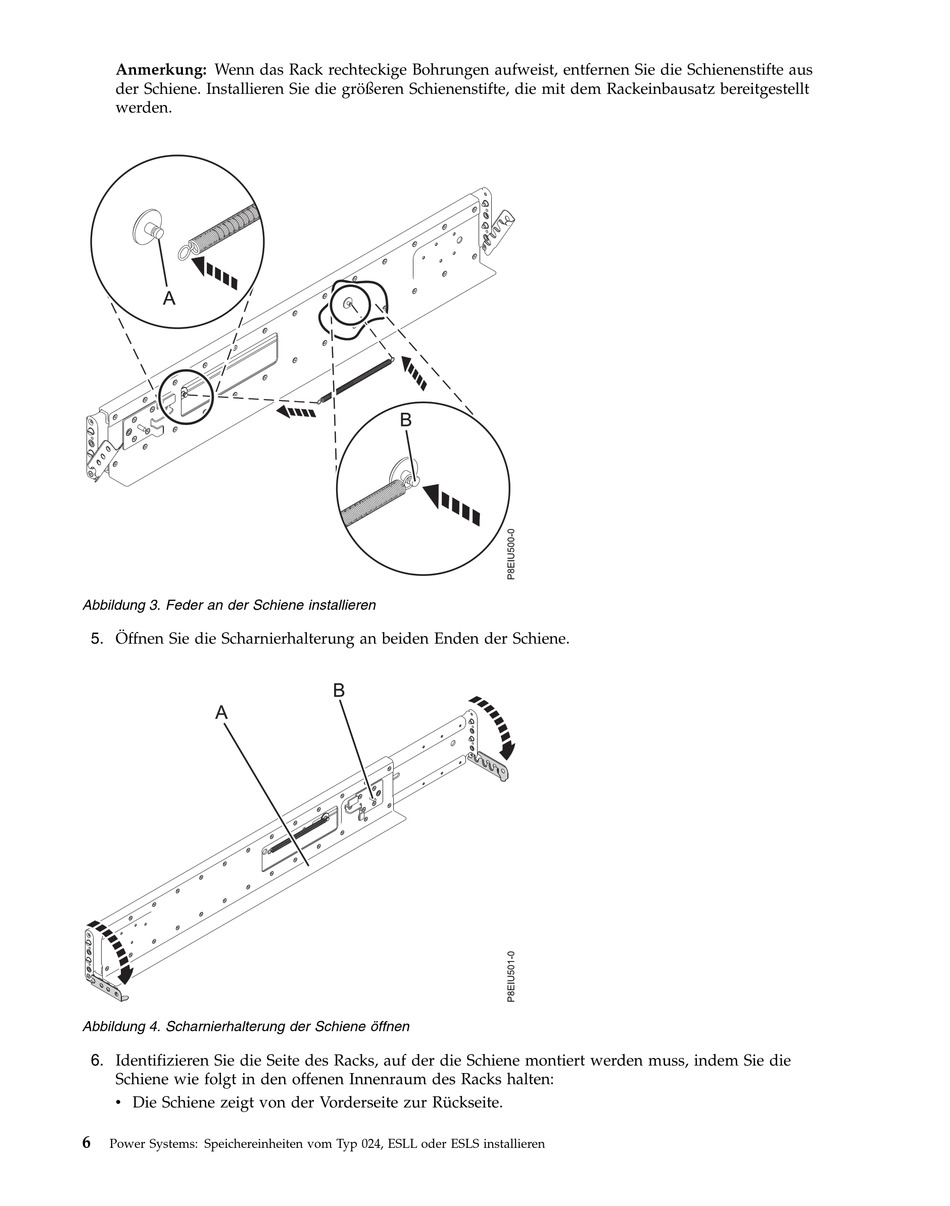

Abbildung 3. Feder an der Schiene installieren
5. Öffnen Sie die Scharnierhalterung an beiden Enden der Schiene.
Abbildung 4. Scharnierhalterung der Schiene öffnen
6. Identifizieren Sie die Seite des Racks, auf der die Schiene montiert werden muss, indem Sie die
Schiene wie folgt in den offenen Innenraum des Racks halten:
v Die Schiene zeigt von der Vorderseite zur Rückseite.
6
Power Systems: Speichereinheiten vom Typ 024, ESLL oder ESLS installieren
