USB-Anschluss (2.0) 1
USB-Anschluss (2.0) 2

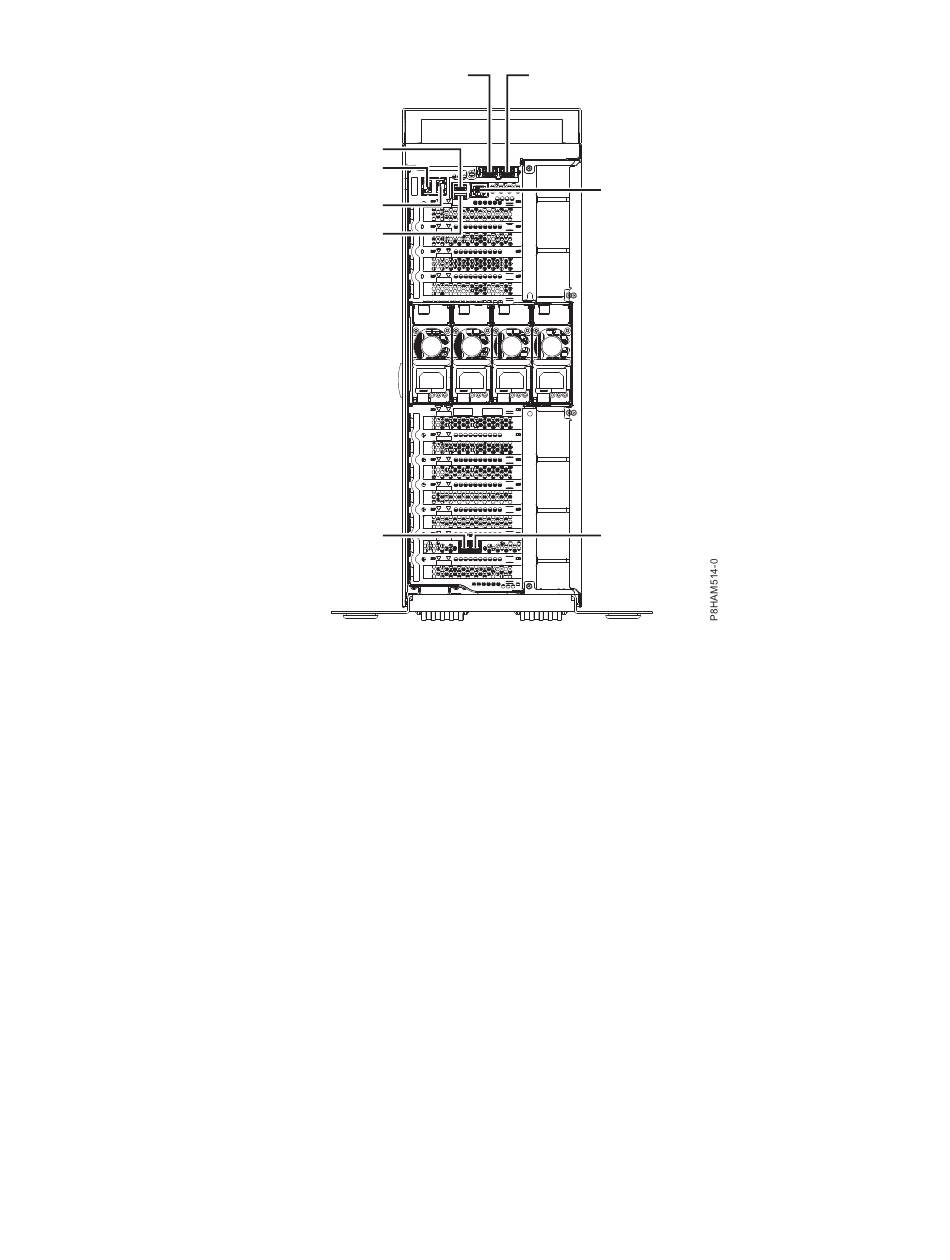

Abbildung 29. Anschlusspositionen für das Standalone-System vom Typ 8286-41A (erweiterte Funktion)
Anschlusspositionen für die Systeme vom Typ 8247-42L und 8286-42A
Hier erhalten Sie Informationen zu Anschlusspositionen für die Einschubmodelle vom Typ 8247-42L und
8286-42A.
Die Server vom Typ 8247-42L und 8286-42A (erweiterte Funktion) stellen über einen SAS-Anschluss Ka-
belanschlusspositionen für Plattenlaufwerkgehäuse bereit.
USB-Anschluss (3.0) 2
(P1-T2)
(P1-C1-T2)
HMC-Anschluss 1
(P1-T3)
HMC-Anschluss 2
(P1-T4)
(P1-C1-T3)
SAS-Anschluss 2
(P1-C15-T1)
USB-Anschluss (3.0) 1
(P1-T1)
Serieller Anschluss
(P1-C1-T1)
SAS-Anschluss 1
(P1-C14-T1)
35
