MODUS 1
A

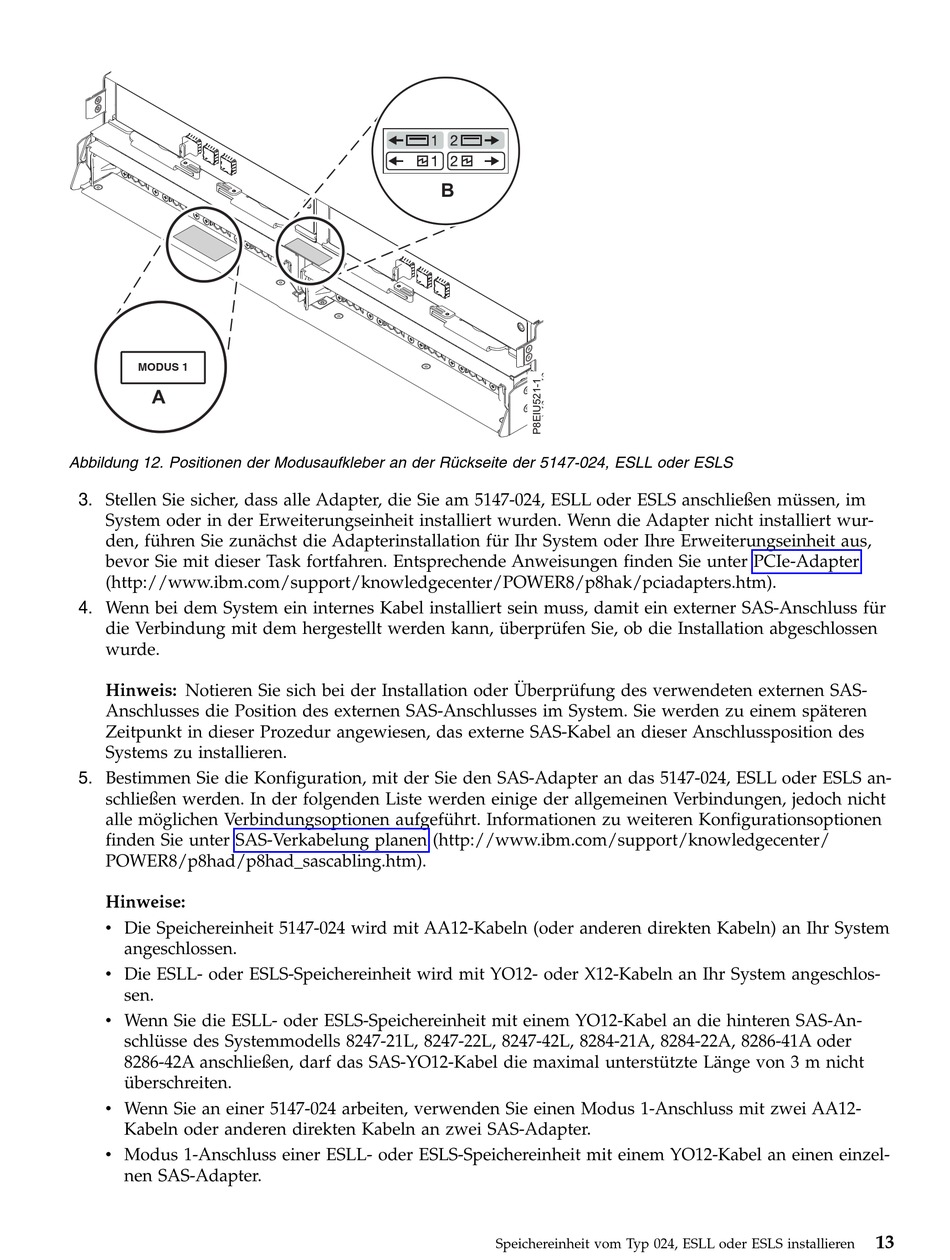

Abbildung 12. Positionen der Modusaufkleber an der Rückseite der 5147-024, ESLL oder ESLS
3. Stellen Sie sicher, dass alle Adapter, die Sie am 5147-024, ESLL oder ESLS anschließen müssen, im
System oder in der Erweiterungseinheit installiert wurden. Wenn die Adapter nicht installiert wur-
den, führen Sie zunächst die Adapterinstallation für Ihr System oder Ihre Erweiterungseinheit aus,
bevor Sie mit dieser Task fortfahren. Entsprechende Anweisungen finden Sie unter PCIe-Adapter
(http://www.ibm.com/support/knowledgecenter/POWER8/p8hak/pciadapters.htm).
4. Wenn bei dem System ein internes Kabel installiert sein muss, damit ein externer SAS-Anschluss für
die Verbindung mit dem hergestellt werden kann, überprüfen Sie, ob die Installation abgeschlossen
wurde.
Hinweis: Notieren Sie sich bei der Installation oder Überprüfung des verwendeten externen SAS-
Anschlusses die Position des externen SAS-Anschlusses im System. Sie werden zu einem späteren
Zeitpunkt in dieser Prozedur angewiesen, das externe SAS-Kabel an dieser Anschlussposition des
Systems zu installieren.
5. Bestimmen Sie die Konfiguration, mit der Sie den SAS-Adapter an das 5147-024, ESLL oder ESLS an-
schließen werden. In der folgenden Liste werden einige der allgemeinen Verbindungen, jedoch nicht
alle möglichen Verbindungsoptionen aufgeführt. Informationen zu weiteren Konfigurationsoptionen
finden Sie unter SAS-Verkabelung planen (http://www.ibm.com/support/knowledgecenter/
POWER8/p8had/p8had_sascabling.htm).
Hinweise:
v Die Speichereinheit 5147-024 wird mit AA12-Kabeln (oder anderen direkten Kabeln) an Ihr System
angeschlossen.
v Die ESLL- oder ESLS-Speichereinheit wird mit YO12- oder X12-Kabeln an Ihr System angeschlos-
sen.
v Wenn Sie die ESLL- oder ESLS-Speichereinheit mit einem YO12-Kabel an die hinteren SAS-An-
schlüsse des Systemmodells 8247-21L, 8247-22L, 8247-42L, 8284-21A, 8284-22A, 8286-41A oder
8286-42A anschließen, darf das SAS-YO12-Kabel die maximal unterstützte Länge von 3 m nicht
überschreiten.
v Wenn Sie an einer 5147-024 arbeiten, verwenden Sie einen Modus 1-Anschluss mit zwei AA12-
Kabeln oder anderen direkten Kabeln an zwei SAS-Adapter.
v Modus 1-Anschluss einer ESLL- oder ESLS-Speichereinheit mit einem YO12-Kabel an einen einzel-
nen SAS-Adapter.
B
Speichereinheit vom Typ 024, ESLL oder ESLS installieren
13
