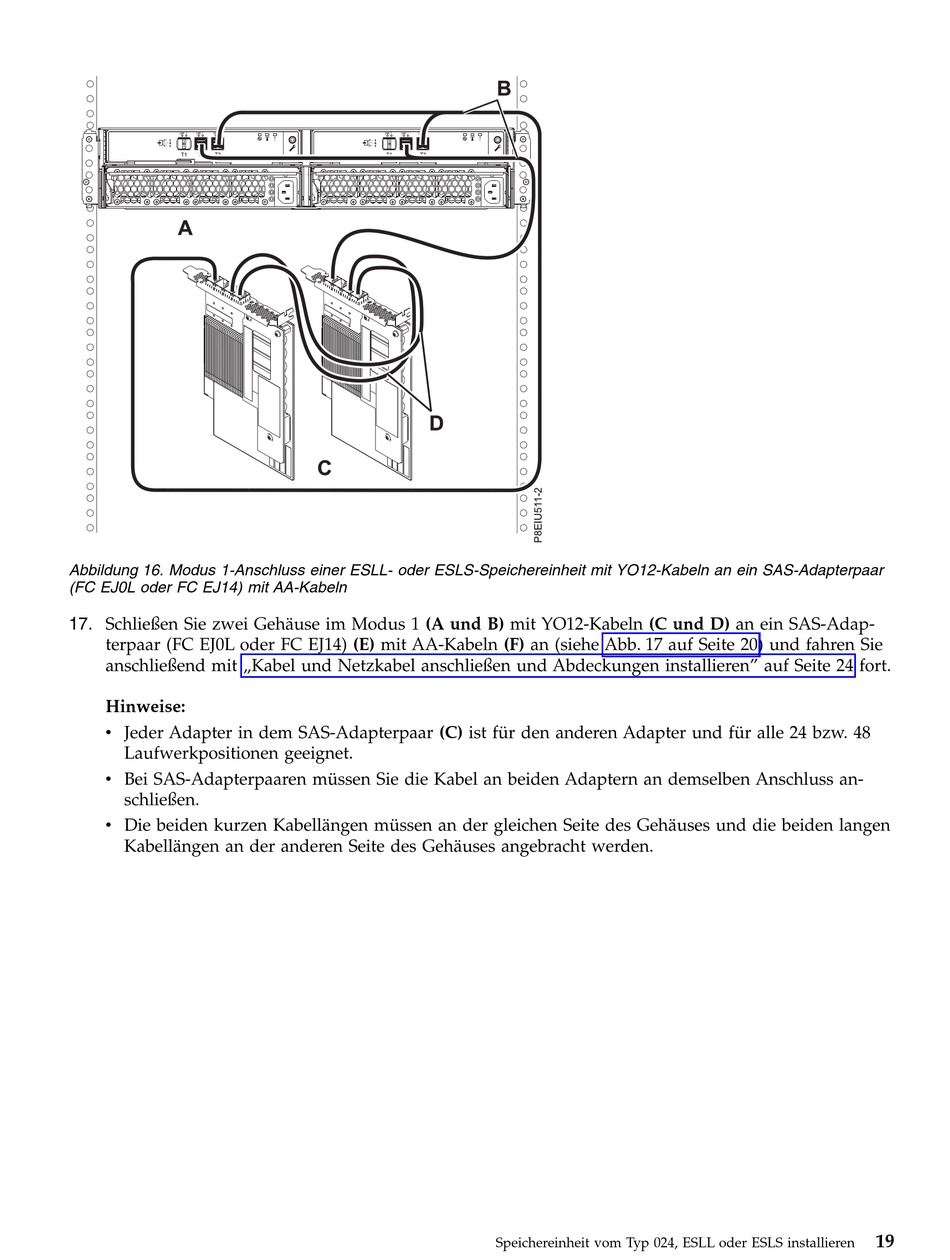

Abbildung 16. Modus 1-Anschluss einer ESLL- oder ESLS-Speichereinheit mit YO12-Kabeln an ein SAS-Adapterpaar
(FC EJ0L oder FC EJ14) mit AA-Kabeln
17. Schließen Sie zwei Gehäuse im Modus 1 (A und B) mit YO12-Kabeln (C und D) an ein SAS-Adap-
terpaar (FC EJ0L oder FC EJ14) (E) mit AA-Kabeln (F) an (siehe Abb. 17 auf Seite 20) und fahren Sie
anschließend mit „Kabel und Netzkabel anschließen und Abdeckungen installieren" auf Seite 24 fort.
Hinweise:
v Jeder Adapter in dem SAS-Adapterpaar (C) ist für den anderen Adapter und für alle 24 bzw. 48
Laufwerkpositionen geeignet.
v Bei SAS-Adapterpaaren müssen Sie die Kabel an beiden Adaptern an demselben Anschluss an-
schließen.
v Die beiden kurzen Kabellängen müssen an der gleichen Seite des Gehäuses und die beiden langen
Kabellängen an der anderen Seite des Gehäuses angebracht werden.
Speichereinheit vom Typ 024, ESLL oder ESLS installieren
19
