Anschlusspositionen für die Systeme vom Typ 5148-22L, 8247-21L,
8247-22L, 8284-21A und 8284-22A
Hier erhalten Sie Informationen zu den Anschlusspositionen für die Systeme 5148-22L, 8247-21L, 8247-
22L, 8284-21A und 8284-22A.
Die Server vom Typ 5148-22L, 8247-21L, 8247-22L, 8284-21A und 8284-22A mit erweiterter Funktion stel-
len über einen SAS-Anschluss Kabelanschlusspositionen für Plattenlaufwerkgehäuse bereit.
USB-Anschluss (2.0) 1
(P1-C1-T2)
HMC-Anschluss 1

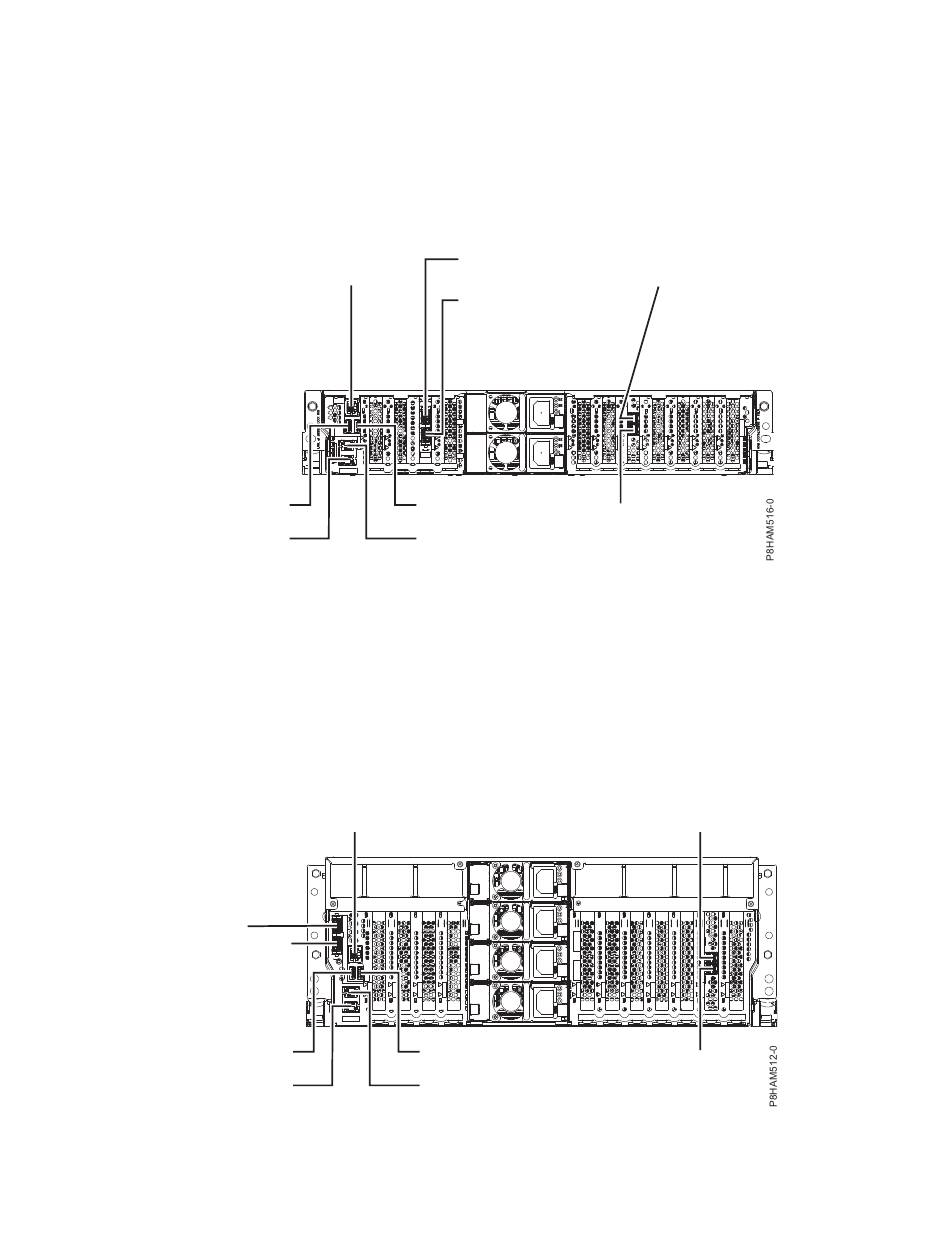

Abbildung 27. Anschlusspositionen für die Systeme vom Typ 5148-22L, 8247-21L, 8247-22L, 8284-21A und 8284-22A
mit erweiterter Funktion
Anschlusspositionen für das System vom Typ 8286-41A
Hier erhalten Sie Informationen zu Anschlusspositionen für die Einschubmodelle und Standalone-Modelle
vom Typ 8286-41A.
Der Server vom Typ 8286-41A stellt über einen SAS-Anschluss Kabelanschlusspositionen für Plattenlauf-
werkgehäuse bereit.
USB-Anschluss (3.0) 1
(P1-T1)
USB-Anschluss (3.0) 2
(P1-T2)
USB-Anschluss (2.0) 1
(P1-C1-T2)
HMC-Anschluss 1
Abbildung 28. Anschlusspositionen für das Einschubsystem vom Typ 8286-41A (erweiterte Funktion)
34
Power Systems: Speichereinheiten vom Typ 024, ESLL oder ESLS installieren
Serieller Anschluss
(P1-C1-T1)
USB-Anschluss (2.0) 2
(P1-C1-T3)
HMC-Anschluss 2
(P1-T3)
(P1-T4)
Serieller Anschluss
(P1-C1-T1)
(P1-T3)
USB-Anschluss (3.0) 1
(P1-T1)
USB-Anschluss (3.0) 2
(P1-T2)
SAS-Anschluss 2
(P1-C15-T1)
USB-Anschluss (2.0) 2
(P1-C1-T3)
HMC-Anschluss 2
(P1-T4)
SAS-Anschluss 1
(P1-C14-T1)
SAS-Anschluss 1
(P1-C14-T1)
SAS-Anschluss 2
(P1-C15-T1)
