Inbetriebnahme des Geräts
Das Profil „Leistungskreise" ist für die meisten IT-Systeme
geeignet. Eine Beschreibung der Profile finden Sie im Hand-
buch.
Erstinbetriebnahme

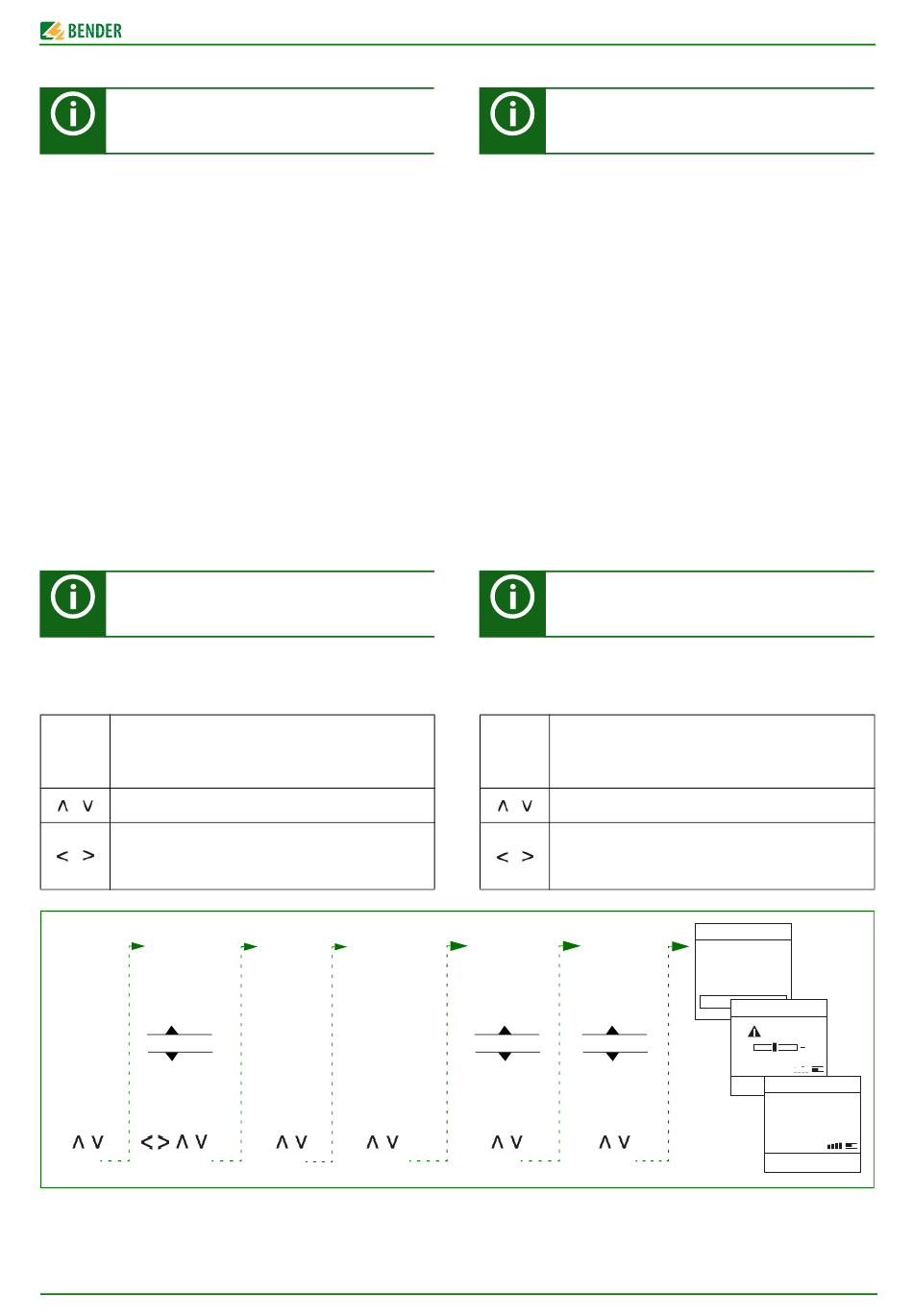

Bei der ersten Inbetriebnahme blendet das Gerät nach Zuschalten der Be-
triebsspannung einen Inbetriebnahme-Assistenten ein, den Sie schritt-
weise abarbeiten müssen. Das unten abgebildete Schema zeigt den
Verlauf.
Allgemeiner Ablauf der Inbetriebnahme
1. Prüfen auf korrekten Anschluss des ISOMETER®s an das zu über-
wachende Netz.
2. Versorgungsspannung für ISOMETER® zuschalten.
Inbetriebnahme-Assistent ausführen und die vom Inbetriebnahme-
Assistenten geforderten Einstellungen durchführen.
3. Selbsttest durchführen
Das Gerät führt einen vierstufigen Selbsttest durch, die Alarmrelais
werden dabei nicht geprüft. Nach dessen Ende erscheint im Display
der ermittelte Isolationswiderstand. Liegt er über den in der unters-
ten Zeile eingeblendeten Ansprechwerten, wird zusätzlich die Mel-
dung „OK" angezeigt. Wird während des Selbsttests ein Fehler
erkannt, erscheint im Display eine Fehlermeldung.
4. Funktion mit einem echten Isolationsfehler prüfen.
Das ISOMETER® ist am überwachten Netz z. B. mit einem dafür geeig-
neten Widerstand gegen Erde zu prüfen.
Inbetriebnahme-Assistent
Bis der Inbetriebnahme-Assistent abgeschlossen ist, sind die
Relais abgefallen.
Den Inbetriebnahme-Assistenten können Sie auch manuell aufrufen über
den Menüpfad: 6. Geräte Einstell. / 6. Inbetriebnahme.
Verwenden Sie für die Navigation im Menü und die Einstellung von Para-
metern die abgebildeten Tasten.
MENU
Menü starten
ESC
1x Bedienschritt verwerfen, zurück
OK
>1x Inbetriebnahme-Assistent abbrechen
Eingabe bestätigen
Aufwärtstaste: Im Menü aufwärts bewegen, Wert erhöhen.
Abwärtstaste: Im Menü abwärts bewegen, Wert verringern
Taste nach links: Im Menü zurück,
Parameterabschnitt auswählen.
Taste nach rechts: Im Menü vorwärts,
Parameterabschnitt auswählen
Select
Set
Language
Date and time
>
>
O Deutsch
O Francais
●
English
O Español
17.03.2018
O ...
OK
OK
isoHR685W-x-I-B_D00261_03_Q_DEEN/09.2018
Select
Select
System type
Profile
>
>
●
O DC
Power circuit
O AC
O Control circuit
●
3AC
O Generator
O High capacitance
O Inverter>10 Hz
O Inverter<10 Hz
O Costumized
OK
OK
Commissioning of the device
The profile "power circuits" is suitable for most IT systems. For a
description of the profiles refer to the manual.
Initial commissioning
When the device is operated for the first time after switching on the oper-
ating voltage, a commissioning wizard appears on the display and guides
you through the commissioning process step by step. The step-wise com-
missioning procedure is illustrated below.
General commissioning process
1. Check that the ISOMETER® is properly connected to the system to
be monitored.
2. Connect the supply voltage to the ISOMETER®.
Execute the commissioning wizard and carry out the settings
required by the commissioning wizard.
3. Carry out a self test
The device carries out a self test in four steps. However, the alarm
relays are not checked during this test. After completion of the test,
the measured insulation resistance is shown on the display. If the
value exceeds the response values indicated at the bottom of the
display, the message "OK" will additionally be displayed. If a fault is
detected during the self test, a fault message will appear on the dis-
play.
4. Check the function using a genuine insulation fault.
Check the ISOMETER® in the system being monitored, e.g. using a
suitable resistance against earth.
Commissioning wizard
The relays are de-energised until the commissioning process is
finished.
The menu can be manually invoked in the commissioning wizard via the
menu path: 6. Device settings / 6. Commissioning
To navigate within the menu and for parameter settings,
use the buttons shown below.
MENU
Start the menu
ESC
1x Escape from the operating step, back
>1x Stop commissioning wizard
OK
Confirm entry
UP button: to move up in the menu, increase the value.
DOWN button: to move down in the menu, decrease the value
Left arrow button: back in the menu,
to select a section.
Right arrow button: to go to the next menu,
select a section
Set response value
Set response value
for Alarm 2
for Alarm 2
>
>
40 kΩ
10 kΩ
OK
OK
ISOMETER® isoHR685W-x-I-B
TEST
√ Measurement
√ Coupling
√ Earth connection
√ Outputs
100%
Insulation fault
0 Ω
+
IT-System
R(an)
100 kΩ / 20 kΩ
OK
2 GΩ
R(an)
100 kΩ / 20 kΩ
5
