ISOMETER® isoHR685W-x-I-B

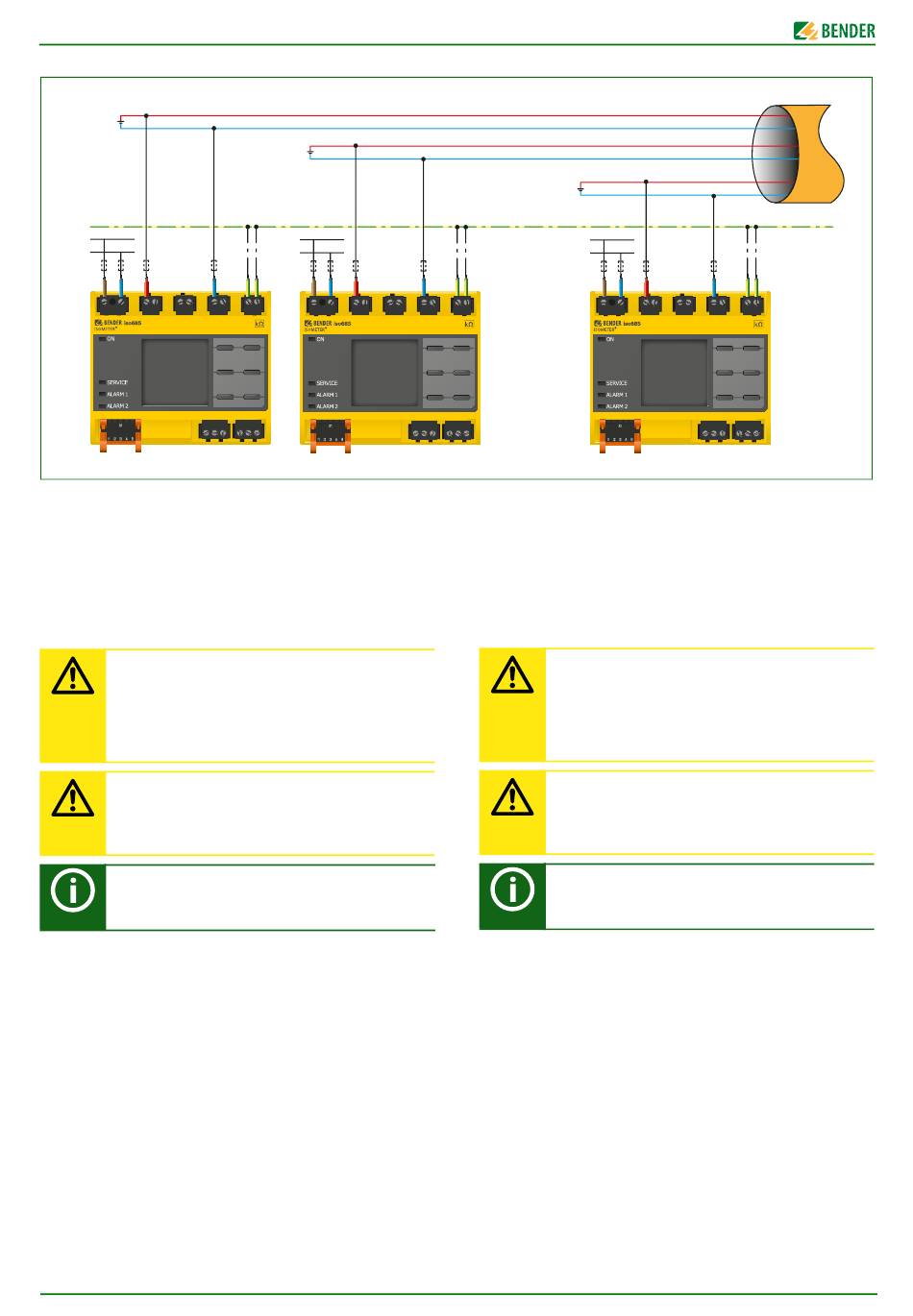

Systemübersicht: ISOsync zur Überwachung langer paralleler Kabel
L+
U 1
n
L-
PE
U
s
Bei dem Einsatz von ISOMETER®n in kapazitiv gekoppelten IT-Systemen
kann es zu gegenseitiger Beeinflussung der ISOMETER® kommen.
Sollen mehrere ISOMETER® in kapazitiv gekoppelten IT-Systemen einge-
setzt werden, kann man durch eine Synchronisierung via Ethernet (ISO-
sync-Funktion) sicherstellen, dass die gegenseitige Beeinflussung
verhindert wird.
Die Synchronisierung funktioniert uber eine Zeitsynchronisierung. Diese
kann per BCOM oder per NTP vorgenommen werden.
Fehlfunktionen durch zu hohen Prüfstrom an empfindli-
chen Anlagenteilen!
Durch einen zu hohen zwischen IT-System und Erde fließenden
VORSICHT
Prüfstrom kann es in empfindlichen Anlagenteilen, wie SPS
oder Relais zu Fehlsteuerungen kommen. Stellen Sie sicher,
dass die Höhe des Prüfstroms kompatibel mit der zu
überwachenden Anlage ist.
Fehlerhafte Messung!
Der eingespeiste Prüfstrom kann weitere angeschlossene Isola-
tionsfehlerüberwachungseinrichtungen beeinflussen. Wenn die-
VORSICHT
se den eingespeisten Prüfstrom messen, kann die Messung
fehlerhaft sein.
Die Isolationsüberwachung ist deaktiviert,
während Isolationsfehlersucheinrichtungen aktiv sind.
4
L+
U 2
n
L-
U
s
System overview: ISOsync for monitoring of long parallel cables
U X
n
U
s
ISOMETERRs can interfere with each other when used in capacitively cou-
pled IT-systems.
If more than one ISOMETERR is to be used in capacitively coupled IT sys-
tems, it is possible to synchronize via Ethernet (ISOsync function) to pre-
vent any such interference.
This synchronization works via time synchronization. And this can be per-
formed by BCOM or by NTP.
Malfunction due to high test current to sensitive system
parts!
A test current too high in value flowing between the IT system
CAUTION
and earth may cause sensitive plant parts, such as a PLC or re-
lay to malfunction. Make sure the test current level is compati-
ble with the system to be monitored.
Faulty measurement!
The injected test current can affect other connected insulation
fault monitoring systems. If this injected test current is measu-
CAUTION
red by the insulation fault monitoring systems, the measure-
ment may be erroneous.
Insulation monitoring is deactivated while the insulation fault
location systems are active.
isoHR685W-x-I-B_D00261_03_Q_DEEN/09.2018
