ISOMETER® isoHR685W-x-I-B

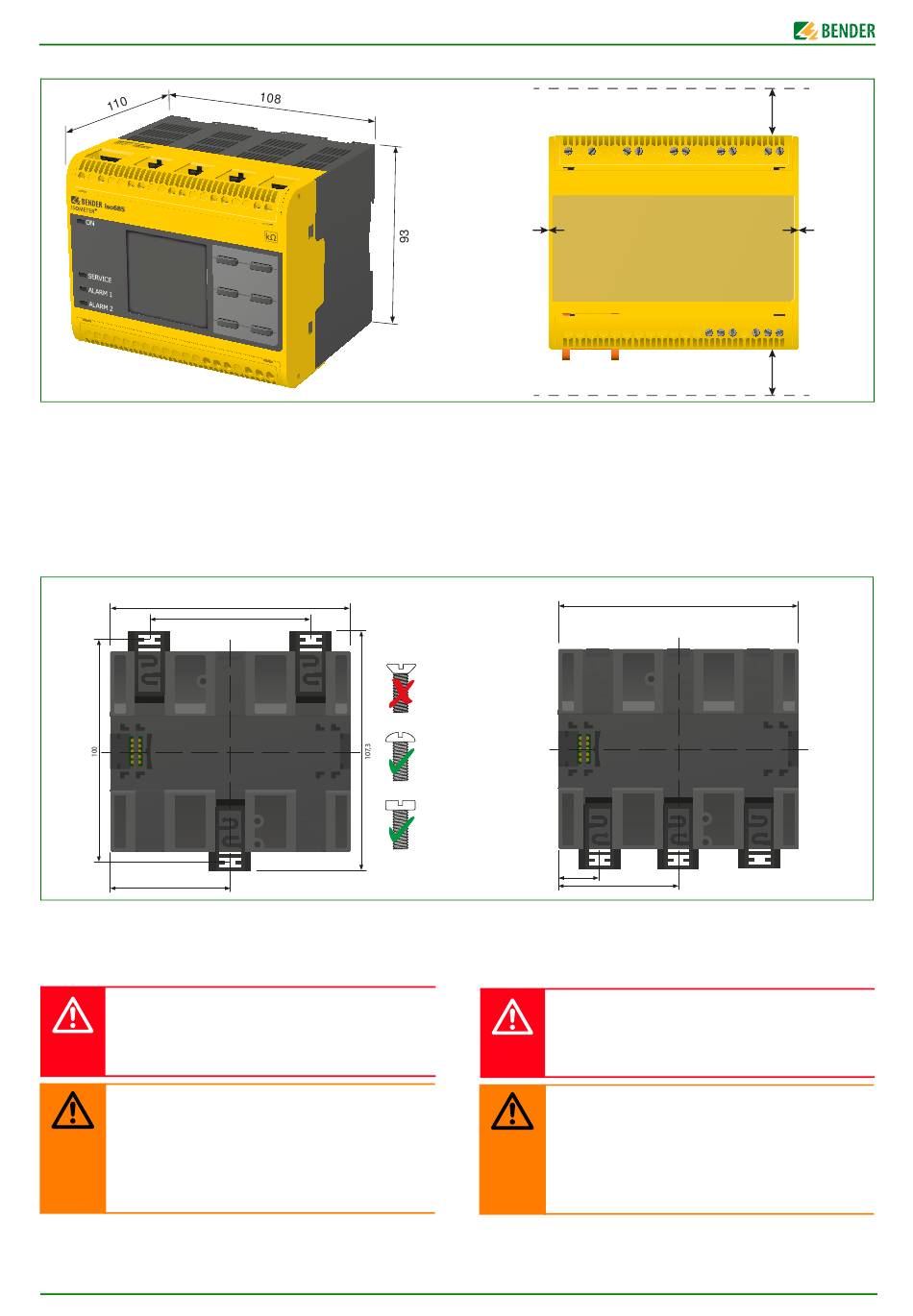

Montage
Montage auf Hutschiene
Rasten Sie alle 3 mitgelieferten Montageclips (2 separat verpackt) des Ge-
räts auf der Hutschiene unten so ein, dass ein sicherer und fester Sitz
gewährleistet ist.
Schraubbefestigung
Bringen Sie die 3 mitgelieferten Montageclips (2 separat verpackt) manu-
ell oder mittels Werkzeug in eine über das Gehäuse hinaus ragende
Rastposition. Befestigen Sie das Gerät mit drei M4-Schrauben (kein Senk-
kopf), siehe nachfolgende Skizze.
Screw mounting
54
Anschluss
Verdrahten Sie das Gerät gemäß Anschlussplan. Beachten Sie dabei die
technischen Daten. Montieren Sie nach dem Anschluss die obere und die
untere mitgelieferte Klemmenabdeckung!
Gefahr eines elektrischen Schlages!
An den Klemmen L1/+...L3/- können Nennspannungen bis
1300 V anliegen, die bei direkter Berührung lebensgefährlich
GEFAHR
sein können. Nehmen Sie das Gerät nur mit montierten und
eingerasteten Klemmenabdeckungen in Betrieb.
Verletzungen, Brände und Sachschäden durch Kurzchluss!
Entsprechend DIN VDE 0100-430 können Sie auf Schutzein-
richtungen zum Schutz bei Kurzschluss für die Ankopplung der
WARNUNG
Klemmen L1/+, L2, L3/- an das zu überwachende IT-System
verzichten, wenn die Leitung oder das Kabel so ausgeführt ist,
dass die Gefahr eines Kurzschlusses auf ein Mindestmaß
beschränkt ist. Achten Sie auf kurz- und erdschlussfeste
Verlegung.
2
108
72
Installation
0 mm
DIN rail mounting:
Snap all 3 mounting clips delivered with the device (2 of them packed se-
parately) onto the DIN rail in such a way that a safe and tight fit is ensured.
Screw mounting
Install the three accompanying mounting clips (2 are packed separately)
manually or by means of a tool in a way that they protrude beyond the en-
closure. Fix the device by means of three M4 screws (no counter sunk
screw) as shown in the following pictures.
DIN rail mounting
18
54
Connection
Wire up the device according to the wiring diagram taking account of the
technical data. After connecting the device, install the enclosed upper
and lower terminal cover!
High risk of electric shock!
A nominal voltage of up to 1300 V may be present at the termi-
nals L1/+...L3/–. Direct contact with these will likely result in
DANGER
electrocution. Make sure the terminal covers are properly moun-
ted and clicked in before putting the device into operation.
Injury, fire and damage to property due to a short circuit!
When coupling the terminals L1/+, L2, L3/- to the IT system
≤690 V to be monitored, devices for protection against a short-
WARNING
circuit can be omitted according to IEC 60364-4-43:2008 or DIN
VDE 0100430 (German version) if the wiring is carried out in
such a way as to reduce the risk of a short-circuit to a minimum.
The use of short-circuit proof and earth-fault proof wiring is
recommended.
isoHR685W-x-I-B_D00261_03_Q_DEEN/09.2018
20 mm
0 mm
20 mm
108
