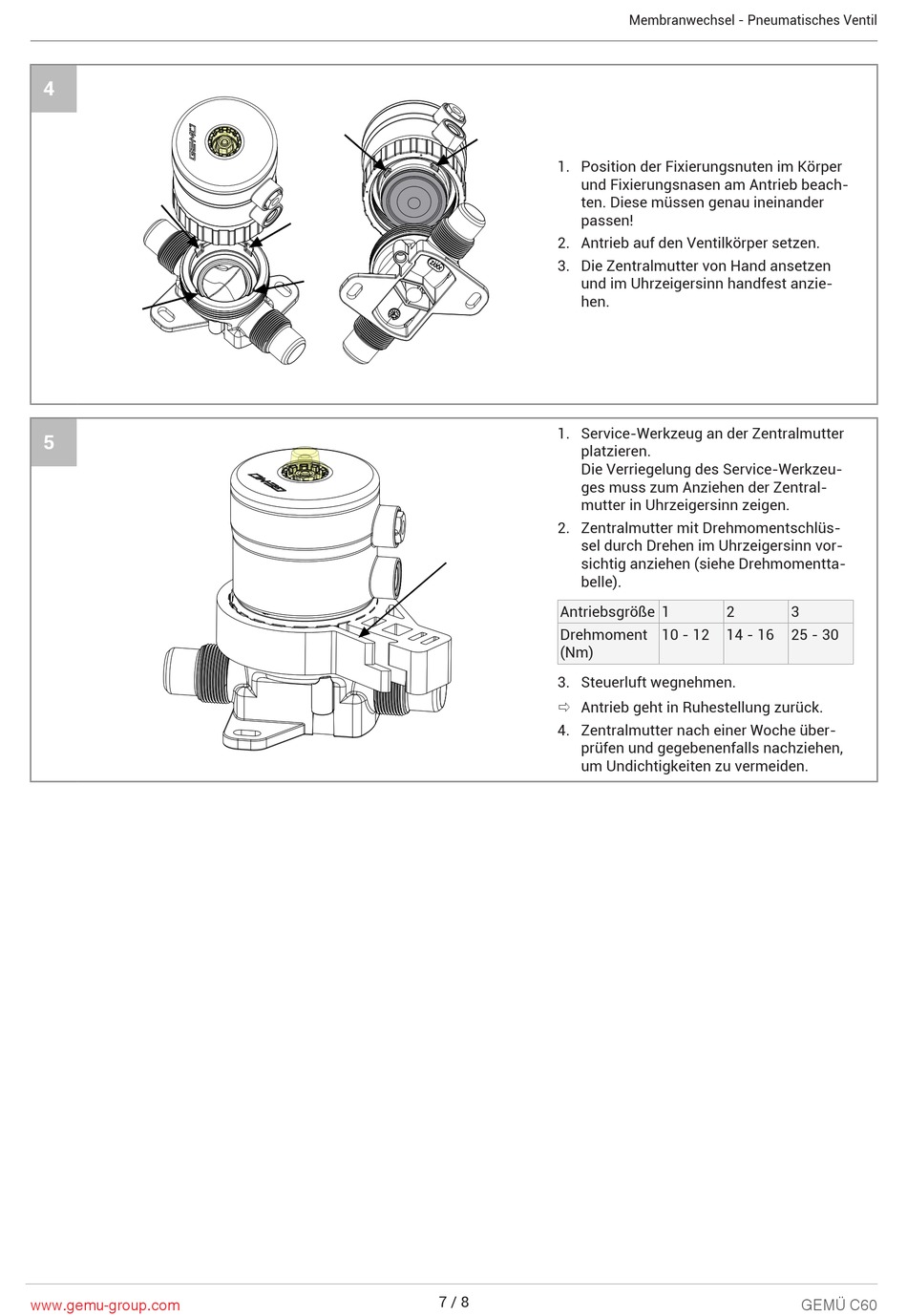

Gemü C60 CleanStar Montageanleitung Seite 7

4
5
www.gemu-group.com
1. Position der Fixierungsnuten im Körper
und Fixierungsnasen am Antrieb beach-
ten. Diese müssen genau ineinander
passen!
2. Antrieb auf den Ventilkörper setzen.
3. Die Zentralmutter von Hand ansetzen
und im Uhrzeigersinn handfest anzie-
hen.
1. Service-Werkzeug an der Zentralmutter
platzieren.
Die Verriegelung des Service-Werkzeu-
ges muss zum Anziehen der Zentral-
mutter in Uhrzeigersinn zeigen.
2. Zentralmutter mit Drehmomentschlüs-
sel durch Drehen im Uhrzeigersinn vor-
sichtig anziehen (siehe Drehmomentta-
belle).
Antriebsgröße 1
Drehmoment
(Nm)
3. Steuerluft wegnehmen.
ð Antrieb geht in Ruhestellung zurück.
4. Zentralmutter nach einer Woche über-
prüfen und gegebenenfalls nachziehen,
um Undichtigkeiten zu vermeiden.
7 / 8
Membranwechsel - Pneumatisches Ventil
2 3
10 - 12 14 - 16 25 - 30
GEMÜ C60
