Gemü 1435 ePos Betriebsanleitung

Vorschau ausblenden Andere Handbücher für 1435 ePos:

Werbung

Quicklinks

Diese Anleitung herunterladen

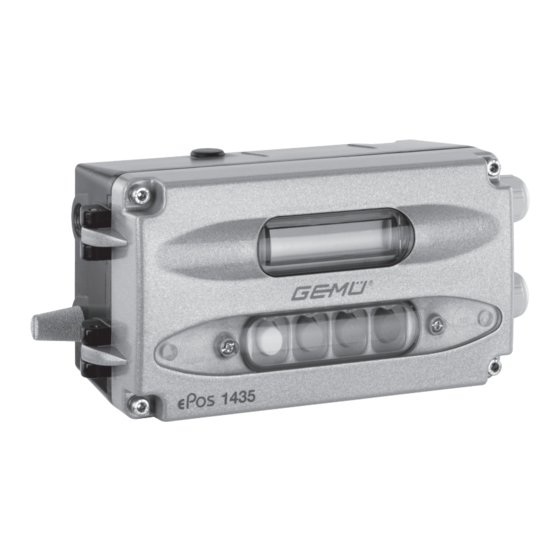

GEMÜ 1435 ePos
Intelligenter elektropneumatischer Stellungsregler
Betriebsanleitung
DE
Weitere Informationen
Webcode: GW-1435

Werbung

loading

Verwandte Anleitungen für Gemü 1435 ePos

Inhaltszusammenfassung für Gemü 1435 ePos

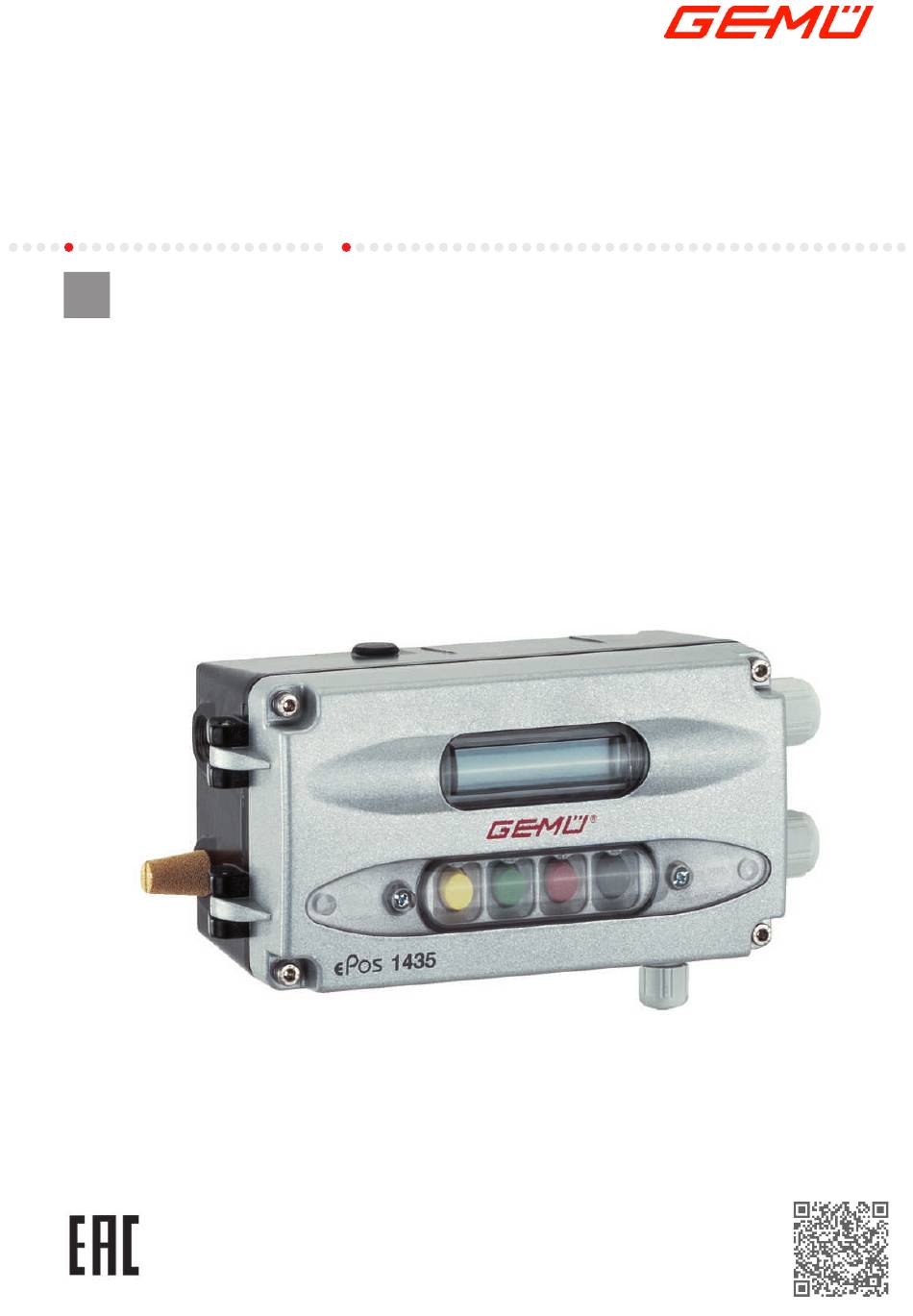

  • Seite 1 GEMÜ 1435 ePos Intelligenter elektropneumatischer Stellungsregler Betriebsanleitung Weitere Informationen Webcode: GW-1435...
  • Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 22.08.2023 GEMÜ 1435 ePos 2 / 71 www.gemu-group.com...
  • Seite 3 Fehlermeldungen erscheinen (zum Beispiel LECKAGE). ▶ Hier hilft die manuelle Initialisierung mit sequentieller Weiterschaltung durch den Bediener oder falls möglich ein Quittieren der Fehlermeldung, um den Schritt zu wiederholen (siehe 'Initialisierung durchführen', Seite 51). www.gemu-group.com 3 / 71 GEMÜ 1435 ePos...
  • Seite 4 Erscheint die Meldung "INIT OK" ist das Produkt betriebsbereit und kann in die gewünschte Betriebsart gestellt werden. – Betriebsart A: AUTO – reagiert auf den extern vorgegebenen Sollwert. – Betriebsart B: MANUAL – die Ventilposition kann händisch mithilfe der Tasten vorgegeben werden. GEMÜ 1435 ePos 4 / 71 www.gemu-group.com...
  • Seite 5 14.1 Ohne Werksvoreinstellung (bei Lieferung ohne Ventil) ............ 14.1.1 Fehlerursachen und -behebung Initi- alisierung .......... 14.2 Mit Werksvoreinstellung ( bei Lieferung mit Ventil) ............. 15 Umschalten der Bedienoberfläche ....... 16 Systemmode CLASSIC ......... www.gemu-group.com 5 / 71 GEMÜ 1435 ePos...
  • Seite 6 Mögliche Folgen bei Nichtbeachtung. spezifisches Maßnahmen zur Vermeidung der Gefahr. Symbol Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEMÜ 1435 ePos 6 / 71 www.gemu-group.com...
  • Seite 7 Die Stellzeiten sind durch integrierte 7. Sicherheitsdatenblätter beachten. Drosseln einstellbar. Ein Anschluss und Anbau nach NAMUR ist möglich. Deshalb ist GEMÜ 1435 ePos eine optimale Lö- 8. Sicherheitsvorschriften für die verwendeten Medien sung für Regelaufgaben mit hohen Anforderungen, speziell in beachten.
  • Seite 8 Sollwert > 20 mA / Einfachwirkend: Einfachwirkend: 10 V entlüftet nicht vorhanden Doppeltwirkend: Doppeltwirkend: be- entlüftet lüftet * nur bei Verwendung 4-20 mA Sollwertart (Parametereinstel- lung) Diese Sicherheitsfunktion ersetzt jedoch nicht notwendige anlagenspezifische Sicherheitseinrichtungen. GEMÜ 1435 ePos 8 / 71 www.gemu-group.com...
  • Seite 9 Antriebes verbunden. Über die elektrischen Anschlüsse können die Ventilstellung und der integrierte Weggeber über- wacht werden. Der pneumatische Antrieb wird mittels der Vor- steuerventile direkt angesteuert und geregelt. ● Das Produkt gemäß den technischen Daten einsetzen. www.gemu-group.com 9 / 71 GEMÜ 1435 ePos...
  • Seite 10 1 Typ 1435 elektropneumatischer Stellungsregler ePos 2 Feldbus ohne 3 Zubehör Zubehör 4 Wirkungsweise Einfachwirkend 5 Ex-Klasse ohne Ex-Schutz 6 Option ohne 7 Durchflussleistung Elektropneumatisch, 50 l/min 8 Sonderspezifikation ohne 9 CONEXO ohne GEMÜ 1435 ePos 10 / 71 www.gemu-group.com...
  • Seite 11 Der angelegte Druck darf den maximalen Steuerdruck des Prozessventils nicht überschreiten. Durchflussleistung: 50 Nl/min (Durchflussleistung Code 01) 90 Nl/min (Durchflussleistung Code 02) Luftverbrauch: 0 Nl/min (im ausgeregelten Zustand) 8.5 Mechanische Daten Einbaulage: beliebig Schutzart: IP 65 nach EN 60529 Gewicht: 1,7 kg www.gemu-group.com 11 / 71 GEMÜ 1435 ePos...
  • Seite 12 50 Ω + ca. 0,7 V Spannungsabfall durch Verpolschutz 0 - 10 V: 100 kΩ Genauigkeit / Linearität: ≤ ±0,3 % v. E. Temperaturdrift: ≤ ±0,5 % v. E. Auflösung: 12 bit Verpolschutz: Überlastsicher: ja (bis ± 24 V DC) GEMÜ 1435 ePos 12 / 71 www.gemu-group.com...
  • Seite 13 Widerstandsbereich ex- 1 bis 10 kΩ terner Potentiometer: Eingangsspannungs- 0 bis U bereich: Eingangswiderstand: 330 kΩ Genauigkeit / Linearität: ≤ ±0,3 % v. E. Temperaturdrift: ≤ ±0,3 % v. E. Auflösung: 12 bit www.gemu-group.com 13 / 71 GEMÜ 1435 ePos...
  • Seite 14 Werkseinstellung / Die Regelcharakteristik ist einstellbar. Sollwerteingang (mA / V) Der Stellungsregler 1435 ePos erkennt automatisch, während der Initialisierung, die Steuerfunktion des Ventils und stellt sich standardmäßig so ein, dass bei Signalvorgabe 0/4 mA bzw. 0 V, das Ven- til geschlossen ist.* Die Zuordnung kann mittels Parameter nachträglich umgestellt werden.
  • Seite 15 9.2 Abmessungen Weggeber, Anbaumöglichkeiten und Befestigungsmöglichkeiten Für Abmessungen der Weggeber 4231 und 4232, welche für die Messung des Weges vom Prozessventil verwendet werden, so- wie des Befestigungswinkel für den Wandanbau des 1435 siehe Datenblatt 1435 ePos. www.gemu-group.com 15 / 71...
  • Seite 16 3. Feder 3 über Spindel 2 schieben und mit Betätigungsspin- del 4 fixieren. 4. Betätigungsspindel 4 im Uhrzeigersinn festziehen. 5. Spindel 2 bis zum Anschlag der Feder 3 einschieben und Feder 3 wieder langsam entspannen GEMÜ 1435 ePos 16 / 71 www.gemu-group.com...
  • Seite 17 4. Befestigungswinkel 4 wird später durch Weggeber fixiert. 5. Passenden Adapter 3.1 bis zum Anschlag in Antriebsöff- nung einschrauben und festziehen. ð Der Befestigungswinkel wird später mit dem zweiten Adapter montiert (siehe Kapitel 10.6, Direktmontage mit Befestigungswinkel Variante 4). www.gemu-group.com 17 / 71 GEMÜ 1435 ePos...
  • Seite 18 3. Weggeber 3 bis zum Anschlag in die Antriebsöffnung ein- führen und gegen die Federvorspannung im Uhrzeigersinn einschrauben. 4. Stellungsregler an geeigneter Stelle befestigen. HINWEIS Befestigungswinkel ▶ Hierzu kann der separat erhältliche Befestigungswinkel GEMÜ 1445 000 ZMP verwendet werden. GEMÜ 1435 ePos 18 / 71 www.gemu-group.com...
  • Seite 19 6 montieren. 3. Adapter 4 auf Welle des Drehweggebers 2 setzen, ohne die Welle zu verdrehen. 6. Ausrichtung von Skala 8 beachten. ð Ansicht von unten auf Weggeber 7 mit Haltewinkel 6. www.gemu-group.com 19 / 71 GEMÜ 1435 ePos...
  • Seite 20 Klappe 2. b) Stellungsregler an NAMUR Steuerluftanschlüsse ange- flanscht: offen Position Benennung Adaptermarkierung Pneumatikanschluss Potiwellenmarkierung Antriebswelle (von oben) Position Benennung Drehpotiwelle Befestigungsbügel Adapter Schwenkantrieb Drehpotianschluss Dreh-Weggeber Klappenscheibe: Geschlossen NAMUR-Adapter Antrieb Kabelverschraubung Drehpotentiometer GEMÜ 1435 ePos 20 / 71 www.gemu-group.com...
  • Seite 21 11. Stellungsregler pneumatisch versorgen und mit Schwen- kantrieb 2 verbinden (nicht bei Anbauvariante b). 7. Anschlussleitung des Weggebers in die M12-Kabelver- schraubung des Stellungsreglers einführen und auf der Klemmenplatine gemäß Klemmenplan anschließen. 8. M12-Kabelverschraubung festdrehen. www.gemu-group.com 21 / 71 GEMÜ 1435 ePos...
  • Seite 22 Schrauben befinden. Ist der Drehbereich nicht korrekt ein- gestellt (festzustellen bei der späteren Überprüfung des Anbaus), müssen die beiden Schrauben leicht gelöst und der Weggeber verdreht werden. Drehbereich korrekt ein- stellen und Schrauben wieder festziehen. GEMÜ 1435 ePos 22 / 71 www.gemu-group.com...
  • Seite 23 ▶ Für ein Sollwerteingangssignal von 0-10 V DC muss der Stellungsregler geöffnet werden und die zwei Litzen des Sollwert- eingangs von den Klemmen Iw+ und Iw- auf die Klemmen Uw+ und Uw- umverdrahtet werden. www.gemu-group.com 23 / 71 GEMÜ 1435 ePos...
  • Seite 24 Potential - Erde Alarm 1 Alarm 2 Störmeldeausgang GND out ┴ 1) Aderfarben bei Verwendung eines externen Wegmesssystems GEMÜ 4231 oder 4232. In angegebener Reihenfolge anklemmen. Andere externe Wegmesssysteme können abweichende Aderfarben aufweisen. GEMÜ 1435 ePos 24 / 71 www.gemu-group.com...
  • Seite 25 * für Sollwerteingang Uw = 0 - 10 V muss kundenseitig umverdrahtet werden Anschluss X3 (für Weggeberanschluss) Signalname UP+, Istwertversorgung 10 V DC UPsig, Istwerteingang 0 - 10 V DC UP-, Istwertversorgung GND n.c. n.c. www.gemu-group.com 25 / 71 GEMÜ 1435 ePos...
  • Seite 26 4 an den oberen Anschluss des Prozess- Versorgungsluftanschluss P G1/4 ventils anbringen. Entlüftungsanschluss mit G1/4 Schalldämpfer Abluft-Drossel für 2 Abluft-Drossel für 4* Rückschlagventil Arbeitsanschluss für Prozess- ventil Arbeitsanschluss für Prozess- ventil* * Nur bei Wirkungsweise - doppeltwirkend (Code 3) GEMÜ 1435 ePos 26 / 71 www.gemu-group.com...
  • Seite 27 Der Betreiber der Anlage ist verantwortlich für die Aus- ● wahl des Reinigungsmediums und die Durchführung des Verfahrens. 1. Das Produkt in Betrieb nehmen. 2. Geeignete Anschlussstücke verwenden. 3. Steuermediumleitungen spannungs- und knickfrei montie- ren. Anschluss 2 www.gemu-group.com 27 / 71 GEMÜ 1435 ePos...
  • Seite 28 Fehlermeldungen erscheinen (z.B LECKAGE). ▶ Hier hilft die manuelle Initialisierung mit sequentieller Weiterschaltung durch den Bediener* oder falls möglich ein quitieren der Fehlermeldung um den Schritt zu wiederholen. *nur im Systemmode Advanced möglich GEMÜ 1435 ePos 28 / 71 www.gemu-group.com...
  • Seite 29 Ventil von Hand fahren, Anzeigewert P muss in ZU-Stellung < a) Falscher Weggeber / Anbau- 98.0 sein. satz a) Bestell-Nr. kontrollieren b) Drehgeber justieren b) Drehgeber so lange verdrehen (nur Schwenkantriebe) bis Wert P < 98.0 www.gemu-group.com 29 / 71 GEMÜ 1435 ePos...
  • Seite 30 - Taste drücken PRESS -> LEAKAGE - Taste drücken für erneute Prüfung - Taste drücken zum Übergehen der Leckageprüfung ACHTUNG! Ein Übergehen der Leckageprüfung kann zu schlechten Regeleigenschaften und erhöhtem Verschleiß füh- ren. GEMÜ 1435 ePos 30 / 71 www.gemu-group.com...
  • Seite 31 Die untere Zeile zeigt links die aktuelle Betriebsart und rechts 3. Versorgungsspannung abschalten (länger als 3 Sekun- den aktuellen Sollwert w in Prozent an. den). 4. Versorgungsspannung einschalten. Durch betätigen der Taste gelangt man in die Betriebsart B: Manual. www.gemu-group.com 31 / 71 GEMÜ 1435 ePos...
  • Seite 32 PRESS -> FOR 3s PRESS -> FOR 3s [ 4...20 mA] <- 2: INIT ALL 3: DEFAULT STATE [ 4...20 mA] <- -> [ 0...10 <- -> [ 0...10 V] <- 0...10 V 1: SETPOINT GEMÜ 1435 ePos 32 / 71 www.gemu-group.com...
  • Seite 33 Rampenfunktion Sollwert auto 0...400 26:SPLIT START Splitrange (Sollwertbereich) An- 0.0 ... 90 fang 27:SPLIT END Splitrange (Sollwertbereich) Ende 10 ... 100 28:SETP FUNCTN Definiert die Funktion der Regel- linear linear kennlinie 1:25 1:50 free www.gemu-group.com 33 / 71 GEMÜ 1435 ePos...
  • Seite 34 Definiert die Art der Bedienoberflä- CLASSIC CLASSIC ADVANCED 1) Parameterwert wird automatisch während dem Initialisierungsvorgang ermittelt und eingestellt. Wird eine manuelle Änderung der Parame- tereinstellung vorgenommen muss dies ggfs. nach jedem Initialisierungsvorgang wiederholt werden. GEMÜ 1435 ePos 34 / 71 www.gemu-group.com...
  • Seite 35 Error+ 12: Alarm Functn Inactive Aktiviert oder deaktiviert die Alarmfunktion Range Das Ansprechen der Alarme (Grenzkontakte) ist auf den Posi- tion-Maßstab (mechanischer Weg) bezogen. Error+ Range x = aktueller Istwert Error+ Range+ Inactive www.gemu-group.com 35 / 71 GEMÜ 1435 ePos...
  • Seite 36 Werte begrenzt. Somit kann der mecha- ist. Um dies zu erreichen wird bei Feststellung eines inver- nische Stellbereich des Antriebs eingeschränkt werden. tierten Wirksinns (z.B. Steuerfunktion 2) während der Initi- alisierung die Einstellung automatisch angepasst. GEMÜ 1435 ePos 36 / 71 www.gemu-group.com...
  • Seite 37 2. gleichprozentig 1 : 50 (Ventil bleibt in ZU-Stellung 2 % auf) höher der Verschleiß und kürzer die Lebensdauer. Des- 3. linear halb sollte der Wert nur so genau wie nötig eingestellt 4. free werden. www.gemu-group.com 37 / 71 GEMÜ 1435 ePos...
  • Seite 38 -> <- 50.0 : X 50.0 SETUP Mode Auto Anzeige Funktion Werte- Werks_ Active Level bereich einstellung Bear- beiten Mode Betriebsart AUTO, AUTO wählen MAN, OFF 1) nur verfügbar nach zuvor durchgeführter Initialisierung GEMÜ 1435 ePos 38 / 71 www.gemu-group.com...
  • Seite 39 17.1.5 Konfigurieren (SETUP) Im Konfigurationsmenü können verschiedene Parameterwerte des Stellungsreglers verändert werden. Um in das Konfigurati- onsmenü zu gelangen, muss in der Arbeitsebene der Parame- ter SETUP ausgewählt werden und anschließend die Taste gedrückt werden. www.gemu-group.com 39 / 71 GEMÜ 1435 ePos...
  • Seite 40 Pos Ctrl Out Relais K1 : K2 : Err Return Pot Abs XX.X % Valve. 1 : 2 : 3 : 4 0,0 % 100 % XX.X % XX.X% U w: XX.X V GEMÜ 1435 ePos 40 / 71 www.gemu-group.com...
  • Seite 41 Zeigt aktuelle Seriennum- TAG1 11-stellige Identnummer einstellbar TAG2 11-stellige Identnummer einstellbar 2 SetBasics Setpoint Art des Sollwertsignals 4 - 20 mA / 0 - 20 4 - 20 mA mA / 0 - 10 V www.gemu-group.com 41 / 71 GEMÜ 1435 ePos...
  • Seite 42 Level Alarm 2 Schaltpunkt von Alarm 2 0,0 ... 100 % 90,0% ErrorOutput Untermenü zur Einstellung des Fehlerausgangs Error Functn Legt Funktion des Feh- Error. Error+Inactive, Error+Range lerausgangs (Error) fest Range, Error+Range, Error+Range+Inacti- GEMÜ 1435 ePos 42 / 71 www.gemu-group.com...
  • Seite 43 W 80 % 0 ... 100,0 % 45,7 % W 90 % 0 ... 100,0 % 67,6 % W 100 % 0 ... 100,0 % 100,0 % *nur verfügbar bei Ausführung mit optionalem Stromausgang www.gemu-group.com 43 / 71 GEMÜ 1435 ePos...
  • Seite 44 Zeigt die momentane n.l. Stellung der internen Pilotventile Pos Ctrl Out Regelabweichung zwi- n.l. schen Soll- und Ist- wert (Stellungsregler) Relais Zeigt die momentane n.l. K1:K2:Err Stellung der internen Ausgänge 1) n.l. = nur lesbar GEMÜ 1435 ePos 44 / 71 www.gemu-group.com...
  • Seite 45 Zeigt Fehlermeldun- n.l. Zeigt Betriebsstunden n.l. Warnings Warnungen im Betrieb ON / OFF einblenden Errors Fehler im Betrieb ein- ON / OFF blenden Clear Error List Fehlerliste löschen 1) n.l. = nur lesbar www.gemu-group.com 45 / 71 GEMÜ 1435 ePos...
  • Seite 46 Zeigt die momentane Stellung des Weggebers (Achtung, dieser Wert kann abweichend vom Pos x Wert sein, da das Ventil nicht den ganzen 0-100 % Bereich des Weggebers nutzt). Valve: Zeigt die momentane Stellung der internen Pilotventile (Ventil geöffnet = GEMÜ 1435 ePos 46 / 71 www.gemu-group.com...
  • Seite 47 Zum Lesen und Schreiben ist die geringste Freigabe, Code 1 erforderlich Level 1 Active Zum Lesen und Schreiben ist die mittlere Freigabe, Code 2 erforderlich Level 2 Active Zum Lesen und Schreiben ist die höchste Freigabe, Code 3 erforderlich (Auslieferungs- Level 3 zustand) www.gemu-group.com 47 / 71 GEMÜ 1435 ePos...
  • Seite 48 Hier lassen sich die Warnmeldungen im Display aus- und einblenden. Der Stellungsregler arbeitet bei Ausgabe einer Warnung normal weiter. Meldungen werden in ErrorList gespeichert. Errors: Hier lassen sich die Fehlermeldungen im Display aus- und einblenden. Meldungen werden in ErrorList gespeichert. GEMÜ 1435 ePos 48 / 71 www.gemu-group.com...
  • Seite 49 ▶ Zum Lesen und Bearbeiten der Parameter sind bestimmte Active Level notwendig (siehe 'Aktivierung oder Deaktivierung des Benutzerzuganges', Seite 47). Anzeige Funktion Wertebereich Werkseinstellung Active Level Lesen Bearbeiten Setpoint Art des Sollwertsi- 4-20 mA 4-20 mA gnals 0-20 mA 0-10 V Default Rücksetzen auf Yes / No Werkseinstellung www.gemu-group.com 49 / 71 GEMÜ 1435 ePos...
  • Seite 50 FindCoefficent Optimierung der Re- geleigenschaften InitPilot Einstellung der mini- malen Stellzeiten der internen Vorsteuer- ventile 17.2.4.2 Parameterbedeutung 2 SetBasics 17.2.4.2.1 Sollwerteingang definieren Set Point Bereich des analogen Sollwerteingangs (Spannung: 0-10 V oder Strom: 0/4-20 mA). GEMÜ 1435 ePos 50 / 71 www.gemu-group.com...
  • Seite 51 RUN 3 down -> up. 2: INIT RUN 3 P XX.X% 2: INIT RUN 4 P XX.X% 2: INIT RUN 5 Init Valve 2 x betätigen w XX.X: x XX.X SETUP Mode Auto Manual www.gemu-group.com 51 / 71 GEMÜ 1435 ePos...
  • Seite 52 Initialisierung. Allerdings müssen bei der manuellen Initialisierung die verschiedenen Programmschritte durch den Bediener mit der Taste gestartet und bestätigt werden. - Die manuelle Initialisierung sollte nur angewendet werden, wenn mit der automatischen Initialisierung keine zufriedenstellen- den Regeleigenschaften erreicht werden. GEMÜ 1435 ePos 52 / 71 www.gemu-group.com...
  • Seite 53 Die Zeit für die automatische Abschaltung der Displaybeleuchtung, wenn der Parameter DLight auf OnKey eingestellt ist HelpLanguage: Die Sprache der Textausgabe kann zwischen D-Deutsch und GB-Englisch gewählt werden. HelpText: Die Hilfetexte, die standardmäßig in der zweiten Displayzeile erscheinen, können ausgeblendet werden. www.gemu-group.com 53 / 71 GEMÜ 1435 ePos...
  • Seite 54 Active Level Lesen Bearbeiten PosCtrl Untermenü zur Ein- stellung der Stel- lungsregler Parame- ter (siehe 'PosCtrl', Seite 55) DeadBand Zulässige Regelab- 0,0...10 % 1,0 %, weichung auto K-Nr. 2442: 2,0 % K-Nr. 2443: 5,0 % GEMÜ 1435 ePos 54 / 71 www.gemu-group.com...
  • Seite 55 Pos. Regelbe- reiche CloseTight Dichtschließfunktion Min / Max 1) Parameterwert wird automatisch während dem Initialisierungsvorgang ermittelt und eingestellt. Wird eine manuelle Änderung der Parame- tereinstellung vorgenommen muss dies ggfs. nach jedem Initialisierungsvorgang wiederholt werden. www.gemu-group.com 55 / 71 GEMÜ 1435 ePos...
  • Seite 56 ▶ Zum Lesen und Bearbeiten der Parameter sind bestimmte Active Level notwendig (siehe 'Aktivierung oder Deaktivierung des Benutzerzuganges', Seite 47). Untermenü zur Einstellung des Istwertausgangs Anzeige Funktion Wertebereich Werkseinstellung Active Level Lesen Bearbeiten Analog Out Legt die Funktion des 0-10 V 0-10 V Istwertausgangs fest 0-20 mA 4-20 mA GEMÜ 1435 ePos 56 / 71 www.gemu-group.com...
  • Seite 57 Begrenzt die ZU-Stellung des Ventils Diese Funktion entspricht einer mechanischen Schließbegrenzung. - 22: Max Position Begrenzt die AUF-Stellung des Ventils Diese Funktion entspricht einer mechanischen Hubbegrenzung. unbegrenzter Hub Max. Pos begrenzter Hub Min. Pos Sollwert w [%] www.gemu-group.com 57 / 71 GEMÜ 1435 ePos...
  • Seite 58 17.2.5.2.3 Funktionen und Schaltpunkte der Alarmausgänge einstellen Alarm Output: Untermenü zur Einstellung der Alarmausgänge. Aktiviert oder deaktiviert die Alarmfunktion Das Ansprechen der Alarme (Grenzkontakte) ist auf den Position-Maßstab (mechanischer Weg) bezogen. x = aktueller Istwert GEMÜ 1435 ePos 58 / 71 www.gemu-group.com...
  • Seite 59 Wenn die Parameter 16 und 17 beide auf AUTO eingestellt sind, wird die Störmeldung gesetzt, wenn innerhalb einer bestimmten Zeit die langsame Zone nicht erreicht wird. Diese Zeit beträgt das 10fache (Parameterwert AUTO) der Initialisierungsstellzeit. www.gemu-group.com 59 / 71 GEMÜ 1435 ePos...
  • Seite 60 Legt die Funktion des Ist- 0-10 V (4-20 mA) wertausgangs fest Out min Ventilposition bei Istwertaus- 0,0 % gangssignal 0 V (0/4 mA) Out max Ventilposition bei Istwertaus- 100,0 % gangssignal 10 V (20 mA) GEMÜ 1435 ePos 60 / 71 www.gemu-group.com...
  • Seite 61 Werkseinstellung Active Level Lesen Bearbeiten W 0 % 0...100 % 2,0 % W 10 % 0...100 % 3,0 % W 20 % 0...100 % 4,4 % W 30 % 0...100 % 6,5 % www.gemu-group.com 61 / 71 GEMÜ 1435 ePos...
  • Seite 62 ▶ Der vorgesehene Wirksinn ist, dass 0 % Sollwertsignal immer der Ventilstellung geschlossen (0 % Hub) zugeordnet ist. Um dies zu erreichen wird bei Feststellung eines invertierten Wirksinns (z.B. Steuerfunktion 2) während der Initialisierung die Einstellung automatisch angepasst. GEMÜ 1435 ePos 62 / 71 www.gemu-group.com...
  • Seite 63 - fallend / steigend - fallend / fallend - steigend / steigend gelöst werden. HINWEIS Differenz Split Start/End ▶ Die Differenz der Split Start und Split End Werte muss > 10 % sein. www.gemu-group.com 63 / 71 GEMÜ 1435 ePos...
  • Seite 64 14,1 10,5 Sollwert w [%] Im Abstand von 10 % kann dem jeweiligen Sollwertstützpunkt ein Durchflusskennwert zugeordnet werden. Diese Punkte führen zu einem Polygonzug mit 10 Geraden, der damit ein Abbild der Ventilkennlinie ergibt. GEMÜ 1435 ePos 64 / 71 www.gemu-group.com...
  • Seite 65 W 60 % 20,9 W 70 % 30,9 W 80 % 45,7 W 90 % 67,6 W 100 % 17.2.7 Menü 5 Communication Das Menü Communication ist ohne Funktion. Communication Fieldbus SETP.ANALOG Return SETP.ANALOG SETP.BUS www.gemu-group.com 65 / 71 GEMÜ 1435 ePos...
  • Seite 66 Leckage Run 4 Leckage im pneumatischen System. Externe Pneumatik Verbindungen auf Leckage prüfen (Fittinge festziehen). Error Drive Antrieb bewegt sich nicht. Pneumatik überprüfen. Mechanik überprüfen. Stroke Error Antrieb bewegt sich nicht. Pneumatik überprüfen. Mechanik überprüfen GEMÜ 1435 ePos 66 / 71 www.gemu-group.com...
  • Seite 67 - Das Produkt nicht mit Hochdruckreiniger reinigen. 20 Demontage 1. Die Demontage in umgekehrter Reihenfolge wie die Mon- tage durchführen. 2. Elektrische Leitung(en) abschrauben. 3. Steuermedium deaktivieren. 4. Steuermediumleitung(en) trennen. 5. Das Produkt demontieren. Warn- und Sicherheitshinweise beachten. www.gemu-group.com 67 / 71 GEMÜ 1435 ePos...
  • Seite 68 ..................... 48 V.X.X.X.X................... 49 Valve .................. 46 I/O Status.................. 44 Init All .................. 35, 51 Init All Man................ 52 W Pos X .................. 46 Init Pilot.................. 53 Warnings................... 48 Iw / Uw.................. 46 X-Direction ................ 35, 62 Level Alarm 1................ 35 Level Alarm 2................ 35 GEMÜ 1435 ePos 68 / 71 www.gemu-group.com...
  • Seite 69 EN 61800-3:2004/A1:2012; EN 61326-1:2013; EN 61000-6-2:2005/AC:2005 Teile hieraus) wurden angewandt: ______________________________________________ i.V. M. Barghoorn Leiter Globale Technik Ingelfingen, 29.06.2023 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG www.gemu-group.com Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach info@gemue.de www.gemu-group.com 69 / 71 GEMÜ 1435 ePos...
  • Seite 70 EN IEC 63000:2018 Folgende harmonisierte Normen (oder Teile hieraus) wurden angewandt: ______________________________________________ i.V. M. Barghoorn Leiter Globale Technik Ingelfingen, 29.06.2023 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG www.gemu-group.com Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach info@gemue.de GEMÜ 1435 ePos 70 / 71 www.gemu-group.com...
  • Seite 71 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Änderungen vorbehalten Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com 08.2023 | 88283046...
