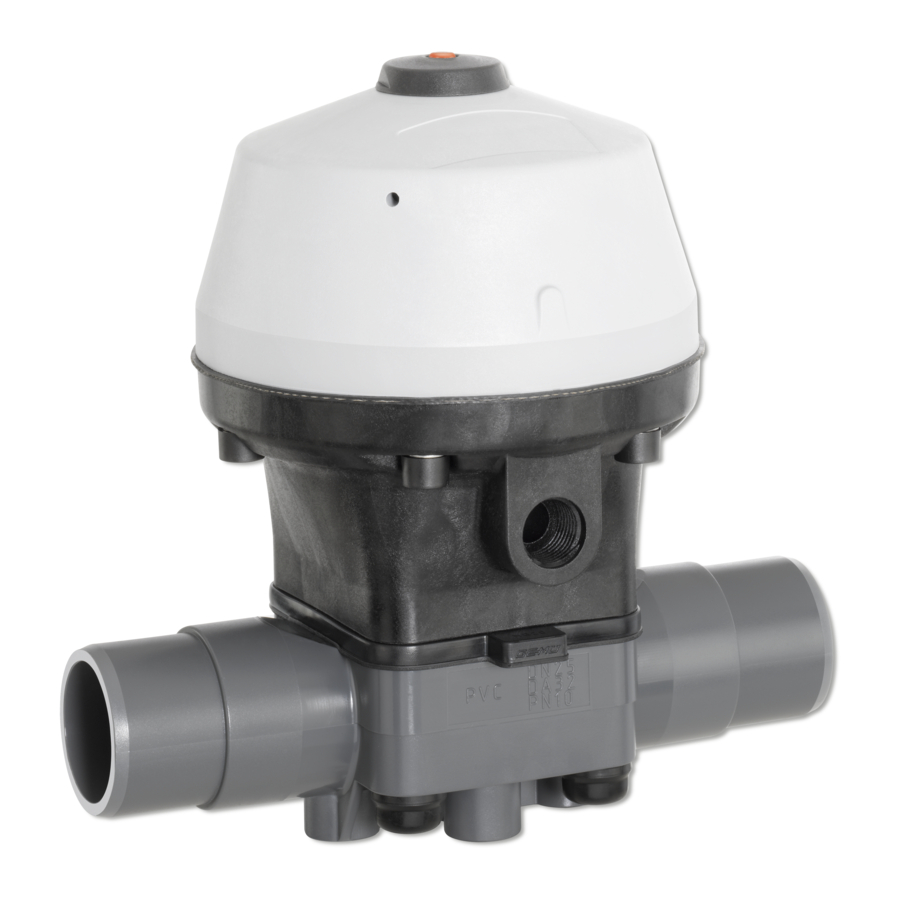

- Seite 1 R690 Membranventil Kunststoff , DN 15 - 100 Vanne à membrane Plastique, DN 15 - 100 ORIGINAL EINBAU- UND MONTAGEANLEITUNG NOTICE D'INSTALLATION ET DE MONTAGE R690...
-
Seite 2: Inhaltsverzeichnis
Betreiber verantwortlich ist. Fehlersuche / Störungsbehebung Hinweise für Service- Schnittbild und Ersatzteile und Bedienpersonal Einbauerklärung Die Einbau- und Montageanleitung enthält EU-Konformitätserklärung grundlegende Sicherheitshinweise, die bei Inbetriebnahme, Betrieb und Wartung zu beachten sind. Nichtbeachtung kann zur Folge haben: R690 2 / 40... -
Seite 3: Warnhinweise
Bei Unklarheiten: Gefahr durch heiße Oberfl ächen! Bei nächstgelegener GEMÜ- Verkaufsniederlassung nachfragen. Gefahr durch ätzende Stoff e! Warnhinweise Hand: Beschreibt allgemeine Warnhinweise sind, soweit möglich, nach Hinweise und Empfehlungen. folgendem Schema gegliedert: Punkt: Beschreibt auszuführende Tätigkeiten. R690 3 / 40... -
Seite 4: Begriffsbestimmungen
Montageanleitung festgelegten Membranventils. Betriebsbedingungen verwenden. Vorgesehener Auslieferungszustand Einsatzbereich Das GEMÜ-Membranventil wird als separat Das GEMÜ-Membranventil R690 ist für verpacktes Bauteil ausgeliefert. den Einsatz in Rohrleitungen konzipiert. Technische Daten Betriebsmedium Werkstoff O-Ring bei Ventilkörpern mit Armaturenverschraubung Aggressive, neutrale, gasförmige und flüssige Medien, die die... - Seite 5 Steuerdruckkennlinie DN 15 - 100 (EPDM, FPM) Steuerfunktion 2 und 3 MG40 MG25 MG20 MG80+100 MG50 Betriebsdruck [bar] Der im Diagramm abgebildete Steuerdruck in Abhängigkeit des vorherrschenden Betriebsdrucks dient hier zur Orientierung für einen membranschonenden Betrieb. R690 5 / 40...
-
Seite 6: Bestelldaten
Inliner PP-H grau / Outliner PP, verstärkt (DN 15 - 50) Standard Überwurfmutter aus PP * nur Steuerfunktion 1 (NC) Inliner PVDF / Outliner PP, verstärkt (DN 15 - 50) Überwurfmutter aus PVDF Bestellbeispiel R690 R690 Nennweite Gehäuseform (Code) Anschlussart (Code) Ventilkörperwerkstoff (Code) Membranwerkstoff (Code) Steuerfunktion (Code) Antriebsgröße (Code) -
Seite 7: Herstellerangaben
Herstellerangaben Funktionsbeschreibung GEMÜ R690 ist ein Kunststoff- Transport Membranventil. Antriebsausführung D ist für Durchgangskörper verfügbar. Membranventil nur auf geeignetem Das Ventil besitzt einen wartungsarmen Lademittel transportieren, nicht stürzen, Membranantrieb, der mit Luft oder vorsichtig handhaben. neutralen Gasen angesteuert werden Verpackungsmaterial entsprechend kann. -
Seite 8: Montage Und Bedienung
2. Antrieb mit Membrane vor Einschweißen Fachpersonal. des Ventilkörpers demontieren (siehe Geeignete Schutzausrüstung gemäß Kapitel 12.1). den Regelungen des Anlagenbetreibers 3. Schweißstutzen abkühlen lassen. berücksichtigen. 4. Ventilkörper und Antrieb mit Membrane wieder zusammen bauen (siehe Kapitel 12.4). R690 8 / 40... - Seite 9 Einlegeteil 5 durch Kleben / Schweißen mit der Rohrleitung 4 verbinden. Entsprechende Vorschriften für 5. Überwurfmutter 1 wieder auf Anschlüsse beachten! Ventilkörper 2 aufschrauben. 6. Ventilkörper 2 an anderer Seite ebenfalls mit Rohrleitung 4 verbinden. R690 9 / 40...
-
Seite 10: Steuerfunktionen
Steuerfunktion Anschlüsse Steuerfunktion 1 Federkraft 2: Steuermedium (Öffnen) geschlossen (NC) Federkraft 4: Steuermedium geöffnet (NO) (Schließen) Anschluss 2 2: Steuermedium (Öffnen) Beidseitig 4: Steuermedium angesteuert (DA) (Schließen) Anschlüsse 2 / 4 siehe Bilder links und oben R690 10 / 40... -
Seite 11: Montage / Demontage Von Ersatzteilen
2. Alle Teile von Produktresten und komplettes Ventil und Membrane Verschmutzungen reinigen. Teile dabei überprüfen und erneut nach obiger nicht zerkratzen oder beschädigen! Anleitung montieren. 3. Alle Teile auf Beschädigungen prüfen. 4. Beschädigte Teile austauschen (nur Originalteile von GEMÜ verwenden). R690 11 / 40... -
Seite 12: 12.3.2 Montage Der Konkav-Membrane
Ventilkörper 1 aufsetzen, auf Übereinstimmung von Membransteg und Ventilkörpersteg achten. 3. Schrauben 18 mit Scheiben 19 handfest montieren. 4. Antrieb A in Geschlossen-Position bringen. 5. Schrauben 18 über Kreuz festziehen. 6. Abdeckkappen 39 wieder aufsetzen. R690 12 / 40... -
Seite 13: Inbetriebnahme
Sichtkontrollen der Ventile entsprechend Reinigung: den Einsatzbedingungen und des Betreiber der Anlage ist verantwortlich für Gefährdungspotenzials zur Vorbeugung Auswahl des Reinigungsmediums und von Undichtheit und Beschädigungen Durchführung des Verfahrens. durchführen. Ebenso muss das Ventil in entsprechenden Intervallen demontiert R690 13 / 40... -
Seite 14: Demontage
Kapitel 12.1 "Demontage Ventil (Antrieb vom Körper lösen)"). Entsorgung Alle Ventilteile entsprechend den Entsorgungsvorschriften / Umweltschutzbestimmungen entsorgen. Auf Restanhaftungen und Ausgasung von eindiff undierten Medien achten. MG 20, 25, 40, 50: 6 MG 80, 100: 28 R690 14 / 40... -
Seite 15: Rücksendung
Sie bitte über die Adresse auf der entfernen. letzten Seite Kontakt auf. Pressdruck langsam wegnehmen. Antriebsoberteil 10 entfernen. Im Zweifelsfall oder bei Missverständnissen Federpaket (bestehend aus Federn 7, 8 ist die deutsche Version des Dokuments und 9) entfernen. ausschlaggebend! R690 15 / 40... -
Seite 16: Fehlersuche / Störungsbehebung
Montage Ventilkörper in Rohrleitung prüfen Verbindung Ventilkörper - Gewindeanschlüsse / Verschraubungen Gewindeanschlüsse / Verschraubungen Rohrleitung undicht lose festziehen Dichtmittel defekt Dichtmittel ersetzen Ventilkörper auf Beschädigungen prüfen, Ventilkörper undicht Ventilkörper defekt ggf. Ventilkörper tauschen * siehe Kapitel 20 "Schnittbild und Ersatzteile" R690 16 / 40... -
Seite 17: Schnittbild Und Ersatzteile
Schnittbild und Ersatzteile Entlüftungsbohrung (auf Rückseite; nur bei Steuerfunktion NC) Steuermembrane Leckagebohrung (auf der Rückseite) Anschluss 2 Pos. Benennung Bestellbezeichnung Ventilkörper O-Ring B690... Einlegeteil Überwurfmutter Membrane R690...M... Schraube Scheibe R690...S30 Abdeckkappe Antrieb A690... R690 17 / 40... -
Seite 18: Einbauerklärung
Hersteller: GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Postfach 30 Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Beschreibung und Identifizierung der unvollständigen Maschine: Fabrikat: GEMÜ Membranventil R690 (pneumatisch betätigt) Seriennummer: ab 06.10.2010 Projektnummer: MV-Pneum-2010-10 Handelsbezeichnung: Typ R690 Es wird erklärt, dass die folgenden grundlegenden Anforderungen der Maschinenrichtlinie 2006/42/EG erfüllt sind:... -
Seite 19: Eu-Konformitätserklärung
GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfi ngen erklären, dass unten aufgeführte Armaturen die Sicherheitsanforderungen der Druckgeräterichtlinie 2014/68/EU erfüllen. Benennung der Armaturen - Typenbezeichnung Membranventil GEMÜ R690 Benannte Stelle: TÜV Rheinland Industrie Service GmbH Nummer: 0035 Zertifikat-Nr.: 01 202 926/Q-02 0036... - Seite 39 R690 39 / 40...
