Gemü C60 CleanStar Montageanleitung Seite 4

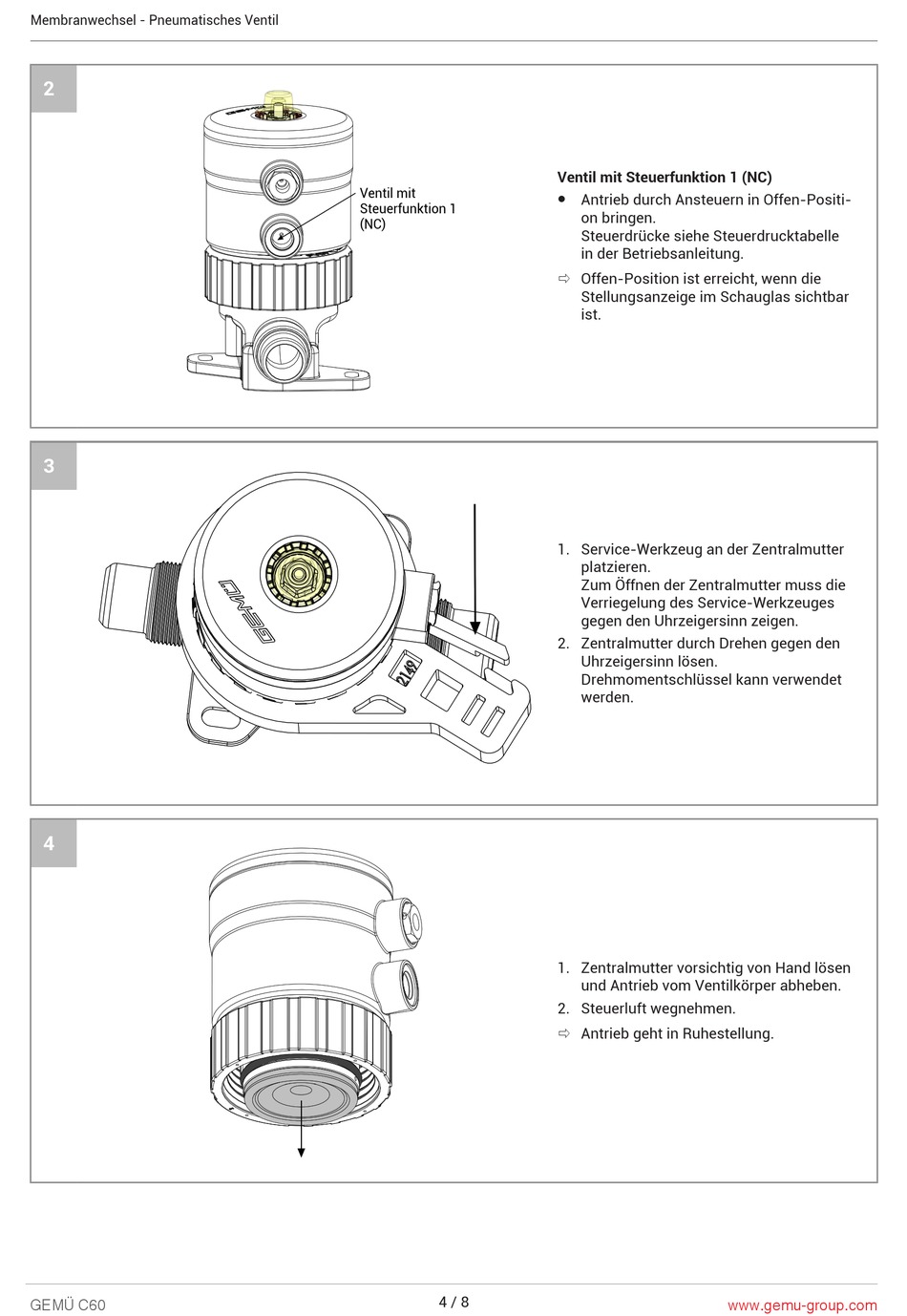

Membranwechsel - Pneumatisches Ventil
2
3
4
GEMÜ C60
Ventil mit
Steuerfunktion 1
(NC)
4 / 8
Ventil mit Steuerfunktion 1 (NC)
● Antrieb durch Ansteuern in Offen-Positi-
on bringen.
Steuerdrücke siehe Steuerdrucktabelle
in der Betriebsanleitung.
ð Offen-Position ist erreicht, wenn die
Stellungsanzeige im Schauglas sichtbar
ist.
1. Service-Werkzeug an der Zentralmutter
platzieren.
Zum Öffnen der Zentralmutter muss die
Verriegelung des Service-Werkzeuges
gegen den Uhrzeigersinn zeigen.
2. Zentralmutter durch Drehen gegen den
Uhrzeigersinn lösen.
Drehmomentschlüssel kann verwendet
werden.
1. Zentralmutter vorsichtig von Hand lösen
und Antrieb vom Ventilkörper abheben.
2. Steuerluft wegnehmen.
ð Antrieb geht in Ruhestellung.
