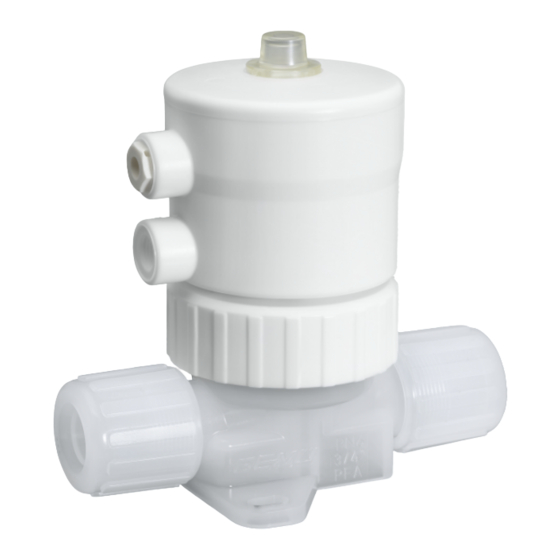

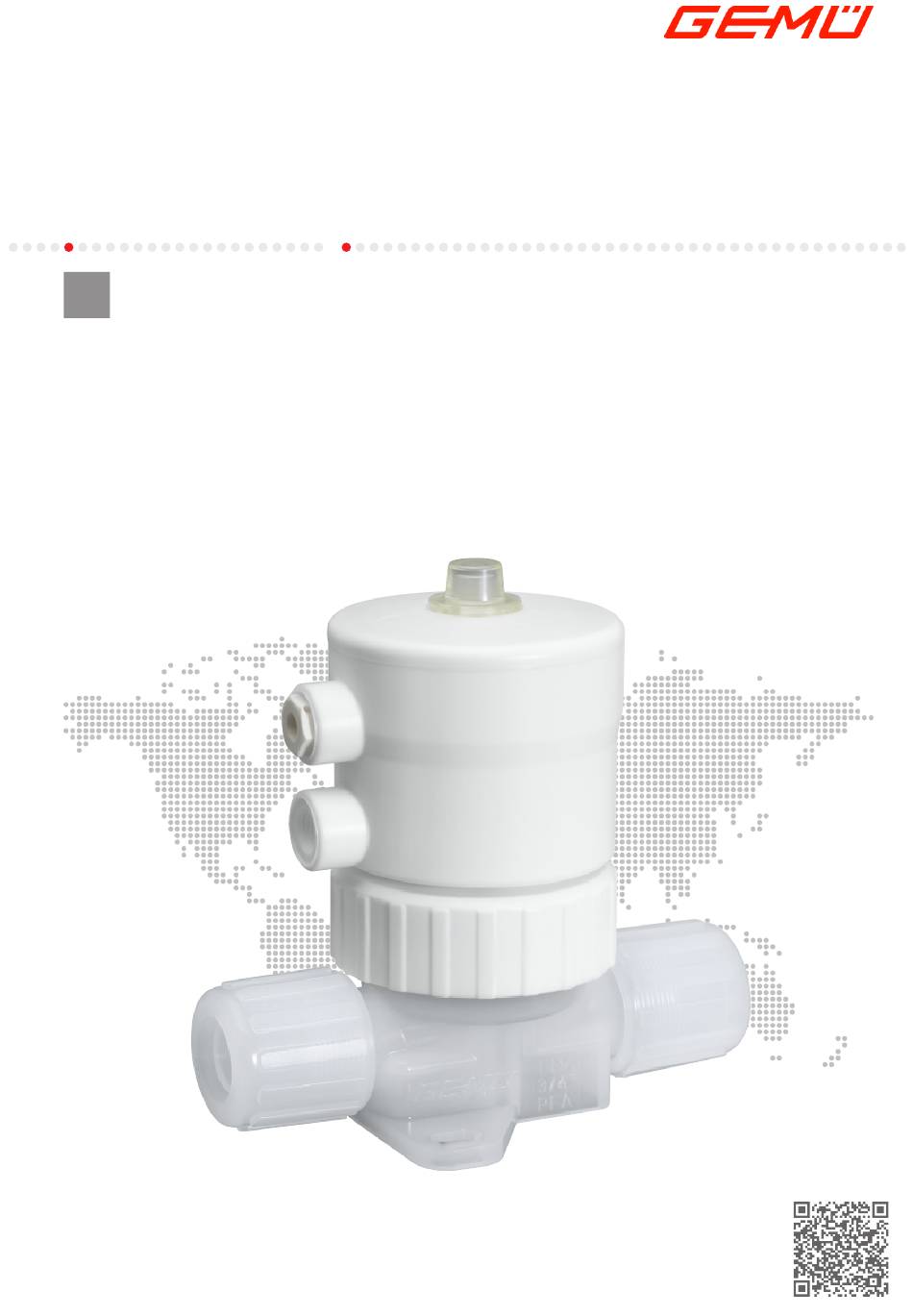

- Seite 1 GEMÜ C60 CleanStar Pneumatisch betätigtes Membranventil Montageanleitung Membranwechsel Weitere Informationen Webcode: GW-C60...
- Seite 2 Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen mittlere bis leichte Verletzungen. HINWEIS Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen Sachschä- den. Folgende gefahrenspezifische Symbole können innerhalb ei- nes Warnhinweises verwendet werden: Symbol Bedeutung Aggressive Chemikalien GEMÜ C60 2 / 8 www.gemu-group.com...
-
Seite 3: Demontage Membrane
VORSICHT Fixierung des Ventils bei Montage an einem Gerät bzw. einer Verteilungsanlage überprüfen. ● 1 = Stellungsanzeige 2 = Antrieb 3 = Steuermediumanschluss 4 = Zentralmutter 5 = Anschlüsse für Rohrleitung 6 = Service-Werkzeug 3 / 8 www.gemu-group.com GEMÜ C60... - Seite 4 Uhrzeigersinn zeigen. 2. Zentralmutter durch Drehen gegen den Uhrzeigersinn lösen. Drehmomentschlüssel kann verwendet werden. 1. Zentralmutter vorsichtig von Hand lösen und Antrieb vom Ventilkörper abheben. 2. Steuerluft wegnehmen. ð Antrieb geht in Ruhestellung. 4 / 8 GEMÜ C60 www.gemu-group.com...
- Seite 5 Membranwechsel - Pneumatisches Ventil ● Membrane durch Drehen gegen den Uhrzeigersinn vom Antrieb entfernen. VORSICHT ▶ Membrane und Druckstück sind lose. Druckstück nicht verlieren. 5 / 8 www.gemu-group.com GEMÜ C60...
-
Seite 6: Montage Membrane
Antrieb zeigen) und neue Membrane im Uhrzeigersinn handfest einschrauben. Ventil mit Steuerfunktion 1 (NC) ● Antrieb durch Ansteuern in Offen-Positi- on bringen. Steuerdrücke siehe Steuerdrucktabelle in der Betriebsanleitung. ð Offen-Position ist erreicht, wenn die Stellungsanzeige im Schauglas sichtbar ist. 6 / 8 GEMÜ C60 www.gemu-group.com... - Seite 7 Drehmoment 10 - 12 14 - 16 25 - 30 (Nm) 3. Steuerluft wegnehmen. ð Antrieb geht in Ruhestellung zurück. 4. Zentralmutter nach einer Woche über- prüfen und gegebenenfalls nachziehen, um Undichtigkeiten zu vermeiden. 7 / 8 www.gemu-group.com GEMÜ C60...
- Seite 8 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88615444* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 04.2019 | 88615444 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
