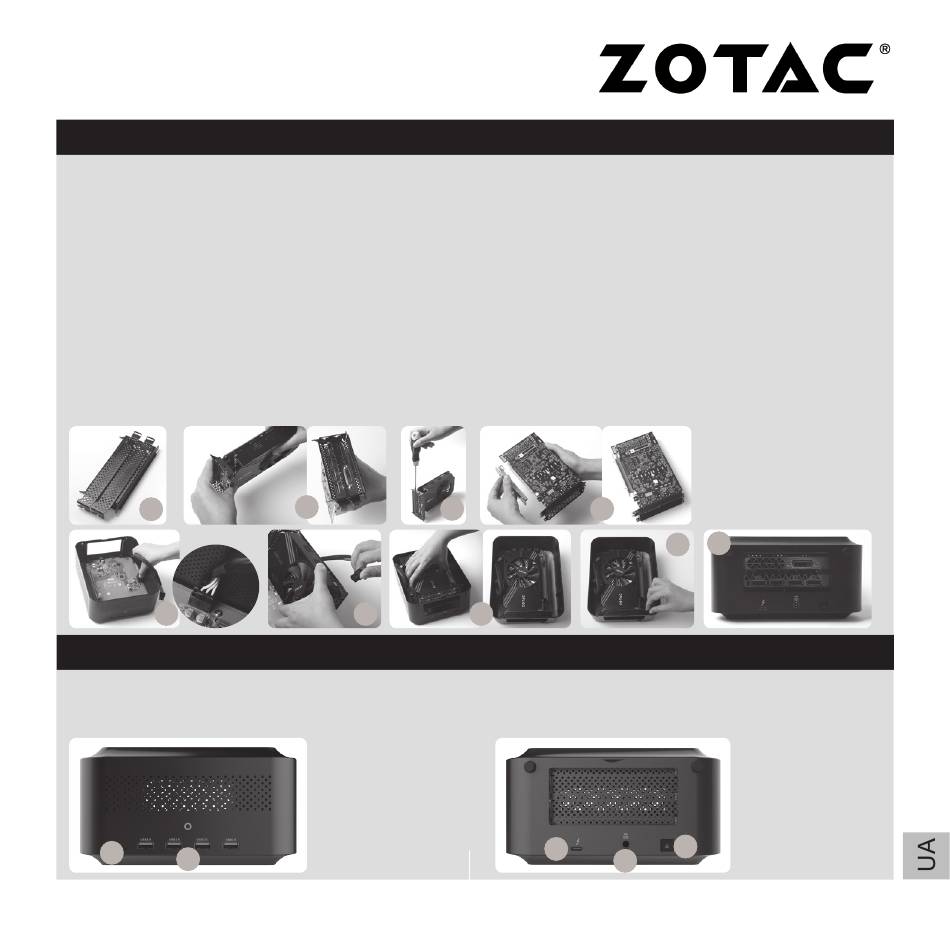

ВСТА Н О В Л Е Н Н Я К А РТ И , Щ О З А Й М А Є Д ВА СЛ О Т И
1. Виконуючи інструкції, що наведені на попередній сторінці, витягніть скобу кріплення та перехідну плату.
2. Відкрутіть два гвинти-баранчика та витягніть обидві скоби.
3. Встановіть карту, що займає два слоти, у скобу кріплення (наприклад, двослотову графічну карту).
4. Зафіксуйте графічну карту на скобі кріплення з використанням гвинтів з комплекту постачання.
5. Встановіть перехідну карту на графічну карту.
6. Під'єднайте один кінець 6-контактного кабелю живлення з комплекту постачання до роз'єму живлення
на системній платі. (показано нижче)
Примітка: цей крок необхідний лише, якщо встановлена карта потребує для своєї роботи підключення додаткового 6-контактного
роз'єму живлення.
7. Підключіть інший кінець 6-контактного кабелю живлення до карти.
8. Встановіть скобу з закріпленою на ній картою у корпус та натисніть на перехідну плату, щоб
зафіксувати її у слоті PCIe.
9. Зафіксуйте скобу кріплення за допомогою гвинтів-баранчиків.
10. Встановіть кришку на місце та закрутіть гвинти-баранчики на задній панелі.
2
6
П Е Р Е Д Н Я П А Н Е Л Ь
1. Світлодіодний індикатор живлення
2. Порти USB 3.0
1
2
3
4
7 8
5
9
З А Д Н Я П А Н Е Л Ь
1. Роз'єм Thunderbolt 3
2. Роз'єм живлення (DC 19 В)
3. Перемикач живлення
1
2
10
3
