Zotac AMP BOX MINI Kurzanleitung Seite 16

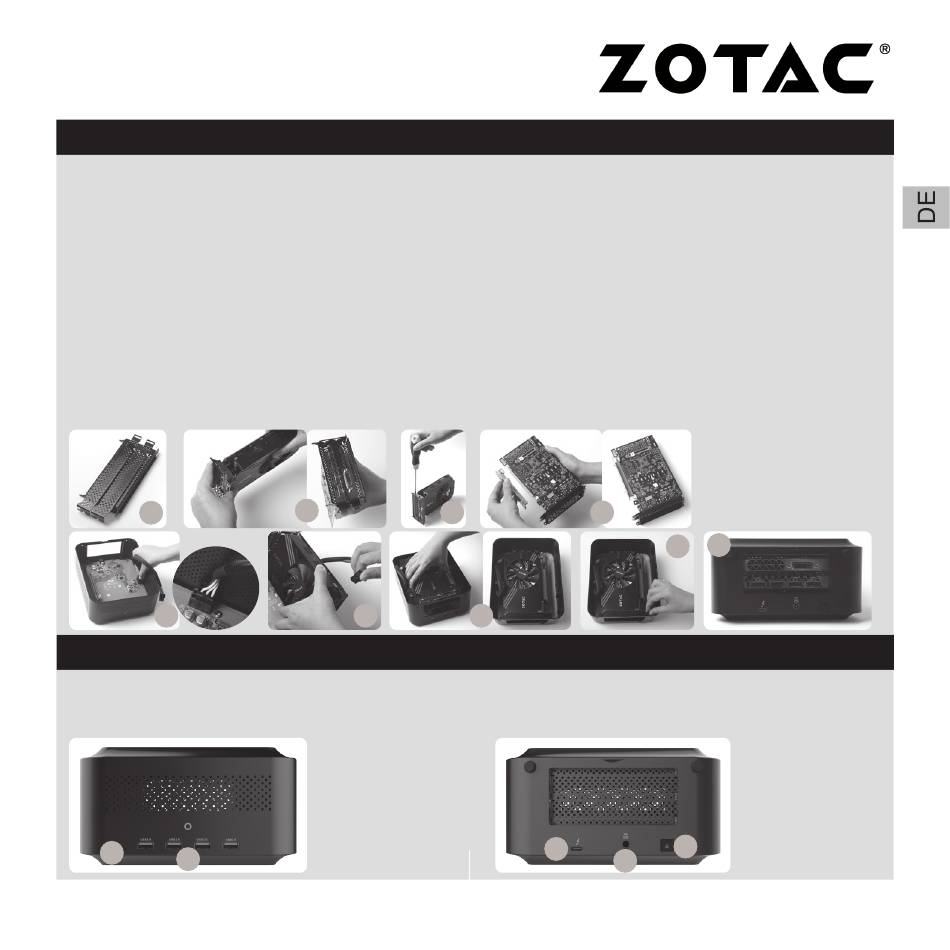

I N S TA L L AT I O N E I N E R D UA L- S LOT K A R T E
1. Befolgen Sie die gleichen Anweisungen wie bei der Single-Slot Karte, um die Rahmenhalterung und die
Riser-Adapterkarte zu entfernen.
2. Entfernen Sie die beiden Schrauben und die Halterungen von der Rahmenhalterung.
3. Befestigen Sie die Dual-Slot Karte an der Rahmenhalterung (zum Beispiel auf eine Dual-Slot Grafikkarte,
wie im Bild zu sehen).
4. Befestigen Sie die Grafikkarte mit den mitgelieferten Schrauben an der Halterung.
5. Bringen Sie die Riser-Adapterkarte an Ihre Dual-Slot Karte an.
6. Verbinden Sie ein Ende des mitgelieferten 6-poligen Netzkabels mit dem Stromanschluss auf dem
Mainboard. (siehe Bild) Hinweis: Dieser Schritt ist nur erforderlich, wenn die installierte Karte einen
zusätzlichen 6-poligen Stromanschluss benötigt.
7. Verbinden Sie das andere Ende des 6-poligen Stromkabels mit der Dual-Slot Karte.
8. Stecken Sie die Rahmenhalterung mit der Dual-Slot-Karte wieder in die Box ein und führen den Riser-
Adapterkarte in den PCIe-Steckplatz
9. Bringen Sie die Rändelschrauben an, um diese zu sichern.
10. Bringen Sie die Abdeckung und die hinteren Rändelschrauben wieder an.
2
6
F R O N TA N S I C H T
1. LED Betriebsanzeige
2. USB 3.0 Anschlüsse
1
2
3
4
7 8
5
9
R Ü C KWA N D
1. Thunderbolt 3-Port
2. Stromeingang (DC19V)
3. Netzschalter
1
2
10
3
15
