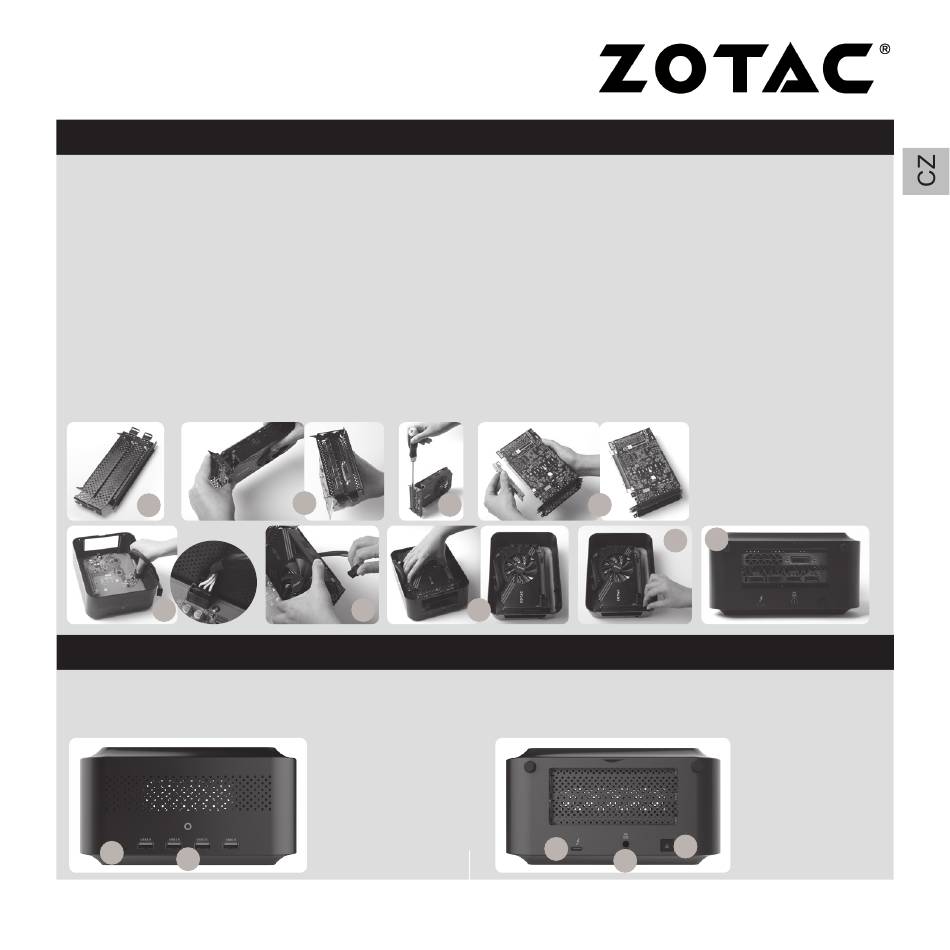

P O KY N Y P R O I N S TA L AC I DVO U S LOTOV É K A R T Y
1. Podle pokynů na předchozí stránce vyjměte držák rámu a redukci karty.
2. Odmontujte dva šrouby z držáky z držáku rámu.
3. Nainstalujte dvouslotovou kartu do držáku rámu (dvouslotová grafická karta jako příklad).
4. Utáhněte a zajistěte grafickou kartu k držáku dodanými šrouby.
5. Nainstalujte redukci karty na svoji dvouslotovou kartu.
6. Připojte jeden konec dodaného 6kolíkového napájecího kabelu k napájecímu konektoru na
základní desce. (viz níže)
doplňková karta vyžaduje k fungování dodatečný 6kolíkový napájecí konektor.
7. Připojte druhý konec 6kolíkového napájecího kabelu k dodatečné kartě.
8. Vložte dodatečnou kartu s držákem rámu zpět do počítače Box a zasuňte redukci karty do patice
PCI-e.
9. Zajistěte ručními šrouby.
10. Nainstalujte zpět kryt a zadní ruční šrouby.
2
6
P Ř E D N Í PA N E L
1. Indikátor LED napájení
2. Porty USB 3.0
1
2
Poznámka: Tento krok je nezbytný pouze v případě, že nainstalovaná
3
4
7 8
5
9
Z A D N Í PA N E L
1. Port Thunderbolt 3
2. Vstup napájení (DC 19 V)
3. Vypínač
1
2
10
3
13
