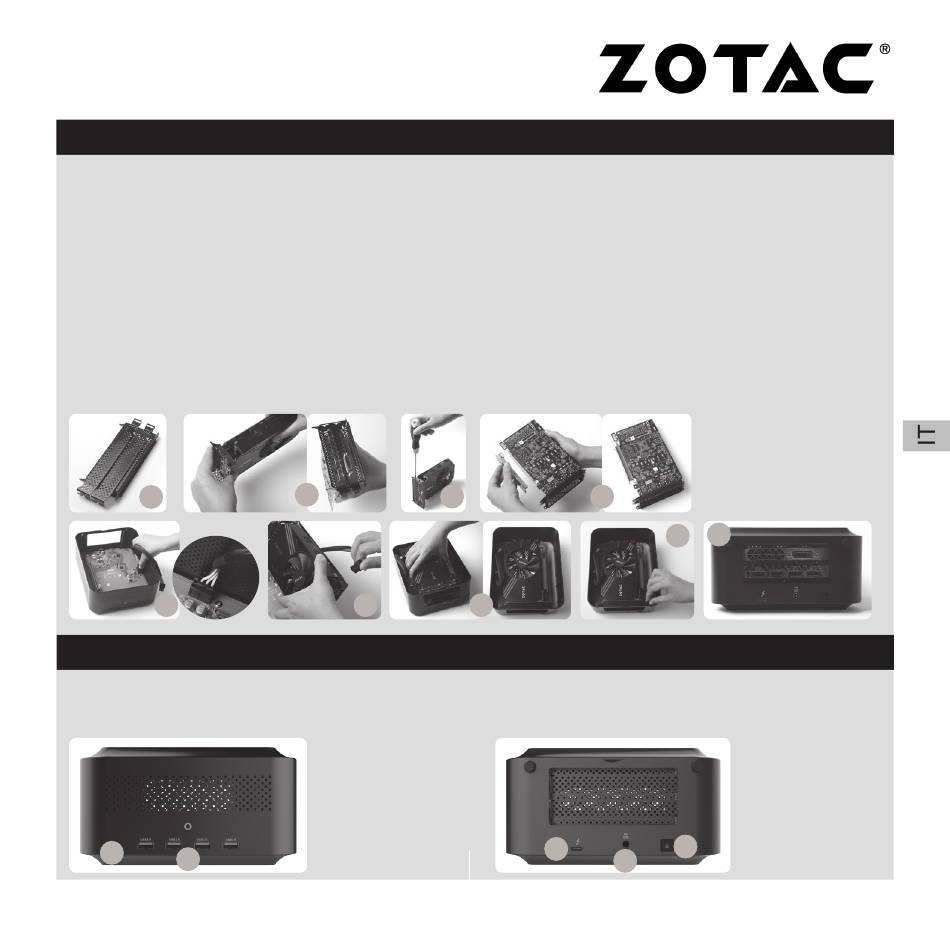

I N S TA L L A R E U N A S C H E DA D O U B L E - S LOT
1. Seguire le istruzioni precedenti per rimuovere il bracket e lo slot.
2. rimuovere le due viti e il bracket dal bracket principale.
3. Inserire la scheda nell'alloggio (una scheda video double-slot per esempio).
4. Assicurare la scheda al bracket avvitando le due viti.
5. Installare la scheda nell'apposito supporto double-slot.
6. Collegare uno dei cavi di alimentazione 6-pin inclusi nella confezione alla scheda madre. (come
mostrato sotto)
Nota: questo step è necessario solo se la scheda necessita di alimentazione supplementare.
7. connettere l'altra estremità del cavo 6-pin alla scheda.
8. inserire il bracket nel Box e premere la levetta per alloggiarlo nello slot PCIe.
9. Avvitare le viti.
10. Avvitare il coperchio.
2
6
PA N N E L LO F R O N TA L E
1. LED di accensione
2. porte USB 3.0
1
2
3
4
7 8
5
9
PA N N E L LO P O S T E R I O R E
1. porta Thunderbolt 3
2. alimentazione (DC19V)
3. tasto di accensione
1
2
10
3
